Если для элемента включен блинкер, то при назначении выходу «Срабатывание»
(соответствующему началу рабочего периода) статуса «истина» устройство BE1-11g выполняет
запись этого блинкера. Дополнительные сведения о составлении отчета о блинкерах см. в главе
«Отчеты о неисправностях».
Выход «Срабатывание», соответствующий началу работы, удерживается в замкнутом состоянии
в течение времени, заданного в настройке «Время удержания».
Блокировка элементов
Потеря предохранителя
Для блокировки элемента защиты 78V при обнаружении отключения предохранителя или при
падении потенциала в трехфазной системе можно использовать элемент КИН (60FL)
системы BE1-11g.
Если логика срабатывания элемента 60FL имеет значение «истина» и включен элемент
блокировки фазного напряжения/V1, то все функции, в которых используется фазное напряжение,
будут заблокированы. Дополнительные сведения о функции 60FL см. в главе «Потеря
предохранителя (60FL)».
Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса времени удержания выхода
«Срабатывание» (соответствующего началу периода работы) элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов векторного сдвига в ПО BESTCOMSPlus используется
экран BESTlogicPlus. Логический блок элемента векторного сдвига изображен на Рис. 52. Сводка
по входам и выходам логик представлена в таблице Таблица 24.

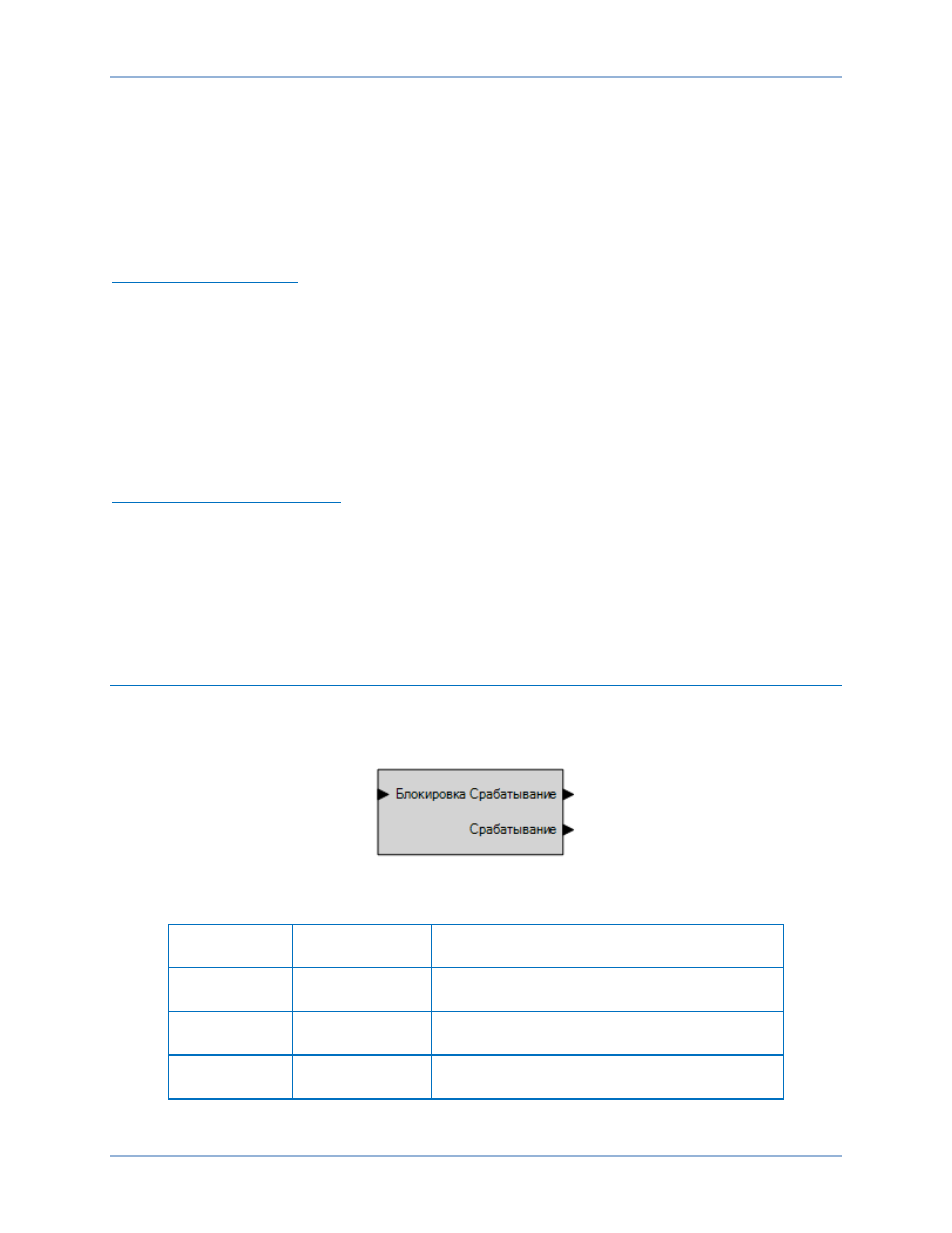

Рис. 52. Логический блок элемента векторного сдвига
Таблица 24. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 78V, если имеет
значение «истина»
Расцепление
Выход
Имеет значение «истина», когда элемент 78V
находится в положении работы
Срабатывание
Выход
Имеет значение «истина», когда элемент 78V
находится в положении срабатывания
