492

9424273994 Ред. N1

Блокировка отключена.

Выход OUT1 закрывается для расцепления 50-1.

Выход OUT2 закрывается для срабатывания 50-1.

Функция записи неисправностей включена.

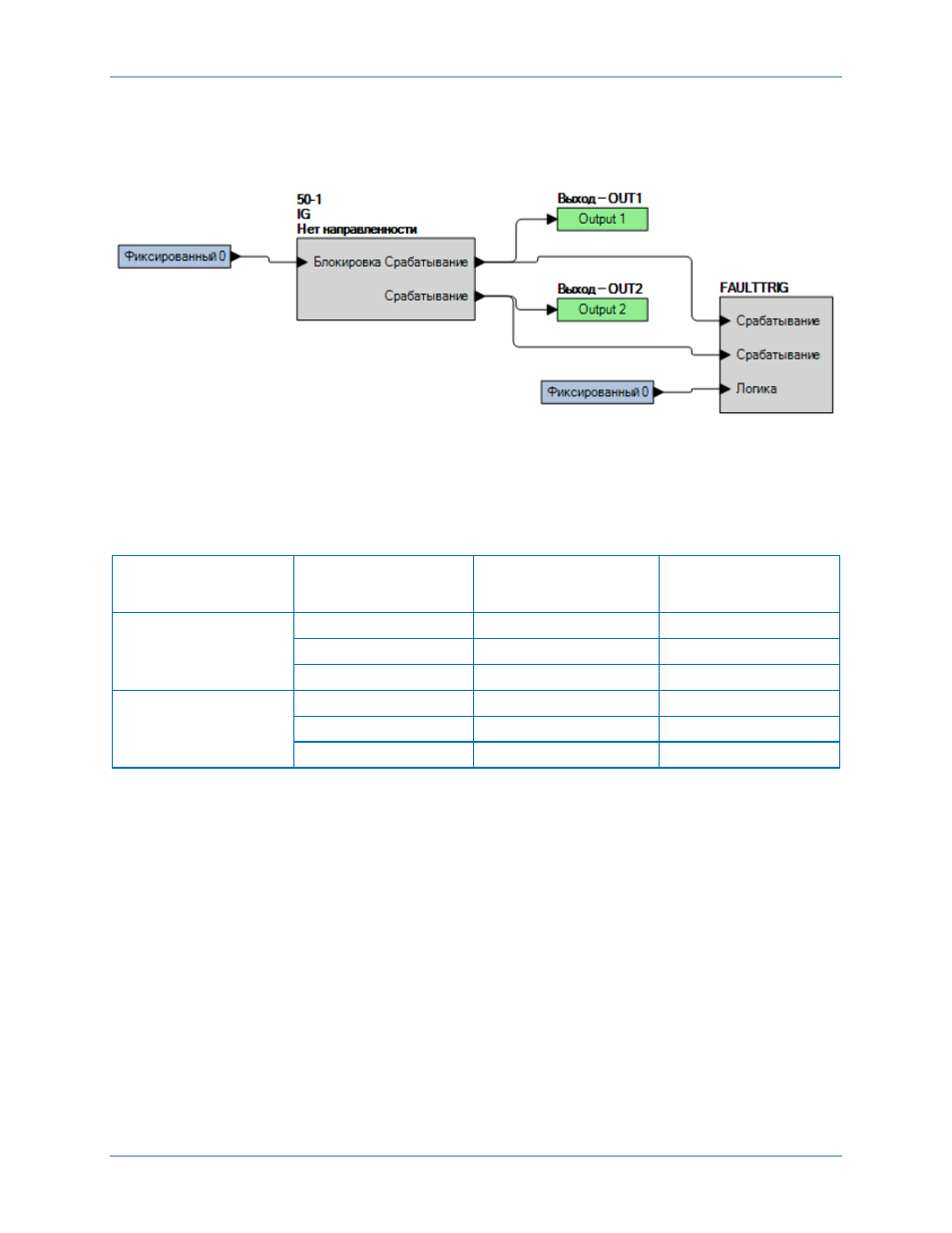

Рис. 299. Настройки BESTlogicPlus (режим IG)

Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий —

Максимальная токовая отсечка (50-1)» и отправьте тестовые настройки нижнего предела

диапазона (минимальные настройки срабатывания) на устройство BE1-11g для

соответствующего типа входа измерения, представленного в Таблица 191.

Таблица 191. Тестовые настройки срабатывания (режим IG)

Тип входа

измерения

Диапазон

Настройка

срабатывания

Выдержка времени

5 A

Мин.

0,5 A

0 мс

Средний

5,0 A

0 мс

Макс.

10,0 A

0 мс

1 А или SEF

Мин.

0,1 A

0 мс

Средний

1,0 A

0 мс

Макс.

2,0 A

0 мс

Шаг 4. Будьте готовы отслеживать работу функции 50-1, которую можно контролировать на

выходе OUT2 (см. Рис. 299).

Шаг 5. Подключите источник тока к клеммам D7 и D8 (IG).
Шаг 6. Медленно увеличивайте величину тока заземления до закрытия выхода OUT2.

Зафиксируйте срабатывание. Убедитесь, что на дисплее на передней панели появился

блинкер «50-1 Инд. заземление». Медленно уменьшайте напряжение на фазе А до

открытия выхода OUT2. Зафиксируйте отпадание.

Шаг 7. Повторите шаг 6 для среднего уровня и верхнего предела диапазона настроек

срабатывания для соответствующего типа входа измерения. Зафиксируйте результаты.

Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для групп настроек 1, 2 и 3.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для 50-2, 50-3, 50-4, 50-5 и 50-6.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9, используя цепь ТТ 2 в качестве источника

электропитания для систем защиты, оснащенных двумя наборами ТТ. На шаге 5

замените D1 на F1, D2 — на F2 и т. д.

Испытание максимальной токовой отсечки (50)

BE1-11g
