Режим «Импульс»
В режиме «Импульс» переключатель имитирует переключатель мгновенного действия
с возвратной пружиной и принимает только команду «Импульс». Изменение значения входа
«Импульс» переводит выход в состояние, противоположное текущему, а затем возвращает
в исходное состояние.
Выборочная маркировка
Каждому виртуальному переключателю и обоим его положениям можно присвоить выборочные
метки. Метка может содержать до 64 символов. При использования заземляющего переключателя,
например, можно перевести один из переключателей в режим «Переключатель» и соединить его
выход с входом «Блокировка» защитного элемента 59X. Это позволит отключить защиту
максимального напряжения относительно земли, когда переключатель замыкается (логика 1),
и включить защиту, когда переключатель размыкается (логика 0). Для данного применения можно
задать метку для переключателя «59N CUTOFF». Замкнутое положение переключателя можно
обозначить меткой «DISABLD» (отключено), разомкнутое — меткой «NORMAL» (нормально).
Управление виртуальными переключателями
Управление состоянием виртуальных переключателей осуществляется кнопками «Select/Operate
Control Switch» (Выбрать/использовать переключатель), расположенными на передней панели, или
с помощью программы BESTCOMSPlus при условии активного соединения. С помощью функции
«Выбор перед исполнением» (SBO) выполните следующие шаги для управления переключателем,
используя ПО BESTCOMSPlus
1.
В «Меню измерения» откройте подменю «Управление» и выберите «Виртуальные
переключатели» (Рис. 99).
2.
Если на экране «Виртуальные переключатели (43)» ПО BESTCOMSPlus выбран режим
«Переключатель/импульс», выберите из раскрывающегося списка режим «Переключатель»
или «Импульс».
3.
Для
выбора нажмите кнопку 43-#. Может потребоваться ввод имени для входа в систему.
Индикатор «Вкл.» или «Выкл.» (текущее состояние) начнет мигать.
4.
Еще раз нажмите кнопку 43-# для
управления переключателем. Мигание индикатора
«Включено» или «Откл.» (предыдущее состояние) прекратится, и загорится индикатор
«Включено» или «Откл.» (текущее/новое состояние).
Примечание
Если в течении 30 секунд после выполнения шага 3 не был
выполнен шаг 4, индикатор перестанет мигать, и потребуется
повторно нажать кнопку 43-#.

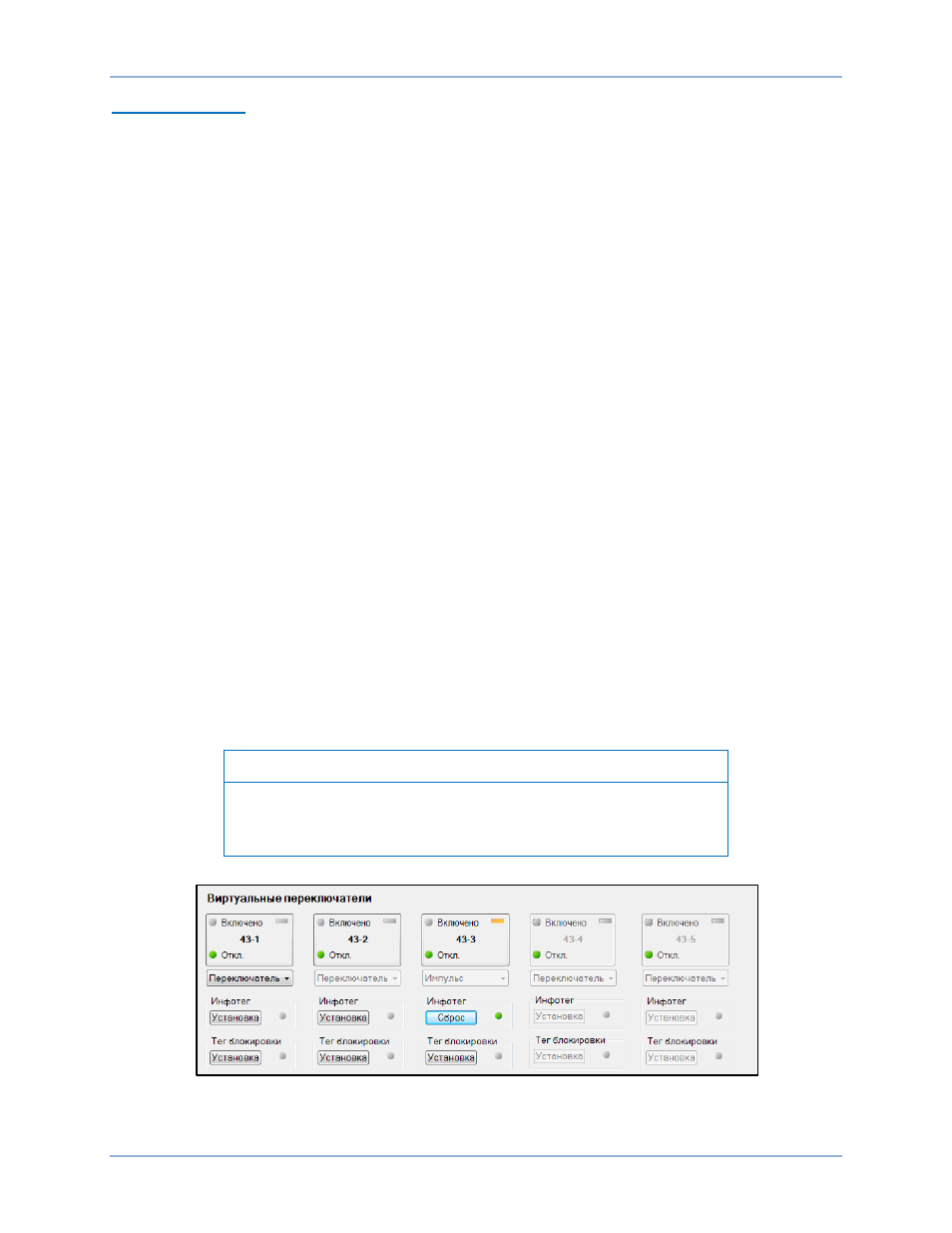

Рис. 99. Экран «Виртуальные переключатели»
Виртуальные управляющие переключатели (43)
