Шаг 10. В BESTCOMSPlus в области «Меню измерения» откройте экран «Отчеты — Чередование
событий». Убедитесь, что значение выхода таймера 62-1 оставалось «false» между
первым переключением 43-1 («Включено») и вторым переключением 43-1 («Включено»),
значение выхода таймера 62-1 стало «true» после второго переключения 43-1
(«Включено»), и выход таймера 62-1 вернулся в состояние «Выключено».

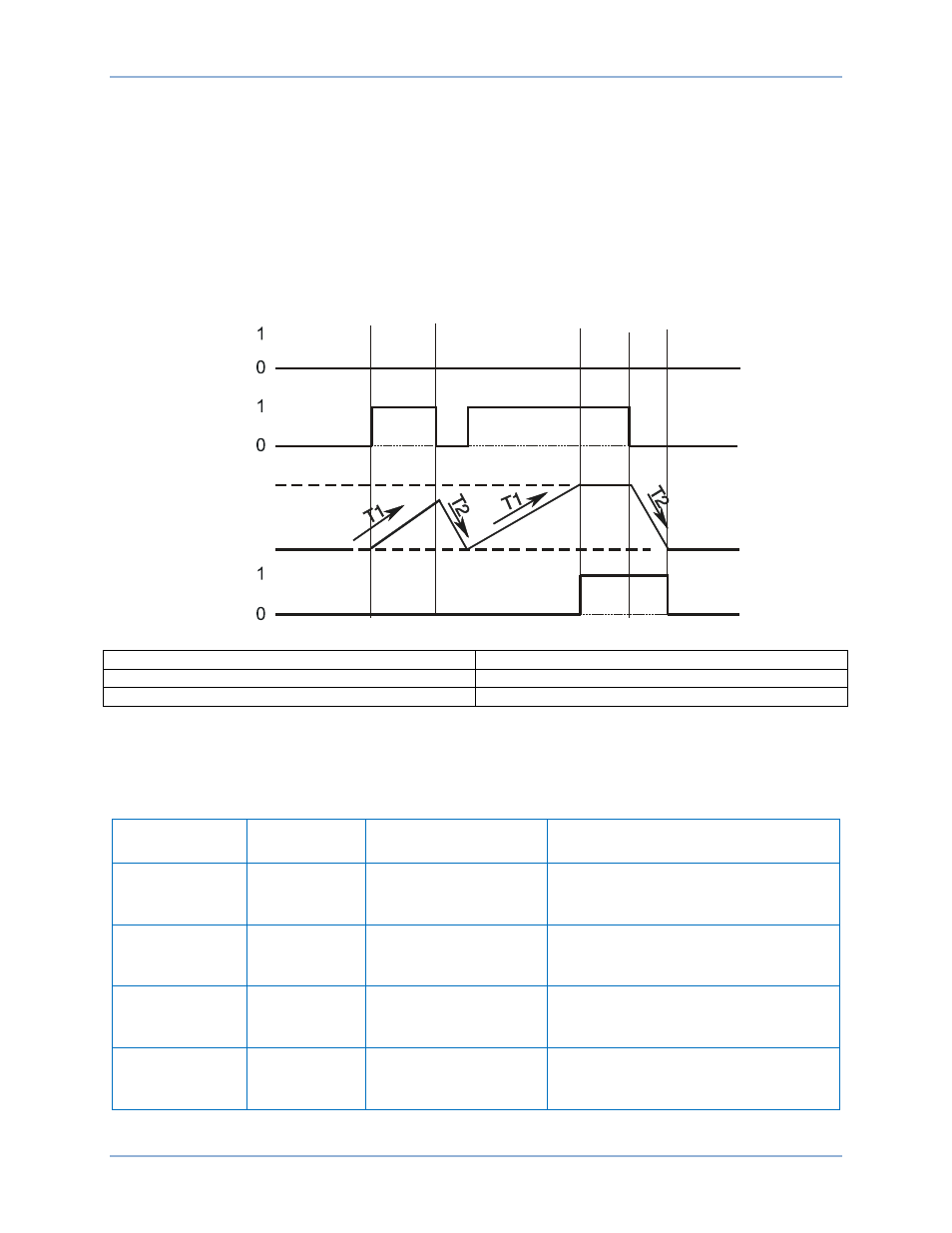

На Рис. 326 приведена временная зависимость переключателя 43-1 и таймера 62-1.
Шаг 11. (Необязательно.) Повторите шаги с 1 по 10 для элементов 62-1, 62-2, 62-3, 62-4, 62-5,
62-6, 62-
7 и 62-8.
Шаг 12. (Необязательно.) Повторите шаги с 1 по 11 для групп настроек 1, 2 и 3.
Рис. 326. Режим «Интегрирующий таймер»
Block
Блокировка
Initiate
Запуск
Timer
Таймер
Режим «Защелкнутый»
Шаг 1. С помощью BESTCOMSPlus отправьте операционные настройки, приведенные в Таблица
245
, на устройство BE1-11g. Скопируйте настройки логики из Рис. 321.
Таблица 245. Операционные настройки (режим «Защелкнутый»)
Настройка Значение
Экран в
BESTCOMSPlus
Описание
Режим 62-1 С фиксацией Управление —
Логические
таймеры (62)
Устанавливает для элемента 62-1
режим «Одиночный/триггерный»
62-
1 Выдержка
времени 1 (T1)
30
000 мс Управление —
Логические
таймеры (62)
Устанавливает значение выдержки
срабатывания 62-1 равным 15 000 мс
62-
1 Выдержка
времени 2 (T2)
0
Управление —
Логические
таймеры (62)
Устанавливает выдержку времени
отпадания 62-1 на значение 0
Режим 43-1 Импульс Управление —
Виртуальные
переключатели (43)
Устанавливает 43-1 в режим
«Импульс»
P
0
0
3
5
-3
4
0
2
-2
7
-0
6
62-x
Block
Initiate
100%
0%
Timer
Испытание логических таймеров (62)
