Примечание – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 275
9424273994 Ред. N1
263

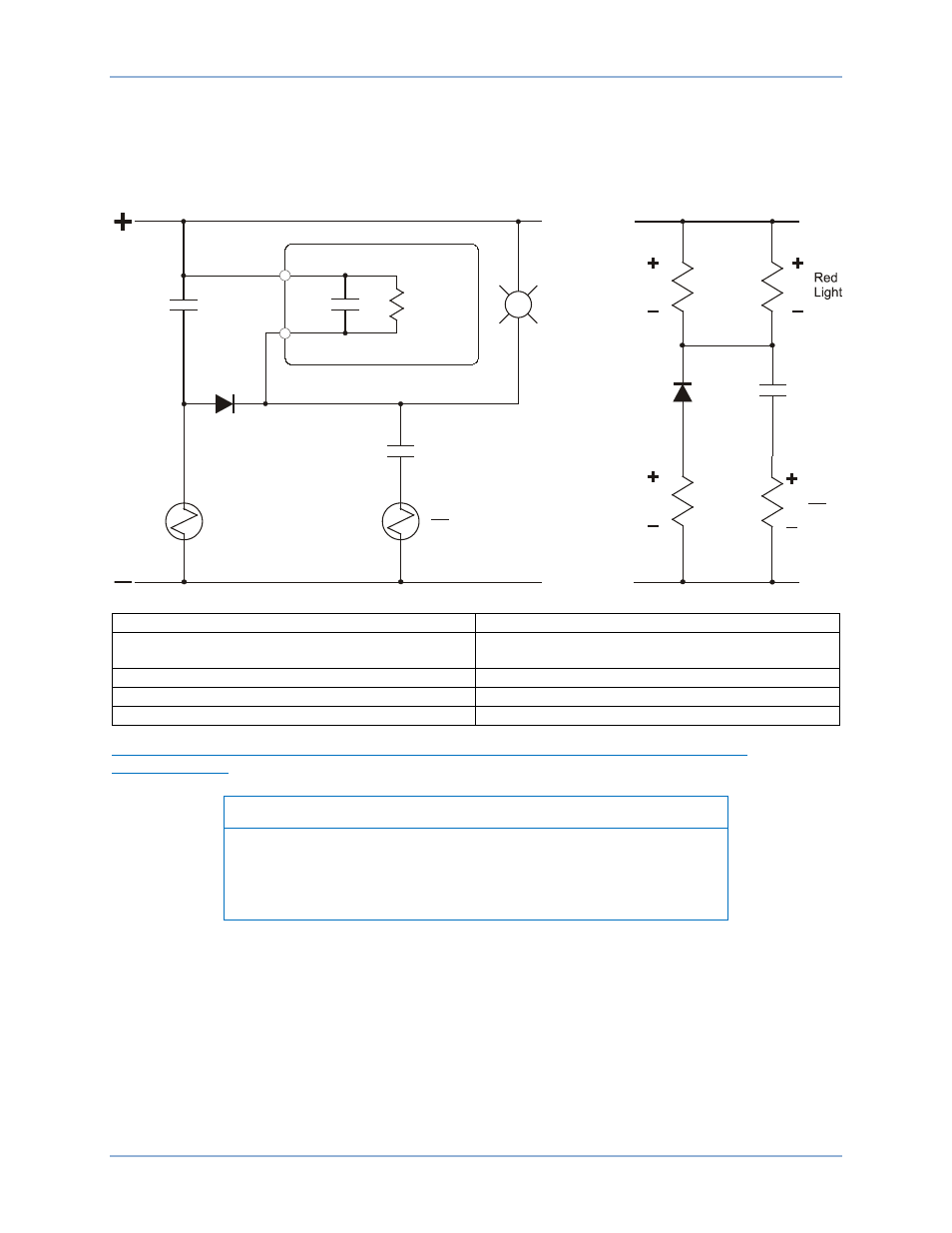

На Рис. 166 показано вспомогательное реле 62X. В этом случае полное сопротивление катушки
62x мало по сравнению с полным сопротивлением цепи TCM, таким образом оптический изолятор
TCM всегда включен, и TCM всегда находится в состоянии логической 1. Таким образом, логика
TCM не может сработать даже при разомкнутой катушке отключения. Чтобы исключить эту
проблему, был добавлен диод, как показано на Рис. 166, чтобы изолировать контур TCM от
воздействия катушки 62x.
Рис. 166. TCM с другими устройствами
Other Relays
Другие реле
TRIP CIRCUIT CONTINUITY MONITOR
МОНИТОР НЕПРЕРЫВНОСТИ ЦЕПИ
ОТКЛЮЧЕНИЯ
Trip
Расцепление
Red Light
Красный световой индикатор
Trip
Расцепление
Перемычка включения/отключения устройства контроля цепи отключения (52TCM)
(Корпус типа J)
Примечание
Устройство BE1-11g модификации J поставляется с включенным
устройством контроля цепи отключения (перемычка ТСМ
подключена). Перед началом эксплуатации BE1-11g прочтите
следующие пункты.
Устройство контроля цепи отключения потребляет небольшое количество тока, даже если контакт
разомкнут. Фактические значения см. В Таблица 88. Если выход подключен к небольшой нагрузке
или цифровым входам, может потребоваться снятие перемычки, чтобы не дать устройству
контроля цепи отключения активировать эти входы.
Ниже описано, как найти и подключить/отключить перемычку устройства контроля цепи
отключения
1.
Перемычка устройства цепи отключения находится на задней панели за клеммной
колодкой, которая используется для подключения выходов с OUT1 по OUTA и входа
измерения напряжения. Используя 7/64-дюймовый шестигранный инструмент, снимите
заднюю клеммную колодку. При работе с устройством BE1-11g соблюдайте
все меры предосторожности для защиты от электростатического разряда.
OUT1
TRIP
CIRCUIT
CONTINUITY
MONITOR
C1
C2
BE1-11g
Other
Relays
52a
TCM
V
V
Trip
Trip
62X
52
TC
62X
P0057-41
R
V
V
52
TC
BE1-11g
Контроль расцепления цепи (52ТСМ)
