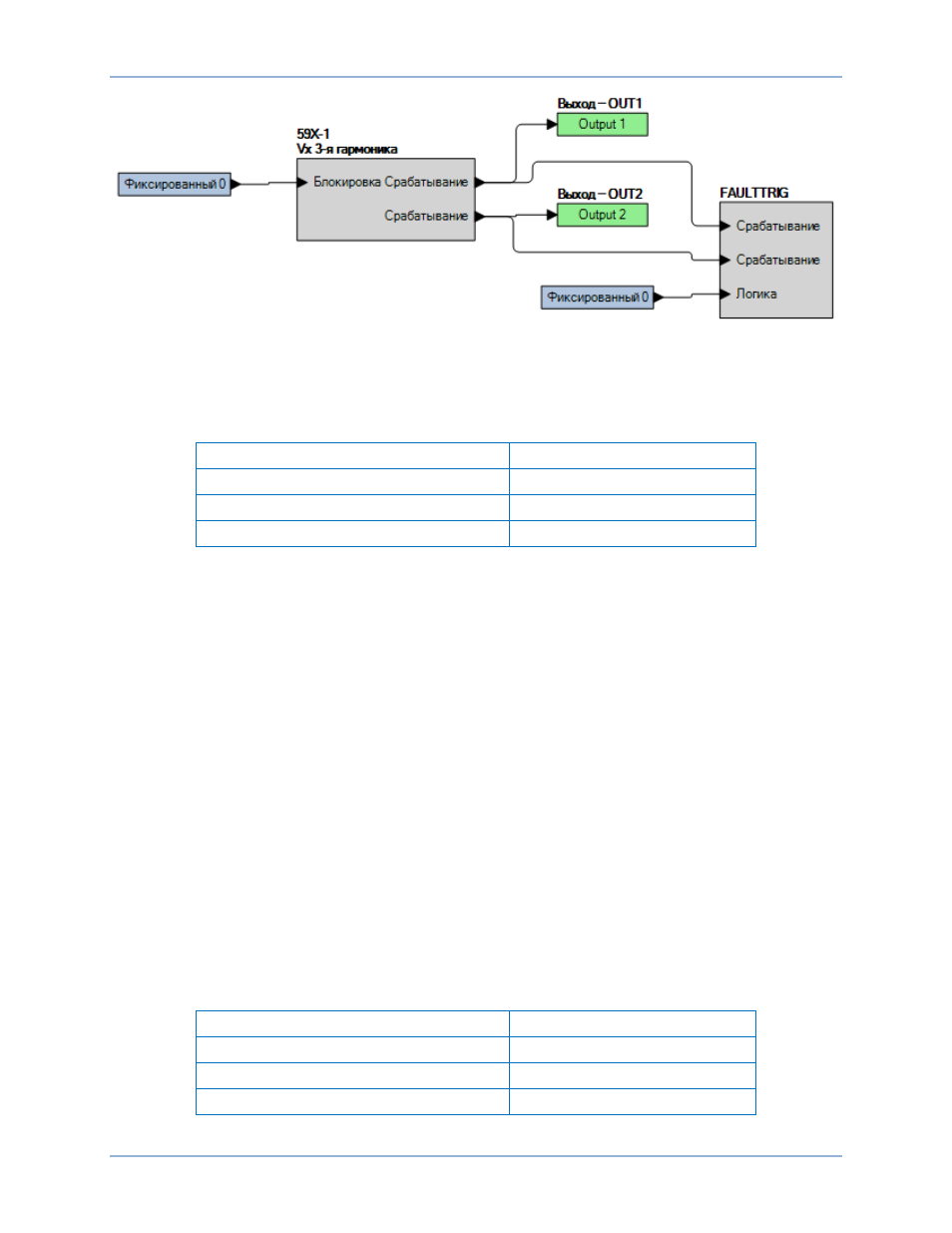

Рис. 290. Настройки BESTlogicPlus (режим «Vх, 3-я гармоника»)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте тестовые настройки, приведенные в Таблица 170,
на устройство BE1-11g.
Таблица 170. Тестовые настройки срабатывания (режим «Vх, 3-я гармоника»)
Настройка срабатывания
Выдержка времени
125 В
50 мс
75 В
50 мс
30 В
50 мс
Шаг 4. Будьте готовы отслеживать работу функции 59X-1, которую можно контролировать на
выходе OUT2 (см. Рис. 290).
Шаг 5. Подключите однофазный источник гармонического (3-я гармоника) напряжения 120 В
переменного тока и подайте напряжение на вход Vx и на клеммы C17 (полярность) и C18
(аполярность).
Шаг 6. Медленно повышайте напряжение до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее на передней панели появился блинкер
59X-1-
3RD. Медленно понижайте напряжение до открытия выхода OUT2. Зафиксируйте
отпадание. Сбросьте блинкер.
Шаг 7. Проверьте погрешность срабатывания и отпадания при 70 В переменного тока для
настройки срабатывания 75 В и при 25 В переменного тока для настройки срабатывания
30 В, как описано в Таблица 170. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для входов измерения напряжения фаз B и C.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для групп настроек 1, 2 и 3.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9 для элементов 59X-2, 59X-3 и 59X-4.
Проверка выдержки времени (режим «Vх, 3-я гармоника»)
Шаг 1. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте первый ряд тестовых настроек, приведенных
в Таблица 171, на устройство BE1-11g для группы настроек 0.
Таблица 171. Тестовые настройки выдержки времени (режим «Vх, 3-я гармоника»)
Настройка срабатывания
Выдержка времени
125 В
2000 мс
125 В
5000 мс
125 В
10
000 мс
Испытание защиты от повышения вспомогательного напряжения (59X)
