213

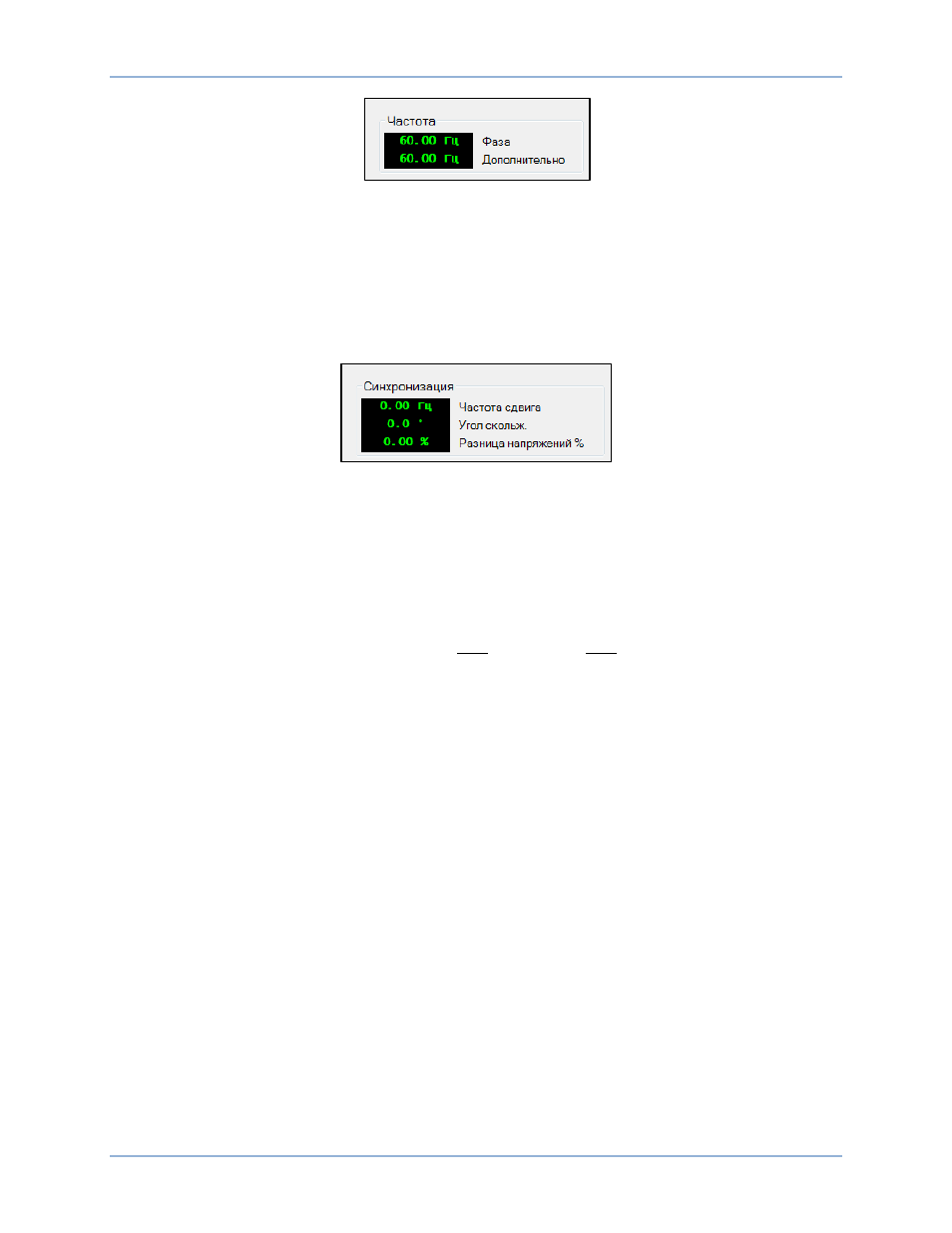

Рис. 126. Раздел «Аналоговое измерение», экран «Частота»
Синхронизация
Здесь измеряются такие характеристики, как «Частота сдвига», «Угол скольжения» и «Разница
напряжений».
Данные измерений параметров синхронизации показаны в BESTCOMSPlus (Рис. 127) и на экране
Metering (Измерения) > Analog Metering (Аналоговое измерение) > Synchronization (Синхронизация)
на дисплее передней панели.
Рис. 127. Раздел «Аналоговое измерение», экран «Синхронизация»
Дифференциальный
Дифференциальное значение вычисляется в соответствии с одним из следующих уравнений:
Если Режим 87 = Дифференциал фаз и Режим крутизны = Максимальный,
то IOP A = |𝐼
𝐶𝑂𝑀𝑃𝐴1
+ 𝐼
𝐶𝑂𝑀𝑃𝐴2
|
где: I
COMPA1
=
IA
1
TAP
1
и I
COMPA2
=
IA
2
TAP
2
Уравнение 19. Расчет IOP A, если Режим 87 = Дифференциальная защита фазы
Если Режим 87 = Баланс потоков, то IOP A = |IA|
Уравнение 20. Расчет IOP A, если Режим 87 = Баланс потока
Если Режим 87 = Дифференциал фаз и Режим крутизны = Средний,
то IR A = макс(IRA
1
, IRA
2
)
Уравнение 21. Расчет IR A, если Режим 87 = Дифференциальная защита фазы
и Режим наклона = Максимум
Если Режим 87 = Дифференциал фаз, то IR A = средний(IRA
1
, IRA
2
)
Уравнение 22. Расчет IR A, если Режим 87 = Дифференциальная защита фазы
и Режим наклона = Средний
Данные измерений дифференциала показаны в BESTCOMSPlus (Рис. 128) и на экране Metering
(Измерения) > Analog Metering (Аналоговое измерение) > Differential (Дифференциальный) на
дисплее передней панели.
