Клеммные колодки
Корпуса стиля H или P оснащены клеммными колодками двух размеров.
Клеммная колодка, используемая для токоизмерительных подключений, снабжены винтами #8-32
со стопорными шайбами. Шайба является неотъемлемой частью проводки системы измерения
тока, снимать ее нельзя. Без стопорной шайбы винт клеммы может упасть на дно и помешать
плотной посадке на кронштейн. Усилие затяжки, приложенное к винтовым соединениям, не должно
превышать 15 дюйм-фунтов (1,69 Н•м). Каждый винт клеммной колодки приспособлен для
кронштейна шириной не более 0,344 дюйма (8,6 мм).
Все остальные клеммные колодки используют винты #6-32. Усилие затяжки, приложенное к этим
винтам, не должно превышать 12 дюйм-фунтов (1,35 Н•м). Каждый винт клеммной колодки
приспособлен для кронштейна шириной не более 0,320 дюйма (8,1 мм).
Полярность ТТ
Полярность ТТ имеет решающее значение для правильной работы BE1-11g. Ниже представлена
основная информация о полярности и системах защиты ТТ.
В соответствии с соглашением ANSI полярность трансформатора тока направлена от защищенной
обмотки трансформатора, двигателя, генератора или реактора, и от контактов в выключателе.
Таким образом, поток первичного тока к обмотке или контактам (направление защищенной зоны)
приводит к возникновению вторичного тока в X1, в одной фазе с первичным (см. Рис. 203 и Рис.
204).
Однако в некоторых случаях инженеры по проектированию защитной системы могут столкнуться
с ситуациями, где полярность ТТ для конкретного применения будет обратной. Это означает, что
аполярность вторичной обмотки ТТ будет в фазе с потоком первичного тока (Рис. 205). Например,
дифференциальный ток трансформатора ТТ от выключателя с другим соглашением по
определению полярности, например низковольтным распределительным устройством или
дифференциальным шинным ТТ, взятым на низковольтной стороне трансформатора.
Ориентация полярности ТТ по отношению к потоку первичного тока определяет клемму на
вторичной обмотке ТТ, которая должна быть подключена к BE1-11g.

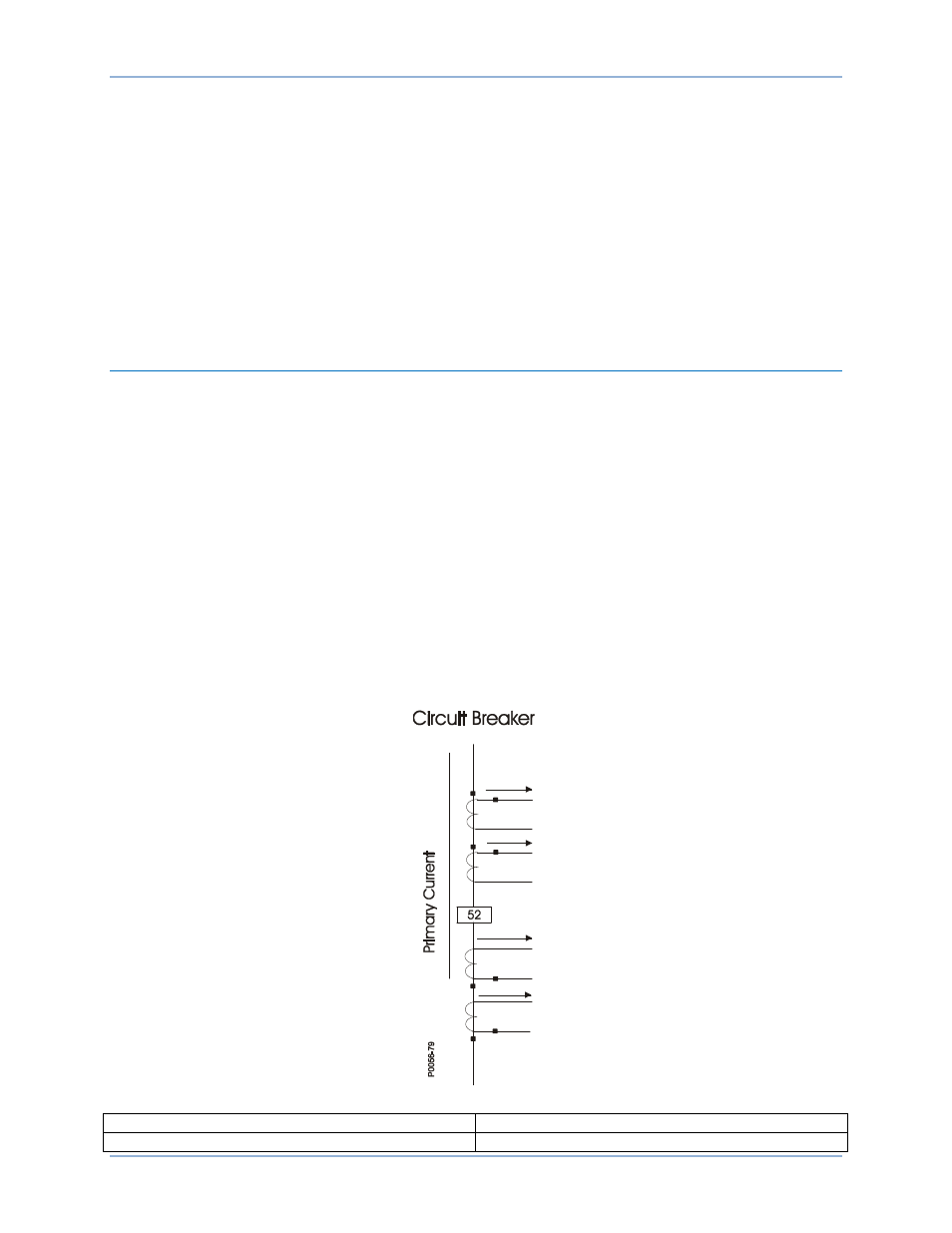

Рис. 203. Стандартная полярность ТТ
Circuit Breaker
Автоматический выключатель
Primary Current
Первичный ток
