Расцепление
Выход «Срабатывание» (соответствующий началу периода работы) приобретает значение
«истина», если условие уставки срабатывания по потере возбуждения сохраняется на протяжении
времени выдержки элемента. ПО BESTlogicPlus позволяет соединять выход «Срабатывание»
(соответствующий началу периода работы) с другими логическими элементами и с физическим
релейным выходом для объявления условия и активации корректирующего действия. Если для
элемента включен блинкер, то при назначении выходу «Срабатывание» (соответствующему
началу рабочего периода) статуса «истина» устройство BE1-11g выполняет запись этого блинкера.
Дополнительные сведения о составлении отчета о блинкерах см. в главе «Отчеты
о неисправностях».
Блокировка элементов
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов защиты от потери возбуждения по обратной реактивной
мощности в системе BESTCOMSPlus используется экран BESTlogicPlus. Логический блок элемента
защиты от потери возбуждения по обратной реактивной мощности показан на Рис. 81. Сводка по
входам и выходам логик представлена в таблице Таблица 46.

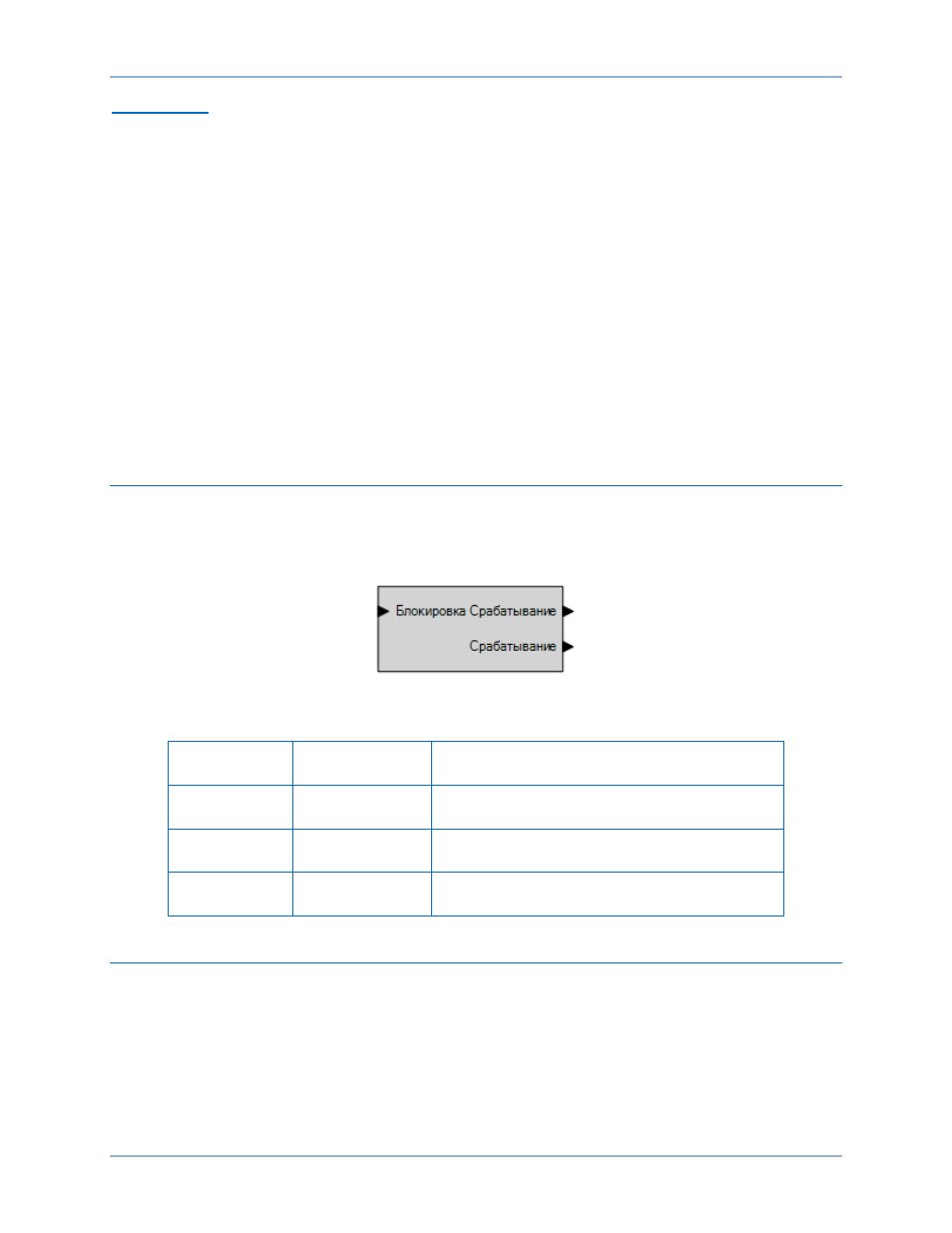

Рис. 81. Логический блок элемента защиты от потери возбуждения по обратной реактивной мощности
Таблица 46. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход
Отключает функцию 40Q, если имеет
значение «истина»
Расцепление Выход
Имеет значение «истина», когда элемент
40Q находится в положении работы
Срабатывание Выход
Имеет значение «истина», когда элемент
40Q находится в положении срабатывания
Операционные настройки
Операционные настройки элементы защиты от потери возбуждения по обратной реактивной
мощности вводятся в экране настроек «Разгрузка по реактивной мощности (40Q)» (Рис. 82) в ПО
BESTCOMSPlus
. Сводка по диапазонам значений настроек и значениям по умолчанию
представлена в Таблица 47.
