192
9424273994 Ред. N1

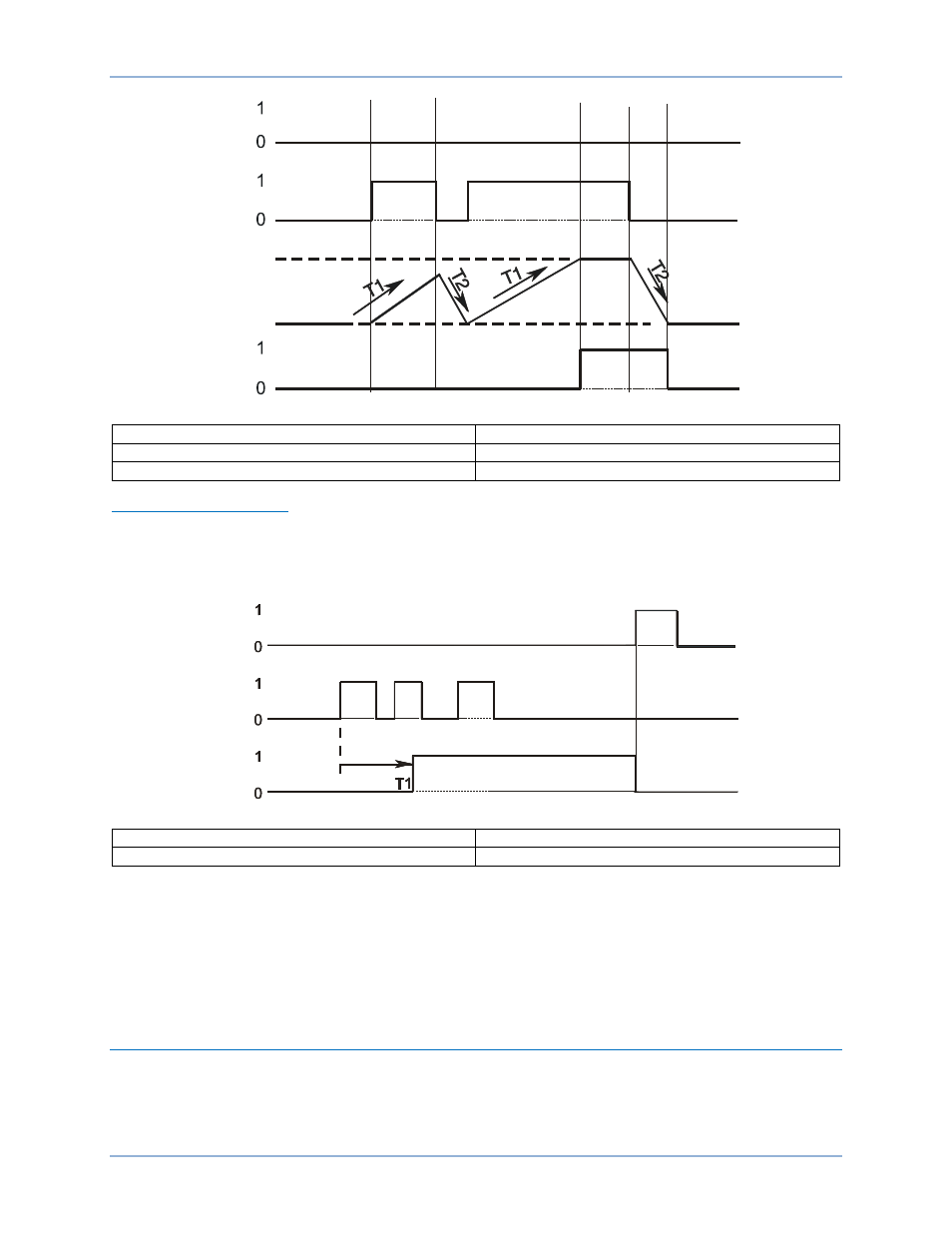

Рис. 106. Режим «Интегрирующий таймер»
Block
Блокировка
Initiate
Запуск
Timer
Таймер
Режим «Защелкнутый»
Одиночный таймер запускает последовательность отсчета времени, когда значение входа
«Запуск» меняется с «ложь» на «истина». Таймер отсчитывает время, заданное в выдержке
времени (T1), после чего для выхода фиксируется значение «истина». Последующие изменения
состояния входа «Запуск» игнорируются. Время (T2) игнорируется. См. Рис. 107.
Рис. 107. Режим «Защелкнутый»
Block
Блокировка
Initiate
Запуск
Блокировка элементов
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент, принудительно присваивая
выходу логический 0 и сбрасывая таймер элемента. Соедините вход «Блокировка» элемента
с необходимой логикой в BESTlogicPlus. При первом выборе элемента в окне «Элементы» логика
условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов логических таймеров в системе BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элементов логических таймеров изображен на
Рис. 108. Сводка по входам и выходам логик представлена в таблице Таблица 63.
P
0
0
3
5
-3
4
0
2
-2
7
-0
6
62-x
Block
Initiate
100%
0%
Timer
P
0
0
3
5
-3
5
0
2
-2
7
-0
6
Block
Initiate
62-x
Логические таймеры (62)
BE1-11g
