9424273994 Ред. N1
81
Расцепление
Выход «Срабатывание», соответствующий началу рабочего периода элемента, приобретает
значение «истина», если условие срабатывания по повышению напряжения сохраняется в течение
времени выдержки элемента или рассчитанной обратнозависимой выдержки времени.
ПО BESTlogicPlus позволяет соединять выход «Срабатывание» (соответствующий началу периода
работы) с другими логическими элементами и с физическим релейным выходом для объявления
условия и активации корректирующего действия. Если для элемента включен блинкер, то при
назначении выходу «Срабатывание» (соответствующему началу рабочего периода) статуса
«истина» устройство BE1-11g выполняет запись этого блинкера. Дополнительные сведения
о составлении отчета о блинкерах см. в главе «Отчеты о неисправностях».
Блокировка элементов
Потеря предохранителя
Для блокировки элемента защиты 59X при обнаружении отключения предохранителя или при
падении потенциала в трехфазной системе можно использовать элемент КИН (60FL)
системы BE1-11g.
Если логика срабатывания элемента 60FL имеет значение «истина», и включен элемент
блокировки фазного напряжения/V1, то при выборе режима V1 функция 59X будет заблокирована.
Если включена блокировка V2, то функция 59X будет заблокирована при выборе режима V2. Если
включена блокировка 3V0, то функция 59X будет заблокирована при выборе режима 3V0.
Дополнительные сведения о функции 60FL см. в главе «Потеря предохранителя (60FL)».
Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов защиты от повышения вспомогательного напряжения в ПО
BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента защиты от
повышения вспомогательного напряжения изображен на Рис. 50. Сводка по входам и выходам
логик представлена в таблице Таблица 22.

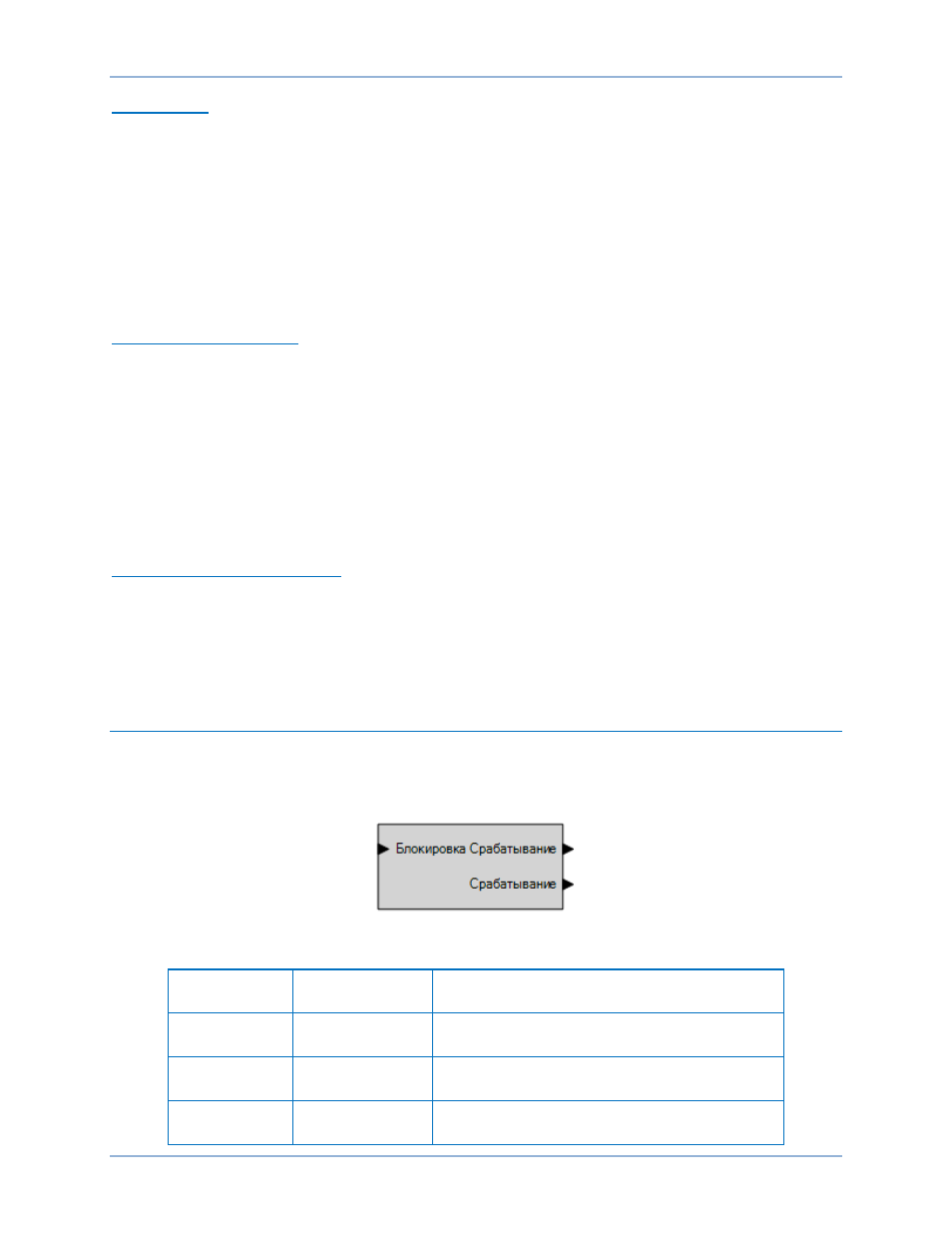

Рис. 50. Логический блок элемента защиты от повышения вспомогательного напряжения
Таблица 22. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход Отключает функцию 59X, если имеет
значение «истина»
Расцепление Выход Имеет значение «истина», если элемент 59X
находится в состоянии работы
Срабатывание Выход Имеет значение «истина», если элемент 59Х
находится в состоянии срабатывания
BE1-11g
Защита от повышения вспомогательного напряжения (59X)
