Конфигурация порта ethernet – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 371
9424273994 Ред. N1
359
Конфигурация порта Ethernet
Первоначально для настройки соединений следует использовать USB-подключение на передней
панели.
1.
Подключите устройство BE1-11g к сети через Ethernet-кабель.
2.
Подключите устройство BE1-11g к ПК через USB-кабель.
3.
Включите питание устройства BE1-11g и дождитесь завершения последовательности загрузки.
4.
Для подключения к устройству BE1-11g через USB-порт используйте ПО BESTCOMSPlus.
5.
В раскрывающемся меню Присоединения последовательно выберите пункты «Настроить»
и «Ethernet». Если устройство BE1-11g подключено правильно, появится диалоговое окно
«Настроить порт Ethernet», представленное на Рис. 242.

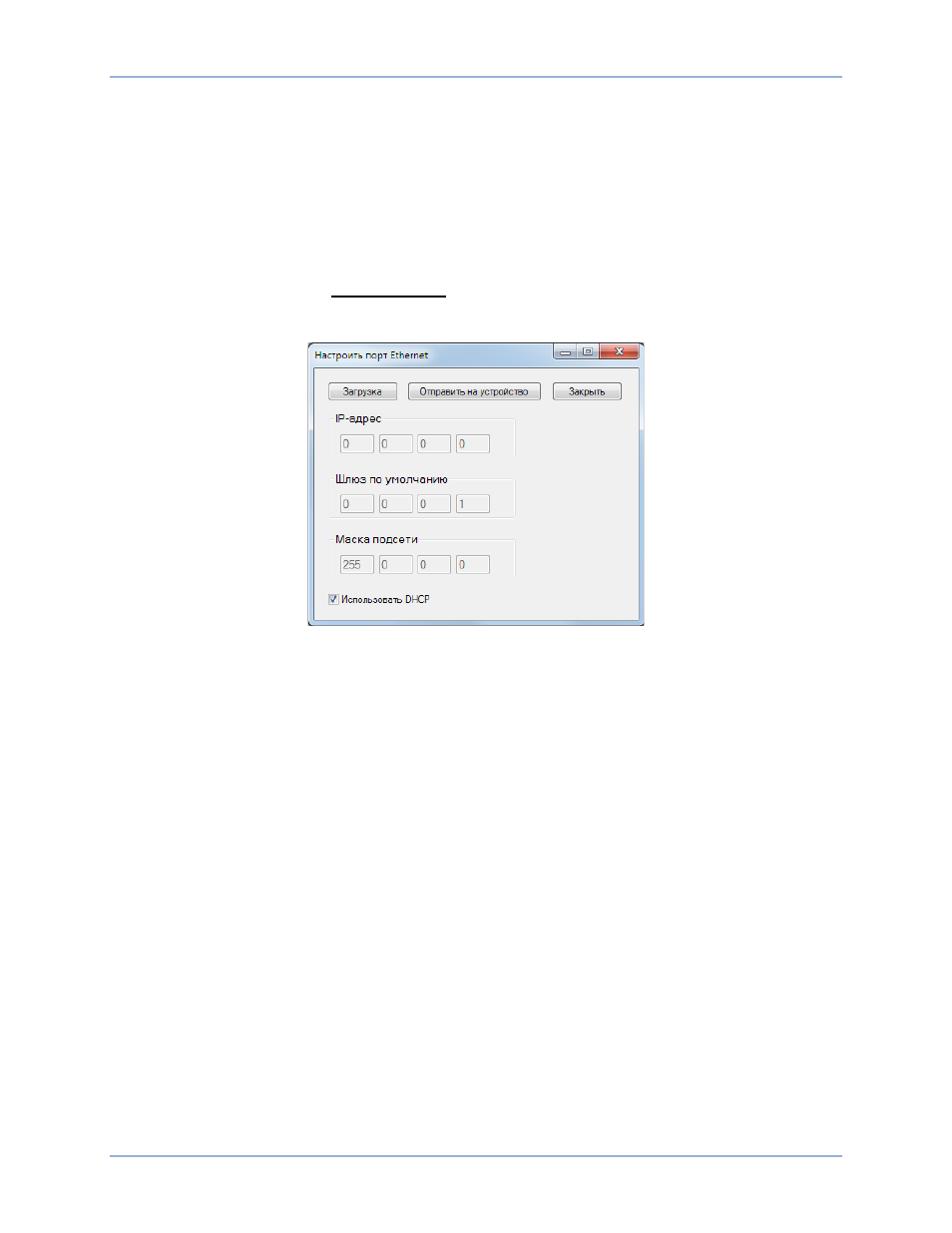

Рис. 242. Настроить порт Ethernet
Протокол DHCP включен по умолчанию и позволяет устройству BE1-11g отправить
широковещательный запрос на получение сведений о конфигурации. Сервер DHCP получает
запрос и посылает в ответ информацию по конфигурации. Чтобы определить активный IP-адрес
устройства BE1-11g, используйте один из следующих способов.
•
Воспользуйтесь функцией «Обнаружение устройств» в диалоговом окне «Подключение
BE1-
11» в ПО BESTCOMSPlus.
•
Последовательно выберите пункты «Настройки > Присоединения > Ethernet» на передней
панели устройства BE1-11g.
Если протокол DHCP не используется, используйте ПО BESTCOMSPlus для настройки порта
Ethernet, как описано ниже.
Конфигурируемые настройки Ethernet включают в себя:
IP-
адрес:
IP-
адрес устройства BE1-11g.
Шлюз по умолчанию:
Хост по умолчанию для отправки данных, поступающих
на хост вне подсети сети.
Маска подсети:
Маска, используемая для определения диапазона
текущей подсети сети.
Использовать протокол DHCP: Когда выбрана данная функция, IP-адрес, шлюз по
умолчанию и маска подсети настраиваются
автоматически через DHCP. Данная настройка возможна
только при условии, что сервер DHCP сети Ethernet
корректно настроен и функционирует. Устройство
BE1-11g
не может служить сервером DHCP.
BE1-11g
Связь
