511
Таблица 208. Операционные настройки (режим IG)
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Коэффициент
ТТ заземления
1
Параметры системы —
Измерительные трансформаторы
Устанавливает
коэффициент
трансформации ТТ
заземления равным 1
Режим
элемента
IG
Защита — Текущий — Максимальная
токовая отсечка (51-1)
Включает функцию
51-
1 для режима IG
Источник
Цепь 1 ТТ
Защита — Текущий — Максимальная
токовая отсечка (51-1)
Выбирает цепь 1 ТТ
в качестве источника
51-
1 Нейтраль
Включено
Конфигурации блинкеров — Блинкеры Включает блинкер
нейтрали для 51-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 305.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 51-1.
•
Выход OUT2 закрывается для срабатывания 51-1.
•
Функция записи неисправностей включена.

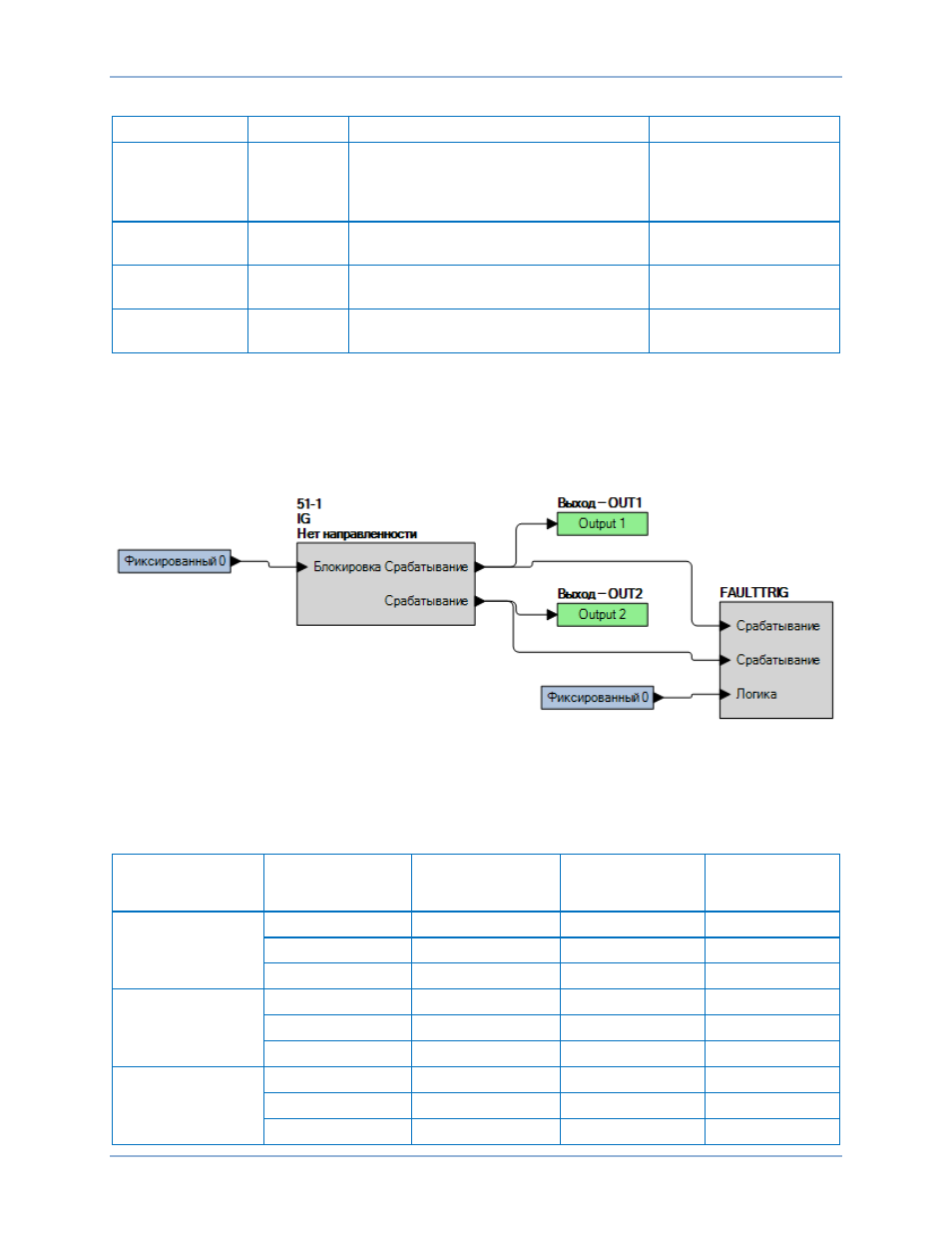

Рис. 305. Настройки BESTlogicPlus (режим IG)
Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий — МТЗ
с обратной зависимостью (51-1)» и отправьте тестовые настройки нижнего предела
диапазона (минимальные настройки срабатывания) на устройство BE1-11g для
соответствующего типа входа измерения, представленного в Таблица 209.
Таблица 209. Тестовые настройки срабатывания (режим IG)
Тип входа
измерения
Диапазон
Настройка
срабатывания
Шкала времени
Кривая
времени
5 A
Мин.
0,5 A
0
I2
Средний
5,0 A
0
I2
Макс.
16,0 A
0
I2
1 A
Мин.
0,1 A
0
I2
Средний
1,0 A
0
I2
Макс.
3,2 A
0
I2
SEF
Мин.
0,01 A
0
I2
Средний
0,5 A
0
I2
Макс.
0,8 A
0
I2
BE1-11g
Испытание МТЗ с обратной зависимостью (51)
