9424273994 Ред. N1
29
Органы контроля и индикации
На передней панели устройства BE1-11g расположены элементы управления и индикации:
герметичные мембранные клавиши, светодиодные индикаторы и многострочный буквенно-
цифровой жидкокристаллический дисплей (ЖК-дисплей).
Иллюстрации и описания
ЧМИ (человеко-машинный интерфейс) устройства BE1-11g в корпусе J показан на Рис. 23 и описан
в Таблица 2. Буквенные обозначения и описание в Таблица 2 соответствуют буквенным
обозначениям на Рис. 23.

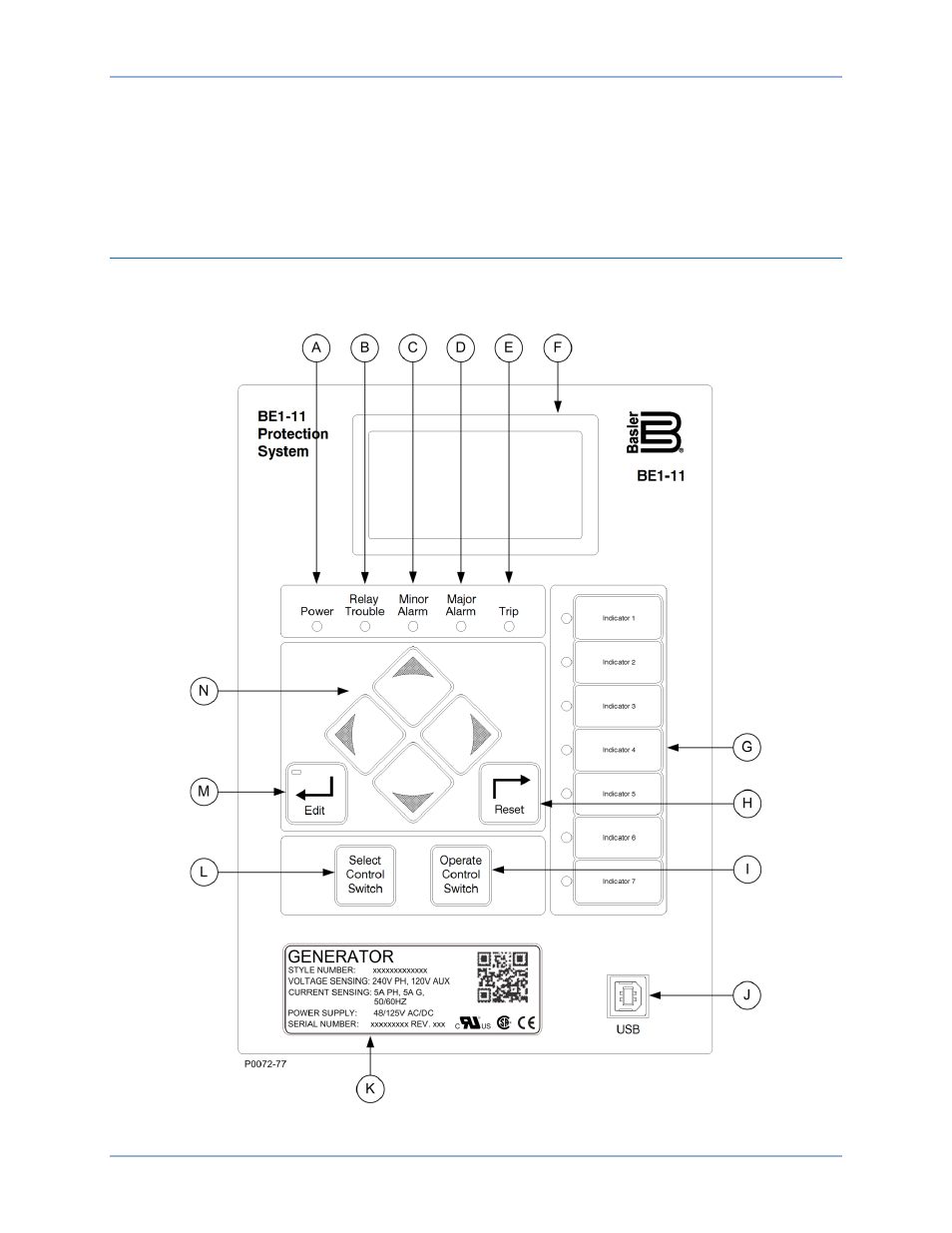

Рис. 23. Передняя панель (корпус типа J)
BE1-11g
Органы контроля и индикации
