9424273994 Ред. N1
299

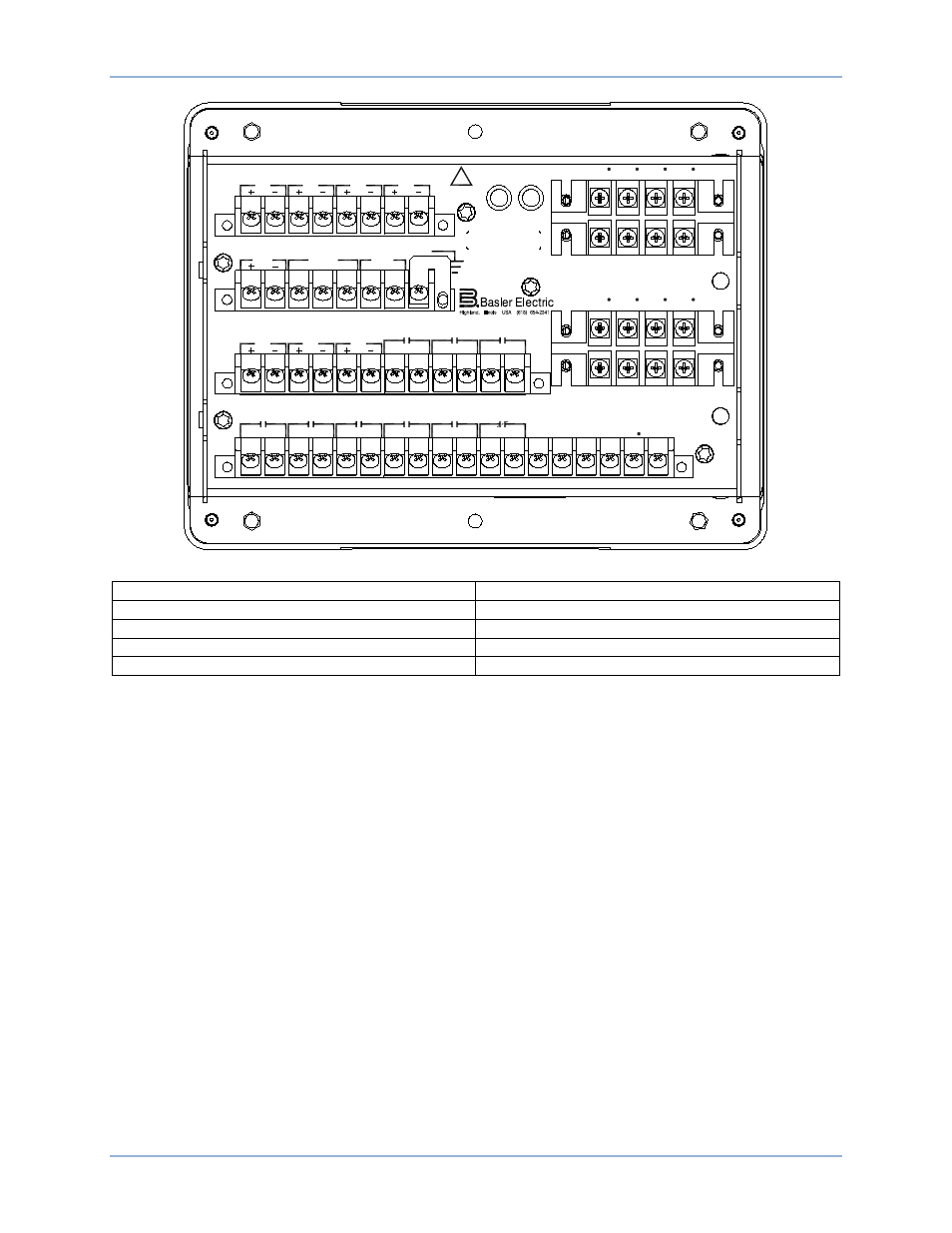

Рис. 200. Подключения задней панели с разъемом Ethernet для оптоволокна (тип корпуса J)
IRIG
Протокол IRIG
PWR
ПИТАНИЕ
GND
ЗЕМЛЯ
WARNING
ОСТОРОЖНО!
ALARM
СИГНАЛИЗАЦИЯ
Клеммные колодки
Корпуса стиля J оснащены клеммными колодками двух размеров.
Клеммные колодки, используемые для токоизмерительных подключений, снабжены винтами #8-32
со стопорными шайбами. Шайба является неотъемлемой частью проводки системы измерения
тока, снимать ее нельзя. Без стопорной шайбы винт клеммы может упасть на дно и помешать
плотной посадке на кронштейн. Усилие затяжки, приложенное к винтовым соединениям, не должно
превышать 15 дюйм-фунтов (1,69 Н•м). Каждый винт клеммной колодки приспособлен для
кронштейна шириной не более 0,344 дюйма (8,6 мм).
Все остальные клеммные колодки используют винты #6-32. Усилие затяжки, приложенное к этим
винтам, не должно превышать 12 дюйм-фунтов (1,35 Н•м). Каждый винт клеммной колодки
приспособлен для кронштейна шириной не более 0,320 дюйма (8,1 мм).
!
WARNING
BE1-11
C12
C11
C10
C9
C8
C7
C6
C5
C4
C3
C2
C1
C13
C14
C15
C16
C17
C18
V
A
OUT 2
OUT 3
OUT 4
OUT 5
OUT 1
ALARM
V
B
V
C
V
X
V
X
N
E12
E11
E10
E9
E8
E7
E6
E5
E4
E3
E2
E1
OUT 8
OUT 7
IN5
IN6
IN7
OUT 6
A8
A7
A6
A5
A4
A3
A2
A1
IRIG
PWR
C
A
B
RS-485
GND
B8
B7
B6
B5
B4
B3
B2
B1
IN1
IN2
IN3
IN4
D1
D3
D5
D7
IA1
IB1
IC1
IG1
IA1
D2
D4
D6
D8
IB1
IC1
IG1
IA2
F2
F4
F6
F8
IB2
IC2
IG2
F1
F3
F5
F7
IA2
IB2
IC2
IG2
ETHERNET
TX
RX
P0061-46
BE1-11g
Клеммы и разъемы
