9424273994 Ред. N1
335
BESTlogic
™Plus
Программируемая логика BESTlogicPlus —- это метод программирования, используемый для
управления входами, выходами, защитой, управлением, мониторингом и отчетностью системы
защиты генератора BE1-11g от компании Basler Electric. Каждое устройство BE1-11g оснащено
несколькими автономными логическими блоками, которые имеют все входы и выходы,
аналогичные ответной части его дискретного компонента. Каждый независимый логический блок
взаимодействует с управляющими входами и аппаратными выходами на основе логических
переменных, определенных в BESTlogicPlus. Уравнения BESTlogicPlus, введенные
в энергонезависимую память BE1-11g и сохраненные в ней, объединяют (обеспечивают
электронное соединение) выбранных или включенных блоков защиты и управления
с управляющими входами и аппаратными выходами. Группа логических уравнений, определяющих
логику BE1-11g, называется логической схемой.
По умолчанию в BE1-11g загружена одна активная логическая схема. Эта схема настроена для
стандартного применения защиты и управления и практически исключает необходимость
программирования «с нуля». BESTCOMSPlus® можно использовать для открытия логической
схемы, которая была ранее сохранена в виде файла, и ее передачи на устройство BE1-11g.
Логическая схема по умолчанию также может быть настроена в соответствии с вашими
потребностями.
BESTlogicPlus
не используется для определения эксплуатационных параметров (режимы, уставки
срабатывания и временные задержки) отдельных функций защиты и управления. Рабочие
настройки и логические параметры являются взаимозависимыми, но отдельно
запрограммированными функциями. Изменение логических параметров происходит аналогично
замене проводов на панели и отдельно от выполнения рабочих настроек, которые управляют
уставками срабатывания и временными задержками BE1-11g. Подробная информация о рабочих
настройках представлена в каждой главе для различных функций защиты и управления.
Обзор BESTlogic™Plus
Настройки BESTlogicPlus выполняются через BESTCOMSPlus. В области «Проводник настроек»
откройте пункт «Программируемая логика BESTlogicPlus», как показано на Рис. 232.
Экран «Программируемая логика BESTlogicPlus» содержит логическую библиотеку для открытия
и сохранения логических файлов, инструменты для создания и редактирования документов логики
и параметры защиты.

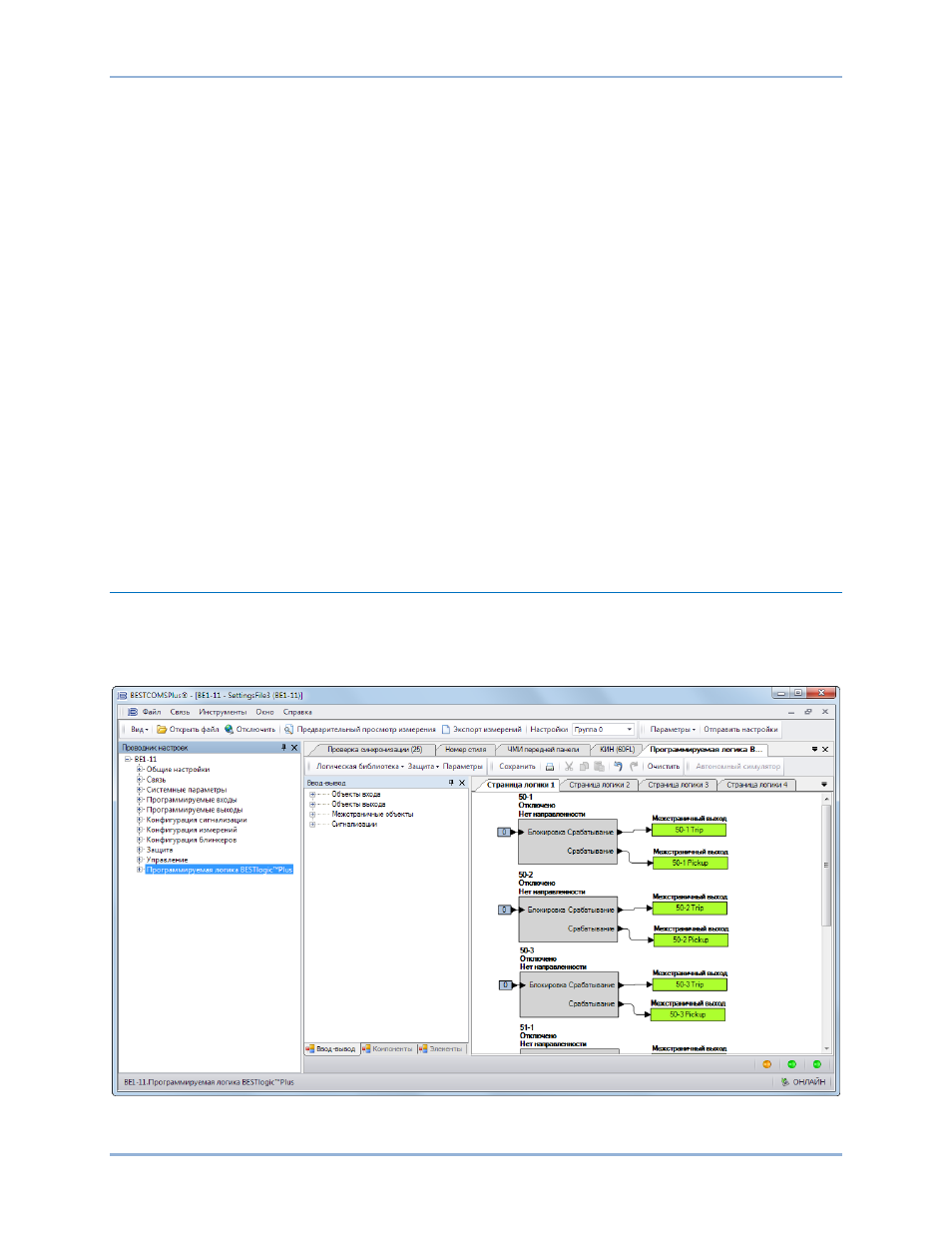

Рис. 232. Пункты меню «Программируемая логика BESTlogicPlus»
