Проверка срабатывания (режим 3I0)
Шаг 1. С помощью BESTCOMSPlus отправьте операционные настройки, приведенные в Таблица
, на устройство BE1-11g. Сбросьте все блинкеры.
Таблица 200. Операционные настройки (режим 3I0)
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Коэффициент
фазного ТТ
1
Параметры системы —
Измерительные трансформаторы
Устанавливает
коэффициент
трансформации ТТ
равным 1
Режим элемента
3I0
Защита — Текущий — МТЗ
с обратной зависимостью (51-1)
Включает функцию
51-
1 для режима 3I0
Источник
Цепь 1 ТТ
Защита — Текущий —
Максимальная токовая
отсечка (51-1)
Выбирает цепь 1 ТТ
в качестве
источника
51-
1 Нулевая
последовательность
Включено
Конфигурации блинкеров —
Блинкеры
Включает блинкер
нулевой
последовательности
для 51-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 303.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 51-1.
•
Выход OUT2 закрывается для срабатывания 51-1.
•
Функция записи неисправностей включена.

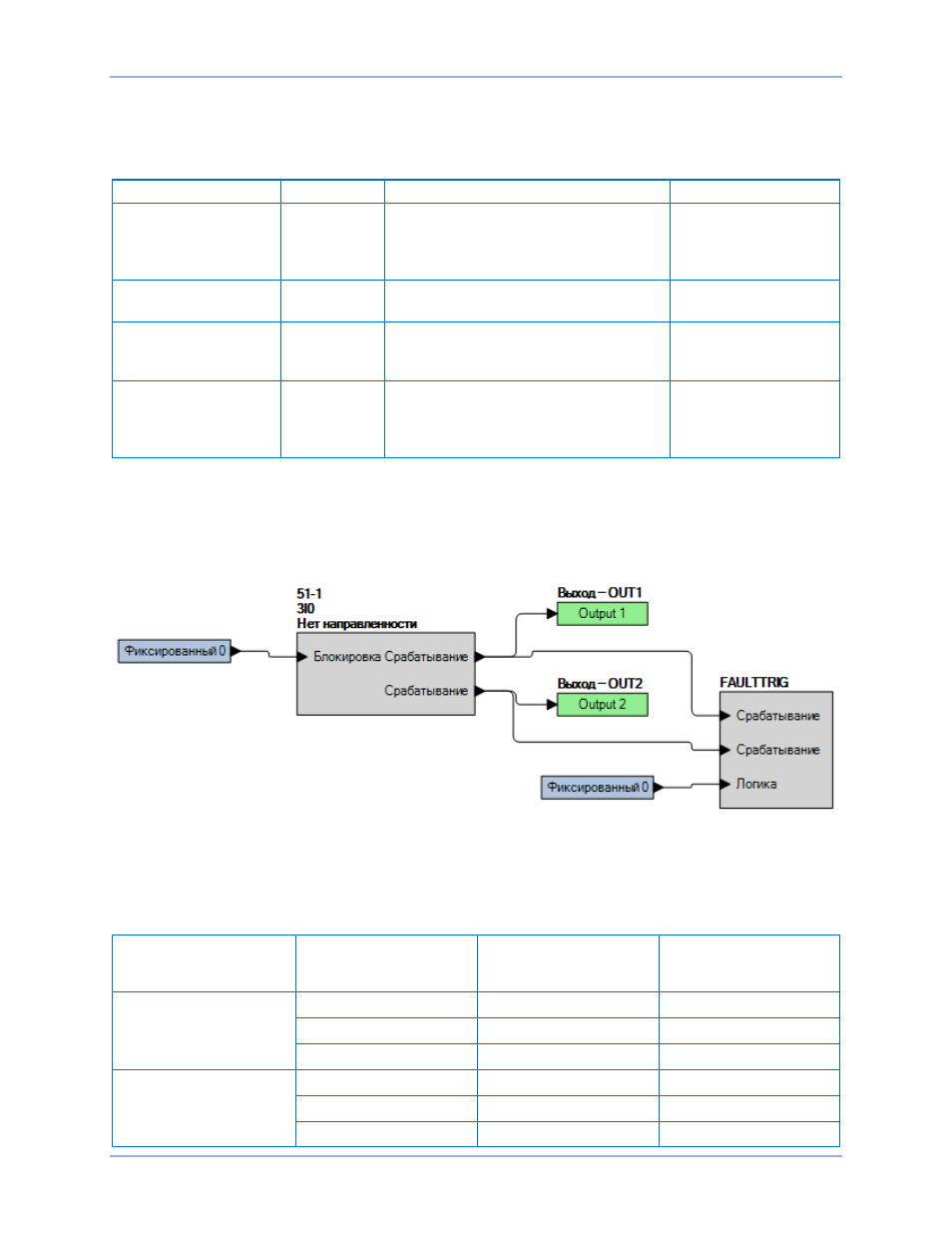

Рис. 303. Настройки BESTlogicPlus (режим 3I0)
Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий — МТЗ
с обратной зависимостью (51-1)» и отправьте тестовые настройки нижнего предела
диапазона (минимальные настройки срабатывания) на устройство BE1-11g для
соответствующего типа входа измерения, представленного в Таблица 201.
Таблица 201. Тестовые настройки срабатывания (режим 3I0)
Тип входа
измерения
Диапазон
Настройка
срабатывания
Шкала времени
5 A
Мин.
0,5 A
0
Средний
5,0 A
0
Макс.
16,0 A
0
1 A
Мин.
0,1 A
0
Средний
1,0 A
0
Макс.
3,2 A
0
Испытание МТЗ с обратной зависимостью (51)
