Монтажный комплект для шарнирного подвешивания корпуса J изображен на Рис. 189. При
установке этот комплект обеспечивает доступ к задним подключениям, позволяя поворачивать
BE1-11g
влево или вправо. Номер детали Basler для заказа: 9424226101.

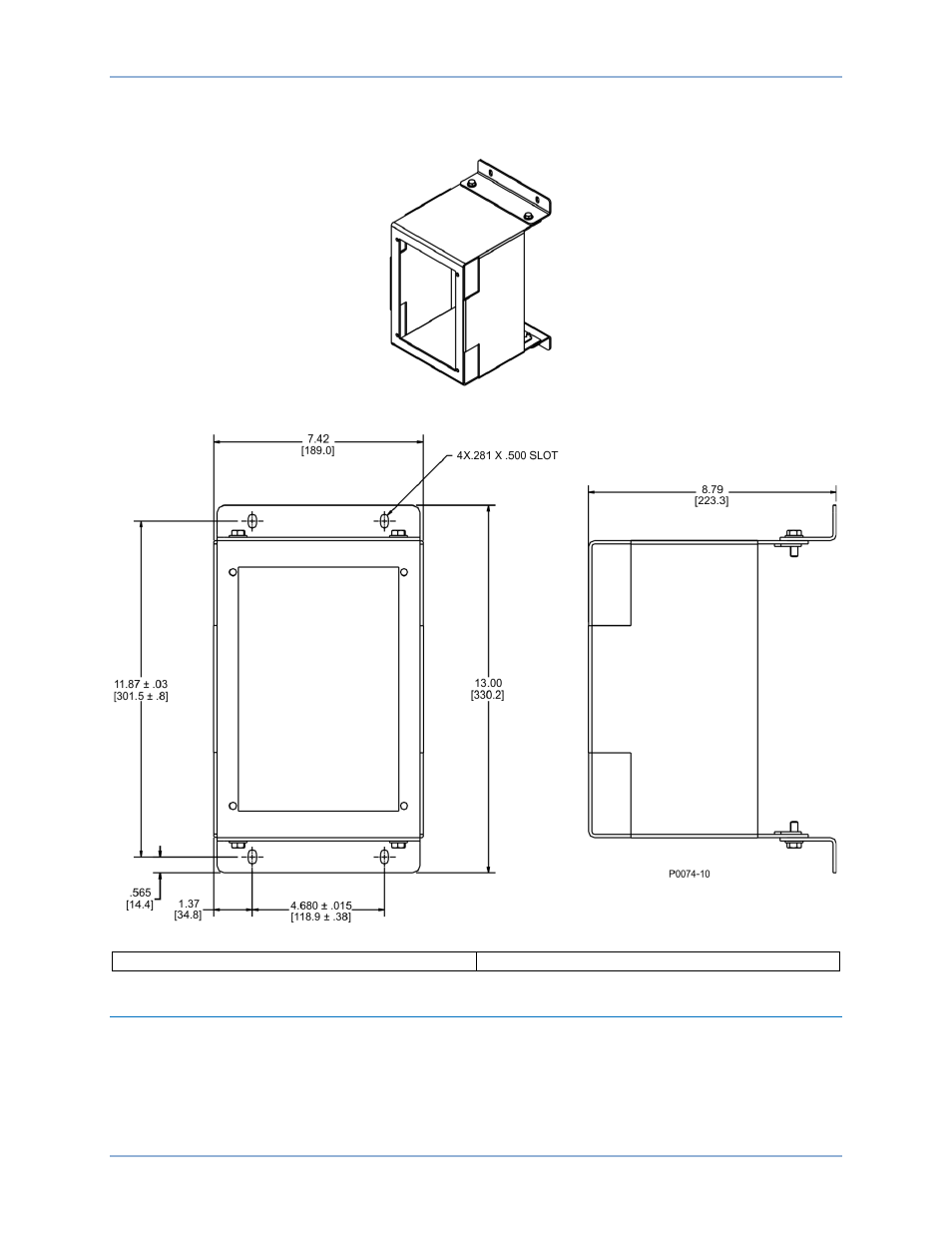

Рис. 189. Монтажный комплект для шарнирного подвешивания корпуса (артикул Basler: 9424226101)
4X.281 X .500 SLOT
ПАЗ 4 X 0,281 X 0,500
Вырезы и размеры корпуса типа H или P
Размеры корпуса H1 для монтажа в стойку показаны на Рис. 190. Размеры корпуса H1 для
монтажа на панель показаны на Рис. 191. Размеры указаны в дюймах [миллиметрах].
