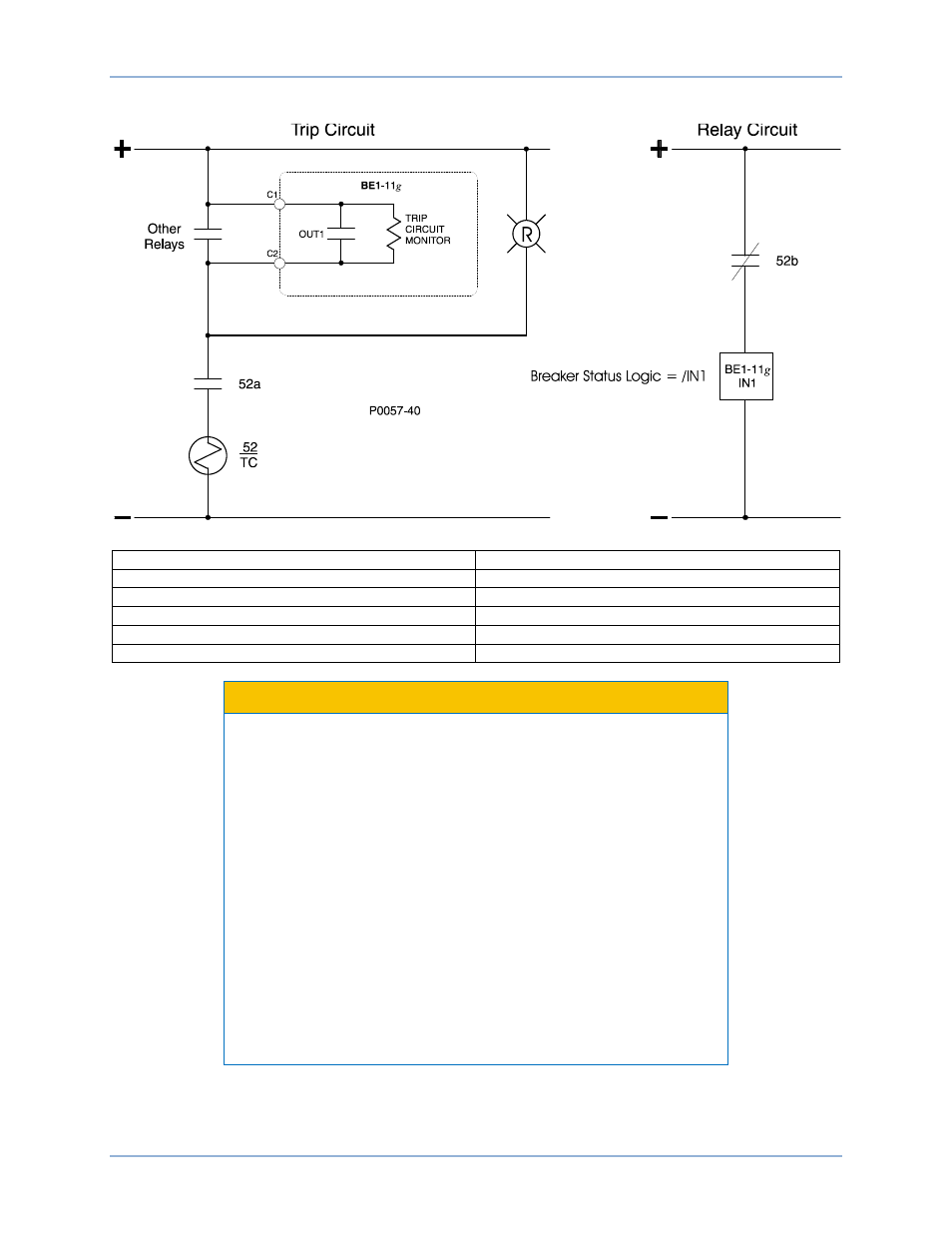

На Рис. 165 изображены типовые соединения устройства контроля цепи отключения для BE1-11g.

Рис. 165. Устройство контроля напряжения и непрерывности цепи отключения

Trip Circuit

Цепь отключения

Relay Circuit

Цепь реле

Other Relays

Другие реле

TRIP CIRCUIT MONITOR

МОНИТОР ЦЕПИ ОТКЛЮЧЕНИЯ

Breaker Status Logic = /IN1

Логика статуса выключателя = /IN1

BE1-11g IN1

IN1 BE1-11g

Внимание!

В ситуациях, когда требуется установка входов других устройств

параллельно с катушкой отключения выключателя, эти

устройства могут работать неправильно. Подключение других

устройств параллельно с катушкой отключения вызывает деление

напряжения в момент размыкания выключателя или цепи

отключения. Это может вызывать ложное срабатывание других

устройств и помешать устройству контроля цепи отключения
BE1-11g

надежно определять разомкнутую цепь. Свяжитесь

с Basler Electric, чтобы получить консультацию для подобного

случая применения.
Чувствительный элемент устройства контроля цепи имеет те же

номинальные характеристики, что и напряжение питания. Если

напряжение цепи отключения значительно больше, чем

напряжение питания (например, при использовании устройства

отключения конденсатора), то пользователь должен

запрограммировать BE1-11g на использование для отключения

другого выходного реле. В этой ситуации функция контроля цепи

отключения будет недоступна.

Контроль расцепления цепи (52ТСМ)
