М. рис. 67) – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 135
9424273994 Ред. N1
123
направления не будет в значительной мере зависеть от эффектов взаимного влияния нулевой
последовательности.

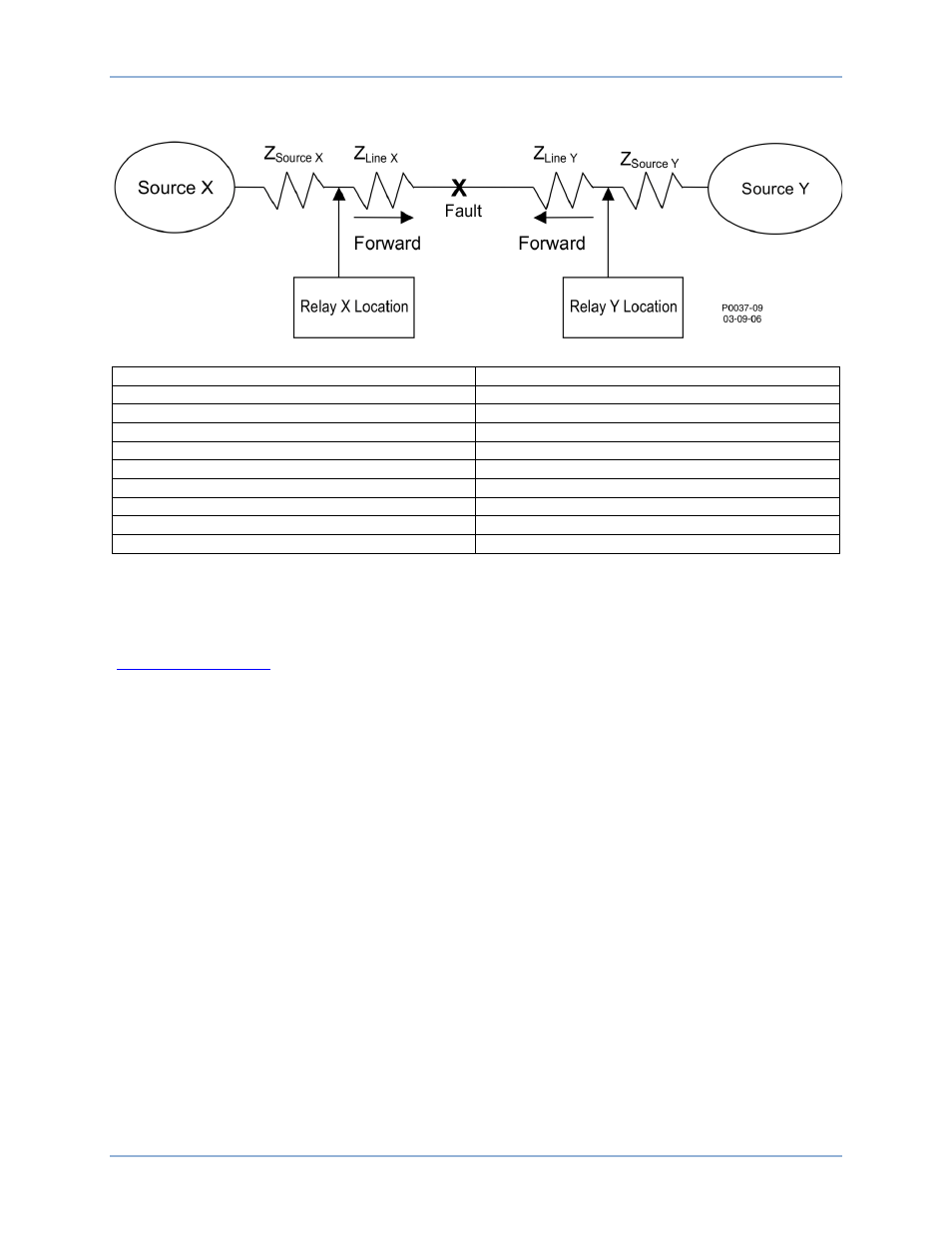

Рис. 67. Направленная релейная защита по сверхтоку
Z
Source X
Z
источник X
Z
Line X
Z
линия X
Z
Line
Y
Z
линия Y
Z
Source Y
Z
источник Y
Source X
Источник X
Fault
Повреждение
Source Y
Источник Y
Forward
Прямое
Relay X Location
Координата реле X
Relay Y Location
Координата реле Y
Дополнительные сведения о теории и расчетах, выполняемых при использовании составляющих
последовательности для определения направления повреждений, см. в документе Directional
Overcurrent Relaying in the DG Environment
(«Направленная релейная защита по сверхтоку
в условиях распределенной генерации») на веб-сайте компании Basler Electric
BE1-11g
Направленная токовая защита (67)
