Таблица 235. Операционные настройки сигнала сбоя синхронизатора ФАПЧ (25A)
Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Попытки замыкания
выключателя
3
Контроль —
Синхронизатор
(25А)
Устанавливает максимальное
допустимое число попыток
замыкания выключателя на 3
Задержка активации
ошибки
синхронизации (с)
5
Контроль —
Синхронизатор
(25А)
Устанавливает задержку
аварийного сигнала по ошибке
синхронизации на 5 секунд
Шаг 2. Будьте готовы контролировать состояние выхода OUT1 (Замыкание выключателя)
и выхода OUT8 (Сбой синхронизатора).
Шаг 3. Подключите сбалансированный трехфазный источник напряжения 69,28 В (фаза-
нейтраль) частотой 60 Гц к клеммам C13 (фаза A), C14 (фаза B), C15 (фаза C) и C16
(нейтраль) устройства BE1-11g. Подайте однофазное напряжение частотой 60 Гц 69,28 В
(фаза-нейтраль), ∠0°, на клеммы C17 (фаза Vx) и C18 (нейтраль Vx). Выходы OUT1
и OUT8 должны оставаться открытыми.
Шаг 4. Подайте напряжение включения измерительного реле на клеммы B3 (IN2+) и B4 (IN2-)
для инициирования попытки замыкания и закрытия выхода OUT1. ВНИМАНИЕ! Подача
напряжения, превышающего напряжение комплектного источника электропитания, может
привести к неустранимому повреждению устройства BE1-11g. Для получения дальнейшей
информации о диапазонах напряжения, подаваемого на входы контактов, см. главу
«Технические характеристики».
Шаг 5. На выходе OUT1 должно произойти макс. три попытки замыкания. Выход OUT8 должен
закрыться приблизительно через 5 секунд после третьей попытки замыкания.
Шаг 6. (Необязательно.) Повторите шаги с 2 по 5 для групп настроек 1, 2 и 3.

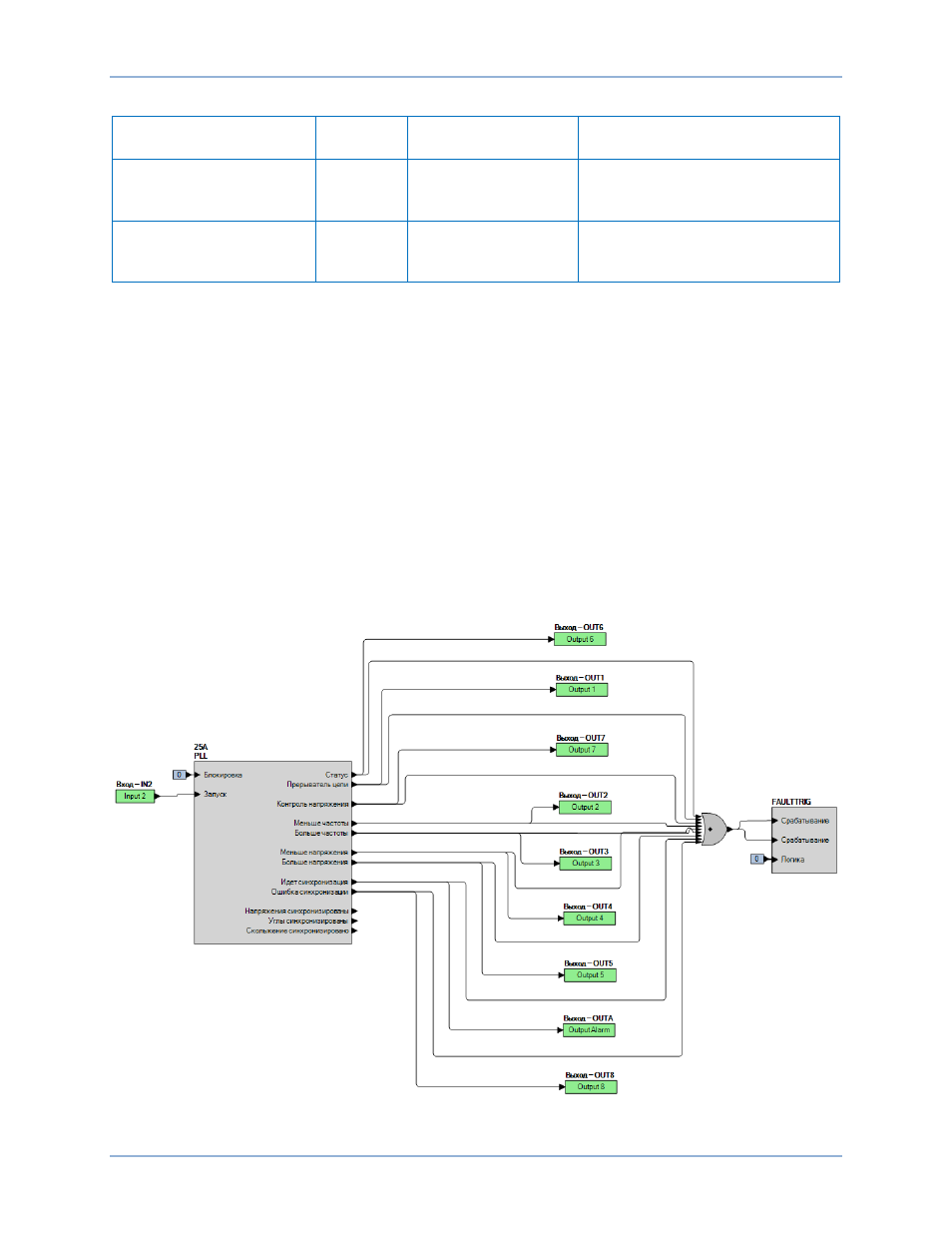

Рис. 316. Настройки BESTlogicPlus 2 (25A)
