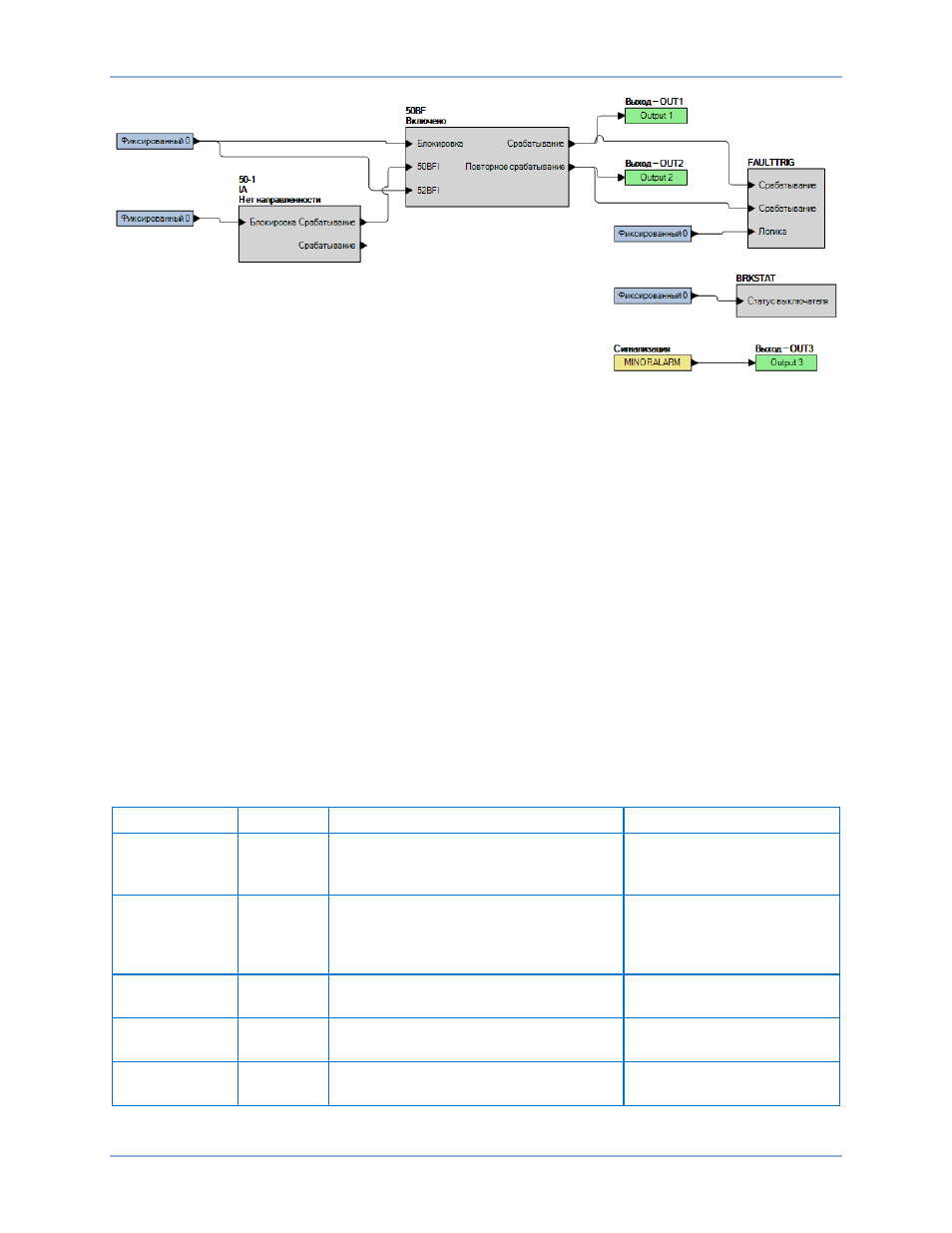

Рис. 301. Настройки BESTlogicPlus (замыкание отключения
на устройстве BE1-11g с контролем по току BFI50)
Шаг 9. Проверьте выдержку времени BF путем подачи тока срабатывания (выше 2 А) на фазу А
в течение не менее 100 мс. Должно произойти отключение 50BF. С помощью ПО
BESTCOMSPlus
загрузите отчет SER и убедитесь, что отключение 50BF было
зарегистрировано спустя 100 мс ±0,5% (1¼ цикла макс. для токов ≥ 5-кратного значения
срабатывания. Максимум 1¾ цикла для величины тока, превышающей значение
срабатывания в 2 раза. Два цикла (макс.) для величины тока, превышающей значение
срабатывания в 1,05 раза) после подачи тока срабатывания.
Шаг 10. (Необязательно.) Увеличьте значение настройки срабатывания 50-1 до 10 А и подайте
номинальный ток на устройство BE1-11g. Обратите внимание на то, что выходы OUT1
и OUT2 не функционируют. Инициирование не препятствует работе функции отказа
выключателя, блокируя логику отказа выключателя.
Шаг 11. Проверьте функцию «Таймер контроля», отправив настройки, приведенные в Таблица
, на устройство BE1-11g с помощью ПО BESTCOMSPlus.
Шаг 12. Подключите источник тока к клеммам D1 и D2 (фаза A). Подайте номинальный ток на
устройство BE1-11g и обратите внимание на функционирование выхода OUT3 и на
отсутствие функционирования выходов OUT1 и OUT2. Для проверки времени управления
подайте номинальный ток и запустите настроенный для испытания таймер. Для
остановки таймера используйте выход OUT3. Зафиксируйте результат.
Таблица 195. Настройки выдержки времени управления
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Срабатывание
фазы
1 A
Защита — Текущий — УРОВ (50BF)
Устанавливает значение
срабатывания для фазы
равным 1 А
Значение
срабатывания
для
заземления
1 A
Защита — Текущий — УРОВ (50BF)
Устанавливает значение
срабатывания для
заземления равным 1 А
Таймер
контроля
100 мс
Защита — Текущий — УРОВ (50BF)
Устанавливает таймер
контроля равным 100 мс
Таймер
выдержки
200 мс
Защита — Текущий — УРОВ (50BF)
Устанавливает таймер
выдержки равным 200 мс
Срабатывание 2 A
Защита — Ток — Максимальная
токовая отсечка (50-1)
Устанавливает значение
срабатывания равным 2 А
Шаг 13. (Необязательно.) Повторите шаги с 1 по 12 для элементов фаз B и C. Примечание.
Настройте режим 50-1 на IB для фазы В и на IC для фазы С.
Испытание на сбой выключателя (50BF)
