Настройки конфигурации задаются подключаемым модулем ВЕ1-11 для BESTCOMSPlus. Для
программирования настроек конфигурации используйте «Настройки меню», чтобы открыть
подменю «Программируемые выходы», «Удаленные аналоговые выходы» и выбрать модуль
и выход. См. Рис. 386. В раскрывающемся меню «Выбор параметров» выберите параметр.
Выберите тип выхода. Контроль за аналоговыми выходами и их статус всегда отображаются на
соответствующих экранах измерений. Устройство BE1-11g выдает сообщение «Вне диапазона»,
когда модуль РДТ отсоединен.
Диапазон устанавливается для выбранного типа выхода. «Минимальные параметры» соотносятся
с «Минимальным выходным током» или «Минимальным выходным напряжением»,
а «Максимальные параметры» соотносятся с «Максимальным выходным током» или
«Максимальным выходным напряжением».

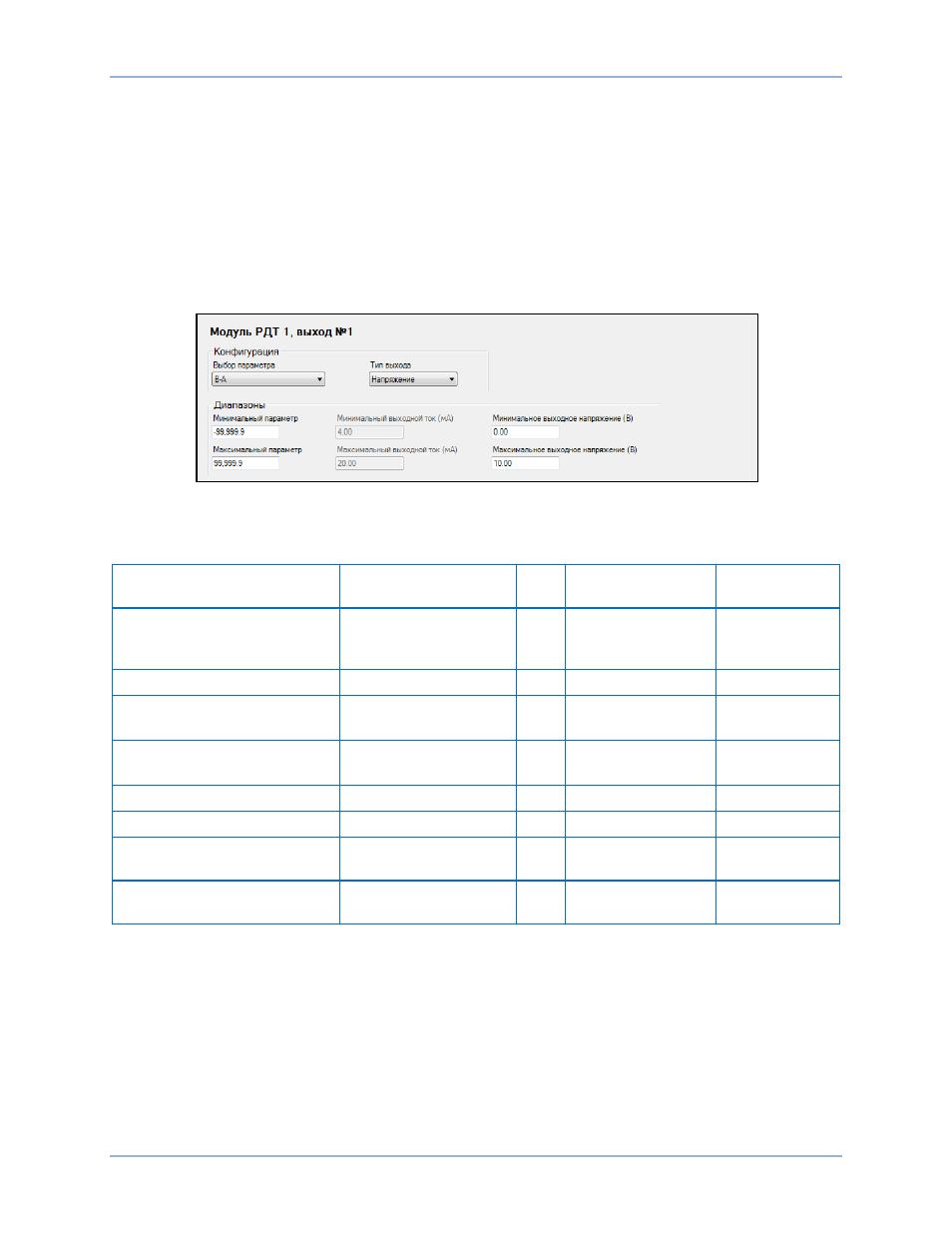

Рис. 386. Экран «Модуль 1, выход #1»
В Таблица 258 представлены настройки конфигурации для удаленных аналоговых выходов.
Таблица 258. Настройки конфигурации для удаленных аналоговых выходов
Настройка
Диапазон
Шаг
Единица
измерения
По
умолчанию
Выбор параметра
Напряжение, Ток,
Частота,
Мощность и т.д.
н/п
н/п
В·А
Тип выхода
Напряжение или ток
н/п
н/п
Напряжение
Минимальный параметр
от –99 999,9 до
99 999,9
0,1
н/п
–99 999,9
Максимальный параметр
от –99 999,9 до
99 999,9
0,1
н/п
–99 999,9
Минимальный входной ток
4 – 20
0,01
миллиампер
4
Максимальный входной ток
4 – 20
0,01
миллиампер
20
Минимальное входное
напряжение
0 – 10
0,01
Вольт
0
Максимальное входное
напряжение
0 – 10
0,01
Вольт
10
Измерение удаленных аналоговых выходов
Получение параметров измерений аналоговых выходов осуществляется в BESTCOMSPlus, через
«Меню измерения», в котором открывается подменю «Аналоговые измерения», «Аналоговые
выходы». BESTCOMSPlus должна быть онлайн вместе с BE1-11g, чтобы просмотреть измерение
аналоговых выходов. Параметры также можно получить через дисплей передней панели «Меню —
Аналоговые измерения — Аналоговые выходы».
