Настройка
Значение
Экран в BESTCOMSPlus
Описание
Режим
элемента
Vx, 3-
я
гармоника
Защита — Напряжение —
Минимальное
напряжение (27X-1)
Включает функцию 27X-1 для
режима «Vx, 3-я гармоника»
Уровень
блокировки
10
В
Защита — Напряжение —
Минимальное
напряжение (27X-1)
Устанавливает уровень
блокировки равным 10 В
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Выбирает независимую
выдержку времени
27Х-1 3-я
гармоника
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер «Vx, 3-я
гармоника» для функции
27X-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 283.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 27X-1.
•
Выход OUT2 закрывается для срабатывания 27X-1.
•
Функция записи неисправностей включена.

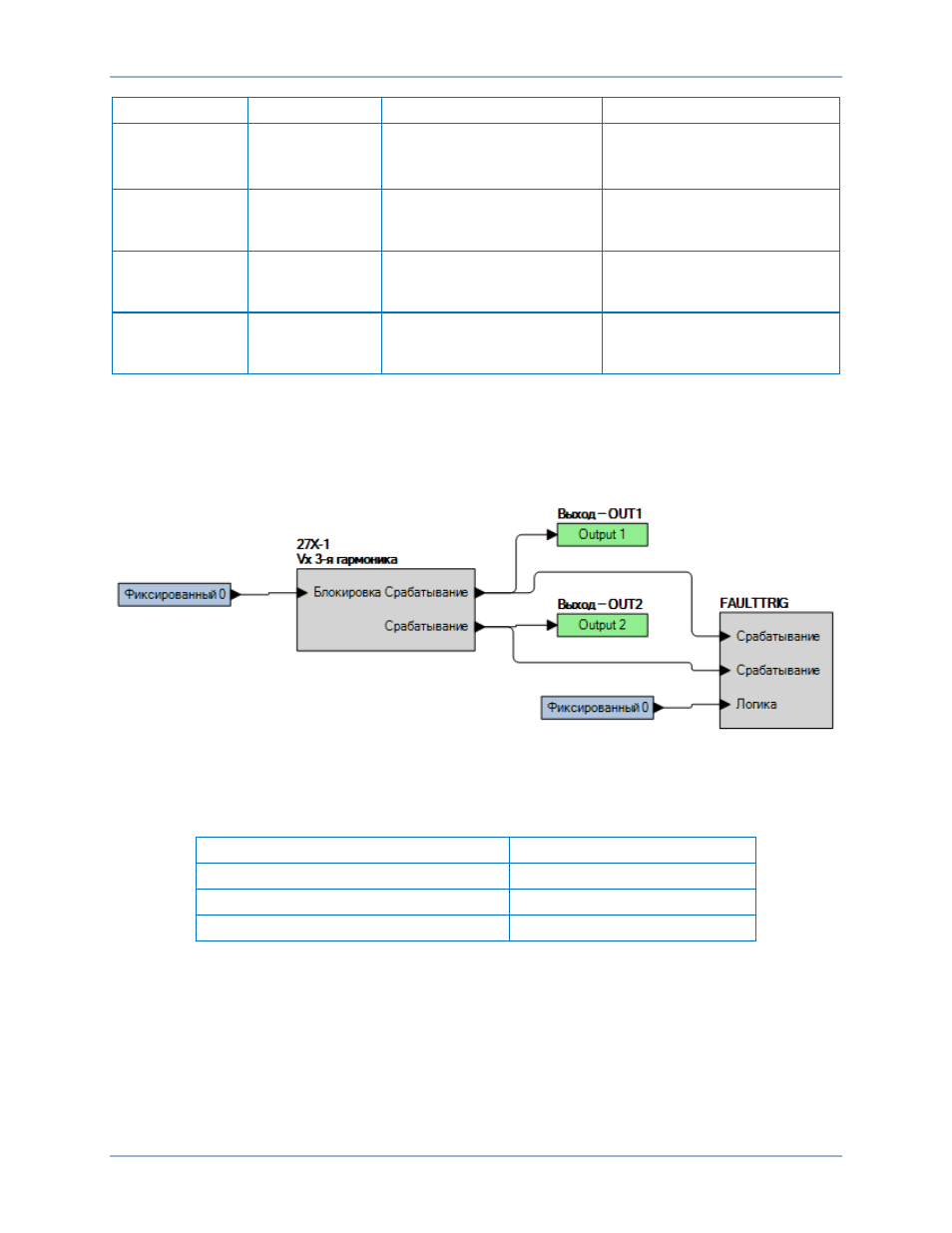

Рис. 284. Настройки BESTlogicPlus (режим «Vх, 3-я гармоника»)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Минимальное напряжение (27X-1)» и отправьте тестовые настройки. приведенные
в Таблица 152, на устройство BE1-11g.
Таблица 152. Тестовые настройки срабатывания (режим «Vх, 3-я гармоника»)
Настройка срабатывания
Выдержка времени
115 В
50 мс
65 В
50 мс
20 В
50 мс
Шаг 4. Будьте готовы отслеживать работу функции 27X-1, которую можно контролировать на
выходе OUT2 (см. Рис. 284).
Шаг 5. Подключите однофазный источник гармонического (3-я гармоника) напряжения 120 В
переменного тока и подайте напряжение на вход Vx и на клеммы C17 (полярность) и C18
(аполярность).
Шаг 6. Медленно понижайте напряжение до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее на передней панели появился блинкер
27X-1-
3RD. Медленно повышайте напряжение до открытия выхода OUT2. Зафиксируйте
значение сброса. Сбросьте блинкер.
Испытание на понижение вспомогательного напряжения (27X)
