Типовые варианты применения
Настройки и измерения используются для определения, находится ли измеренный импеданс
системы в диапазоне критерия срабатывания, чтобы указать на отсутствие возбуждения.
Критерий срабатывания представляет собой две окружности mho, нижняя точка которых смещена
вдоль оси R на одинаковое расстояние, которое обычно задается равным 1,1*Xd. Диаметр
меньшей окружности (Z1), как правило, задают таким, чтобы верхняя точка окружности находилась
на X’d/2 ниже оси R. Большую окружность (Z2) и направленную блокировку задают так, чтобы
согласовать их с пределом устойчивости генератора в установившемся состоянии. В большей
окружности предусматривается временная задержка, призванная предотвратить ложное
срабатывание. См. Рис. 87.

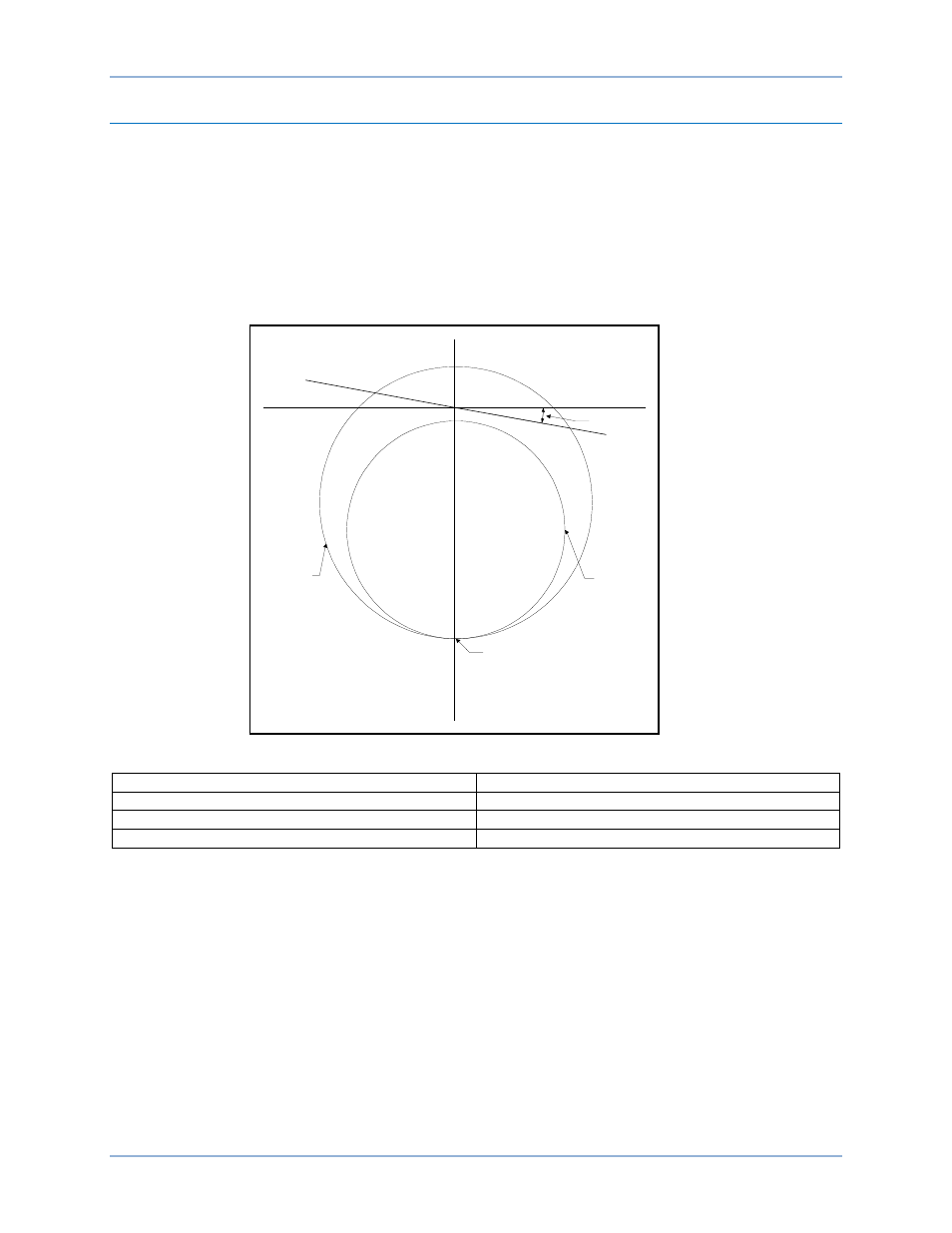

Рис. 87. Типовые варианты применения
Blinder Angle
Угол створки
Z2 Diameter
Диаметр Z2
Z1 Diameter
Диаметр Z1
Offset
Сдвиг
X
Offset
Z1 Diameter
Z2 Diameter
R
Blinder Angle
P0037-02
01-16-06
BE1-11g
Защита от потери возбуждения — на основании импеданса (40Z)
