9424273994 Ред. N1
267
Потеря предохранителя (60FL)
Элемент КИН (60FL) обнаруживает отключение предохранителя или потерю потенциала
в трехфазной системе.
Для логического соединения элементов используется экран BESTlogic™Plus в ПО
BESTCOMSPlus
® , для выполнения операционных настроек — экран «КИН (60FL)». В конце данной
главы приводится сводка с указанием логических выходов и операционных настроек.
Путь навигации в BESTCOMSPlus: Проводник настроек, Конфигурация сигнализации, КИН (60FL)
Путь навигации в ЧМИ: Проводник настроек, Конфигурация сигнализации, КИН (60FL)
Функционирование элемента
Элемент 60FL обнаруживает отключение предохранителя и потерю потенциала с помощью
порогов напряжения и тока, которые выражены в виде процента от номинального напряжения
и тока. Информацию об изменении номинального напряжения и тока см. в главе «Конфигурация».
Когда логика элемента 60FL переходит в состояние «истина», то выход «КИН» тоже получается
значение «истина». Логическая схема показана на Рис. 170. Логические параметры приведены
в Таблица 92.
Логика срабатывания Срабатывание 60FL = (A * C * G * J * P) + (E * F * G * J) (см. Таблица 92.)
Логика сброса
Сброса 60FL = H * /K */L (см. Таблица 92.)

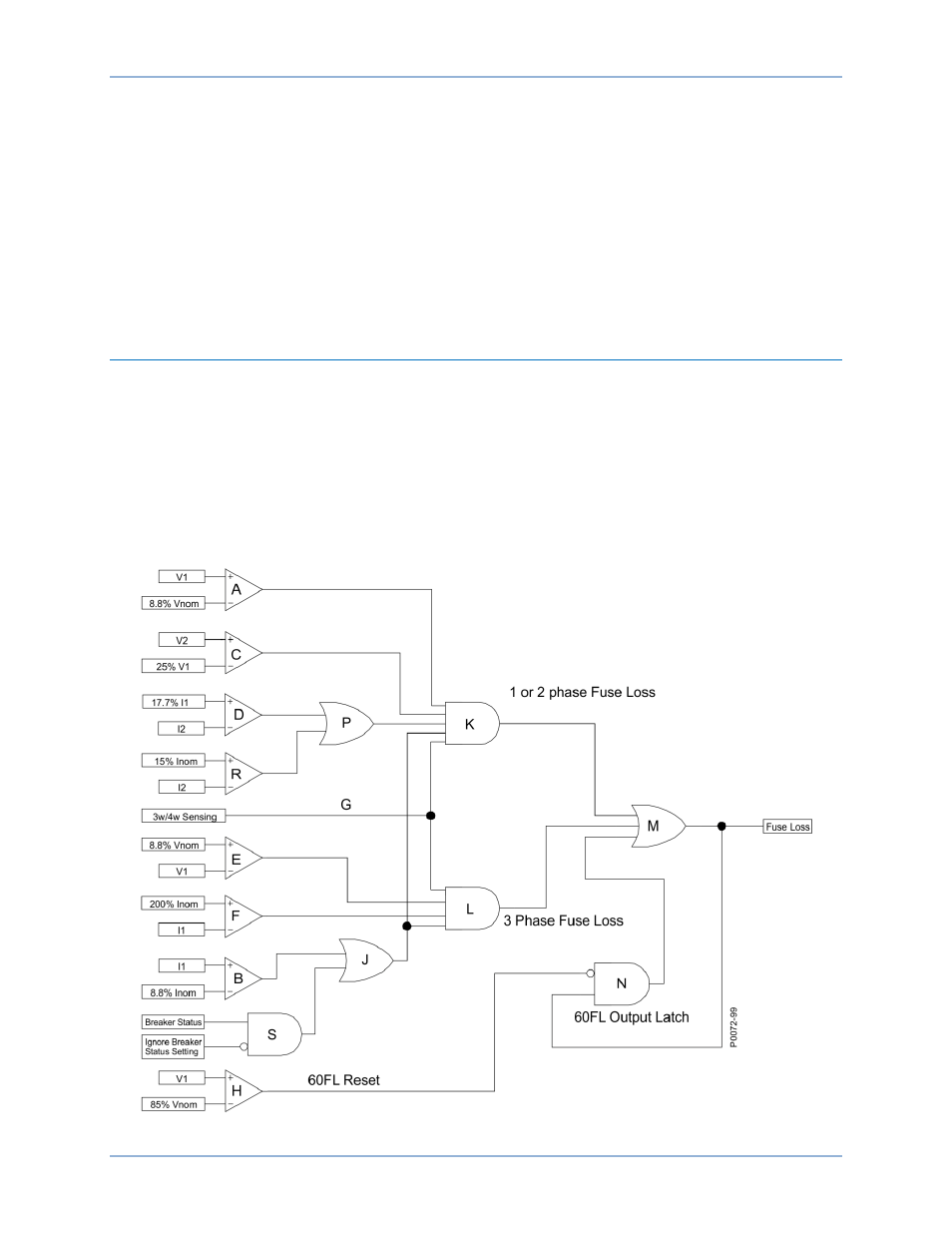

Рис. 170. Логика элемента защиты от потери предохранителя
