Композиция BESTlogic™Plus
Существует три основные группы объектов, используемых для программирования BESTlogicPlus.
Этими тремя группами являются вход/выход, компоненты и элементы. Подробнее о том, как эти
объекты используются для программирования в BESTlogicPlus, см. ниже в разделе
Программирование BESTlogicPlus.
Ввод-вывод
Эта группа содержит «Объекты входа», «Объекты выхода», «Межстраничные объекты»
и «Сигнализации». Объекты входа могут быть логически подключены к любому входу логического
блока. Объекты выхода могут быть логически подключены к любому выходу логического блока.
В Таблица 98 перечислены названия и описания объектов в группе входа/выхода.

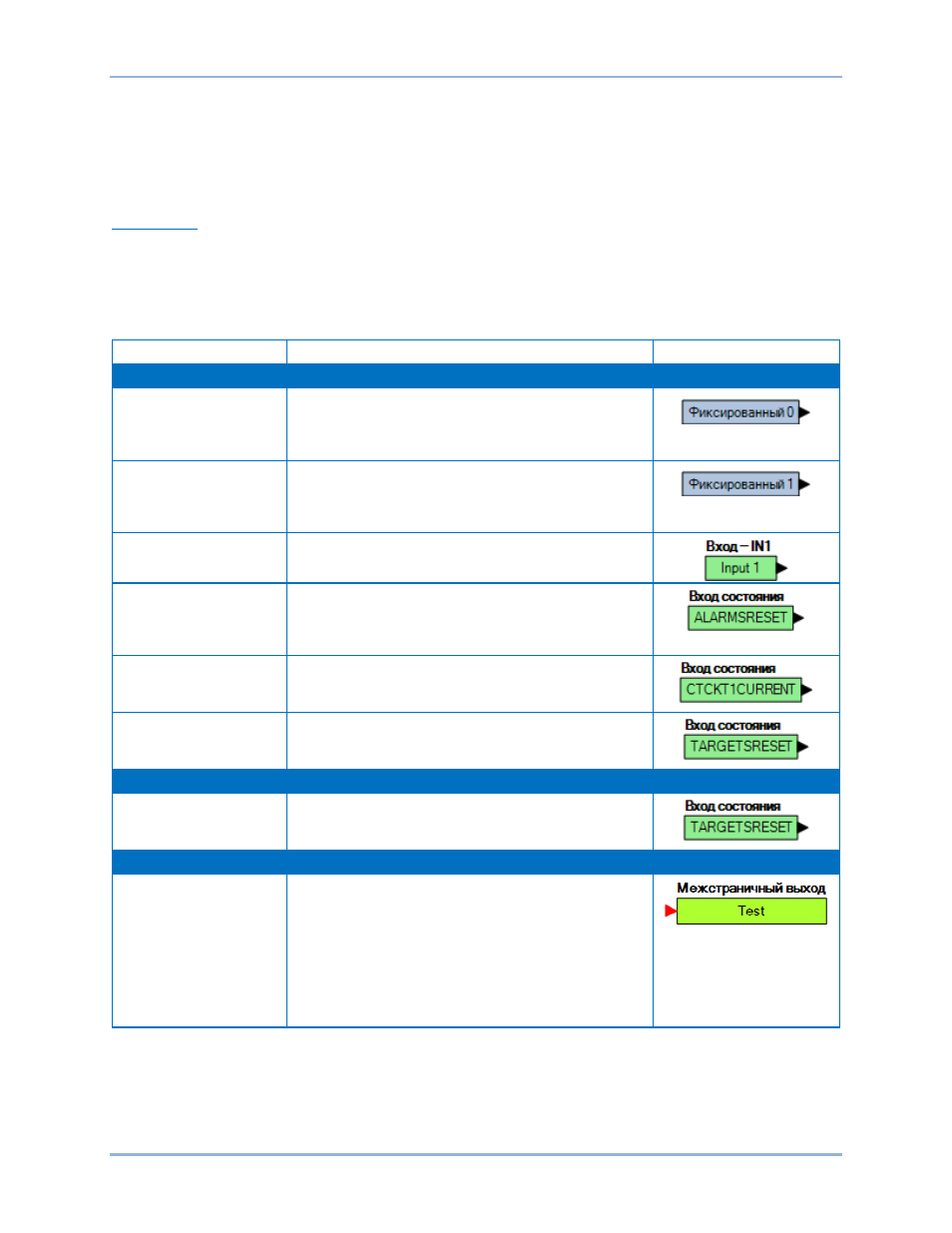

Таблица 98. Группа входа/выхода, названия и описания
Имя
Описание
Обозначение
Объекты входа
Логика 0
Всегда ложное состояние (низкий уровень). Дважды
щелкните или щелкните правой кнопкой мыши на
объекте, чтобы изменить фиксированное состояние
с 0 на 1.
Логика 1
Всегда истинное состояние (высокий уровень).
Дважды щелкните или щелкните правой кнопкой
мыши на объекте, чтобы изменить фиксированное
состояние с 1 на 0.
Физические входы
IN1–IN7
Истинно, если активен физический вход х.
Входы статуса
Сброс сигнализации
Вход состояния «Сброс сигнализации» на мгновение
переходит на высокий уровень, если очищены
аварийные и предупредительные сигналы, а также
логика.
Входы статуса
Обнаружен ток в цепи
трансформатора тока 1
Вход состояния «ТТ, цепь 1, обнаружен ток»
переходит на высокий уровень, если значение
переменного тока на 5% превышает номинальное.
Входы статуса
Сброс блинкера
Вход состояния «Сброс блинкера» на мгновение
переходит на высокий уровень, если очищены
блинкеры.
Объекты выхода
Физические выходы
OUT1–
OUT8 и OUTA
Физические выходы с 1 по 8 и A.
Межстраничные объекты
Межстраничный выход
Используется в сочетании с межстраничным входом
для преобразования выхода на одной логической
странице в вход на другой логический странице.
Выходы можно переименовывать, щелкнув правой
кнопкой мыши и выбрав «Переименовать выход».
Щелчок правой кнопкой мыши также покажет те
страницы, на которых можно найти
соответствующие входы. Выбрав страницу, можно
перейти к этой странице.
