Настройка
Значение
Экран в BESTCOMSPlus
Описание
Режим 27/59
PN
Параметры системы —
Измерительные
трансформаторы
Устанавливает для
настройки «27/59 Режим»
значение «фаза-нейтраль»
Режим элемента V2
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Включает функцию 27X-1
для режима V2
Уровень
блокировки
10
В
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Устанавливает уровень
блокировки равным 10 В
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Выбирает независимую
выдержку времени
27X-1 V2
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер V2 для
функции 27X-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 282.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 27X-1.
•
Выход OUT2 закрывается для срабатывания 27X-1.
•
Функция записи неисправностей включена.

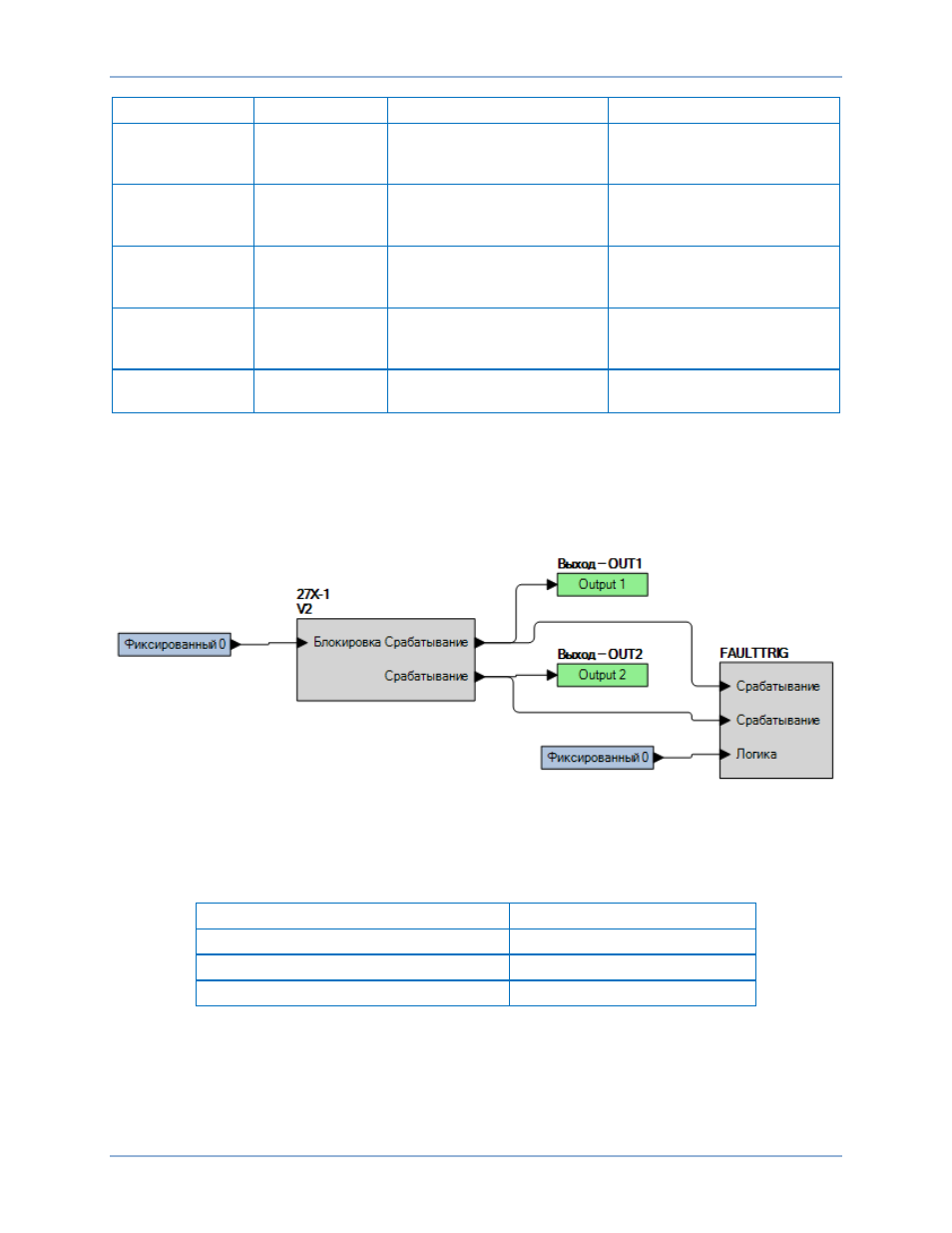

Рис. 282. Настройки BESTlogicPlus (режим V2)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Минимальное напряжение (27X-1)» и отправьте тестовые настройки. приведенные
в Таблица 146, на устройство BE1-11g.
Таблица 146. Тестовые настройки срабатывания (режим V2)
Настройка срабатывания
Выдержка времени
78 В
50 мс
38 В
50 мс
22 В
50 мс
Шаг 4. Будьте готовы отслеживать работу функции 27X-1, которую можно контролировать на
выходе OUT2 (см. Рис. 282).
Шаг 5. Подключите однофазный источник напряжения на 240 В переменного тока и подайте
напряжение на клеммы C13 (фаза A) и C16 (нейтраль). Для испытания однофазного
входа значение V2 = напряжение на фазе А / 3. Таким образом, устройство BE1-11g
должно активироваться при значении, которое в три раза больше значения настройки,
при использовании только однофазного входа. Например, для определения
