130
9424273994 Ред. N1

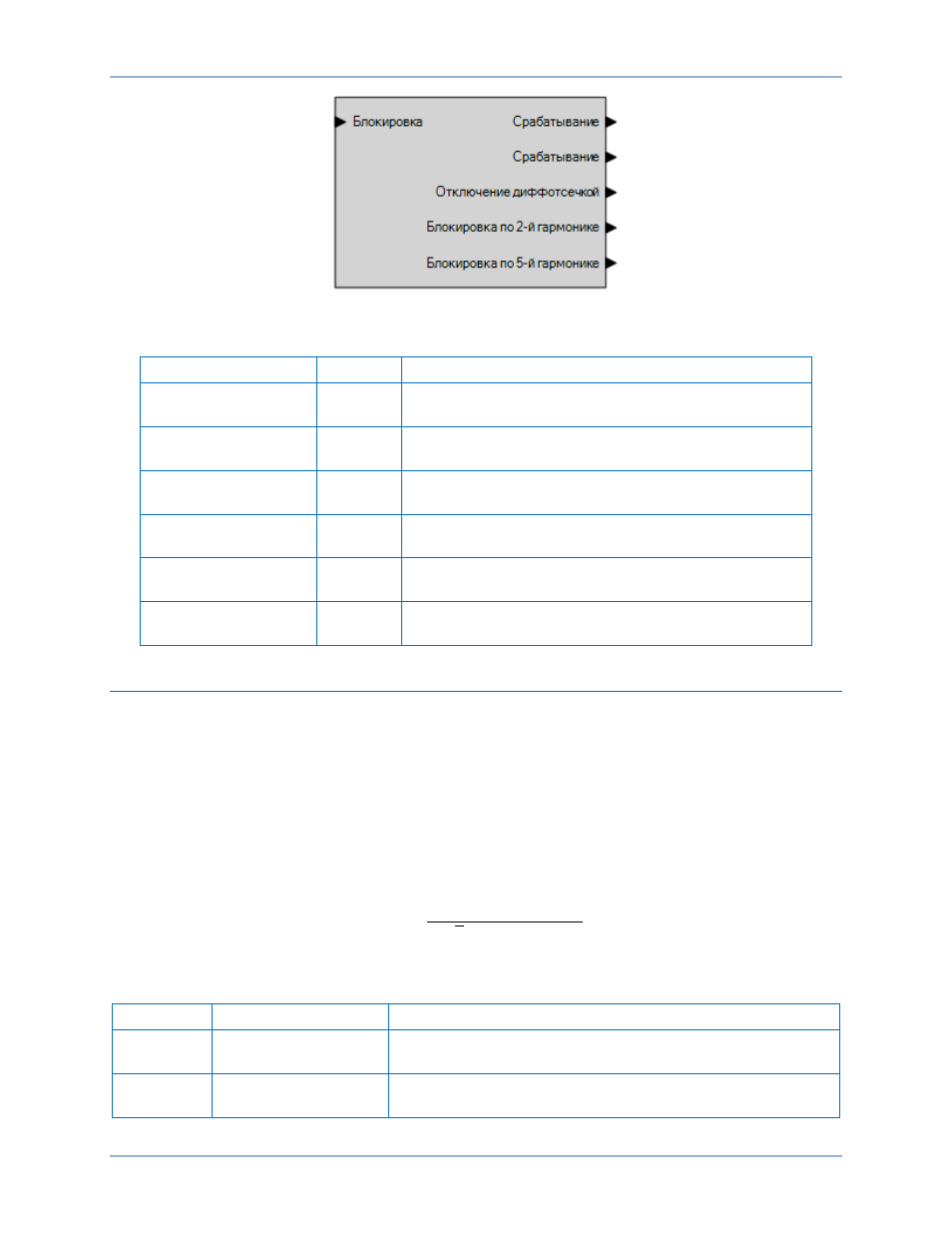

Рис. 70. Логический блок элемента дифференциально-фазной токовой защиты
Таблица 39. Логические входы и выходы
Имя
Функция
Назначение
Блокировка
Вход
Отключает функцию 87, если имеет значение
«истина»
Расцепление
Выход
Имеет значение «истина», когда элемент 87
находится в положении работы
Срабатывание
Выход
Имеет значение «истина», когда элемент 87
находится в положении срабатывания
Отключение
дифотсечкой
Выход
Имеет значение «истина», когда элемент 87
находится в положении отключения дифотсечкой
Блокировка по 2-й
гармонике
Выход
Имеет значение «истина», когда элемент 87
блокируется соотношением 2-й гармоники
Блокировка по 5-й
гармонике
Выход
Имеет значение «истина», когда элемент 87
блокируется соотношением 5-й гармоники
Настройки
Выполнение компенсации корректировки плеча
Перед использованием элемента (87) дифференциально-фазной токовой защиты выполняется
корректировка плеча измеренных токов для устранения несоответствия величины. Коэффициенты
корректировки плеча можно рассчитать вручную по Уравнение 13.
В качестве альтернативы можно ввести основные параметры MVA и kV (Таблица 40), после чего
система BE1-11g выполнит расчет коэффициентов корректировки плеча с использованием
коэффициента ТТ (CTR) и коэффициента компенсации (COMP) из параметров функции входов
измерения тока. Для трансформаторов данное несоответствие будет минимальным, если
используются фактические номинальные величины напряжения трансформатора.
𝑇𝐴𝑃𝑛 =
𝑀𝑉𝐴 × 1000 × 𝐶𝑂𝑀𝑃𝑛
√3 × 𝑘𝑉𝑛 × 𝐶𝑇𝑅𝑛
Уравнение 13. Расчет коэффициентов корректировки плеча
Таблица 40. Основные параметры MVA и kVn
Параметр
Описание
Пояснение
Tapn
Обмотка торможения Система BE1
-11g
оснащена двумя обмотками торможения
(2 плеча)
MVA
Основная величина
MVA
Мощность МВА полной нагрузки или наибольший номинал
защищенного оборудования
