46
9424273994 Ред. N1
Для этого используется один из таймеров общего назначения (62), для которого следует выбрать
режим «с выдержкой на срабатывание/отпадание». Настройте логику таймера таким образом,
чтобы он активировался входом положения выключателя, и установите для таймера срабатывание
через два цикла и отпадание через два цикла. То же самое можно сделать для замыкающегося

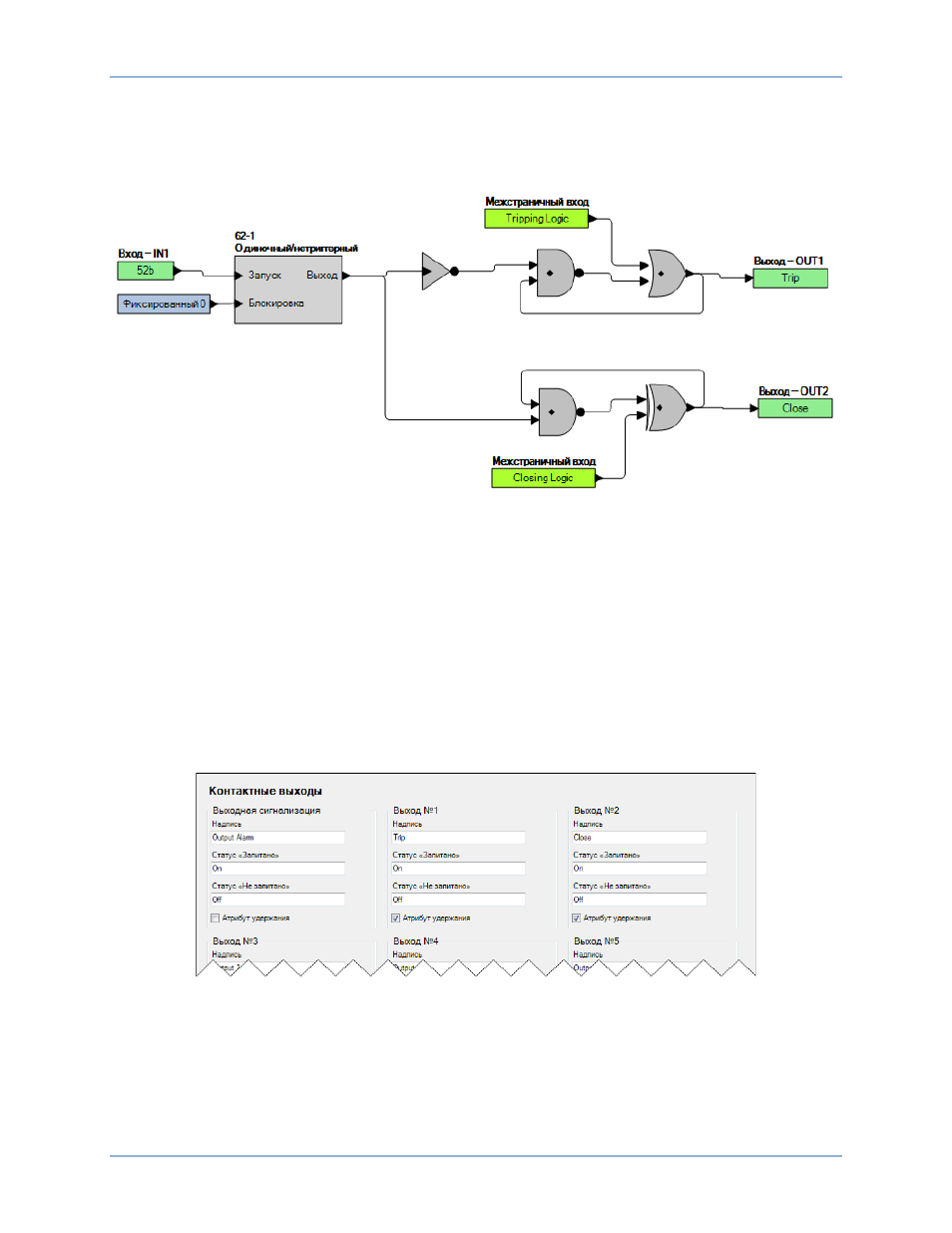

выхода. На Рис. 33 представлена логическая схема удержания.
Рис. 33. Логическая схема удержания релейных выходов
Настройка релейных выходов
Путь навигации в BESTCOMSPlus: Проводник настроек, Программируемые выходы,
Контактные выходы
Путь навигации в ЧМИ: Недоступно на передней панели
Настройки и метки релейных (контактных) выходов устанавливаются в ПО BESTCOMSPlus.
Каждый из выходов имеет одну настройку и три метки. Настройка называется «Атрибут
удержания». Метки предназначены для описания выхода, описания статуса «Запитано»
и описания статуса «Не запитано». Метки используются в отчетах устройства BE1-11g.
Чтобы изменить настройки или метки, в области «Проводник настроек» откройте подменю
«Программируемые выходы» и «Контактные выходы», как показано на Рис. 34.
Рис. 34. Экран «Контактные выходы»
Управление переопределением логики контактного выхода
Путь навигации в BESTCOMSPlus: Меню измерения, Управление, Управление выходами
Путь навигации в ЧМИ: Меню измерения, Управление, Контакты управления выходами
Релейные входы и выходы
BE1-11g
