Блокировка элементов, Логические соединения – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 72
60
9424273994 Ред. N1

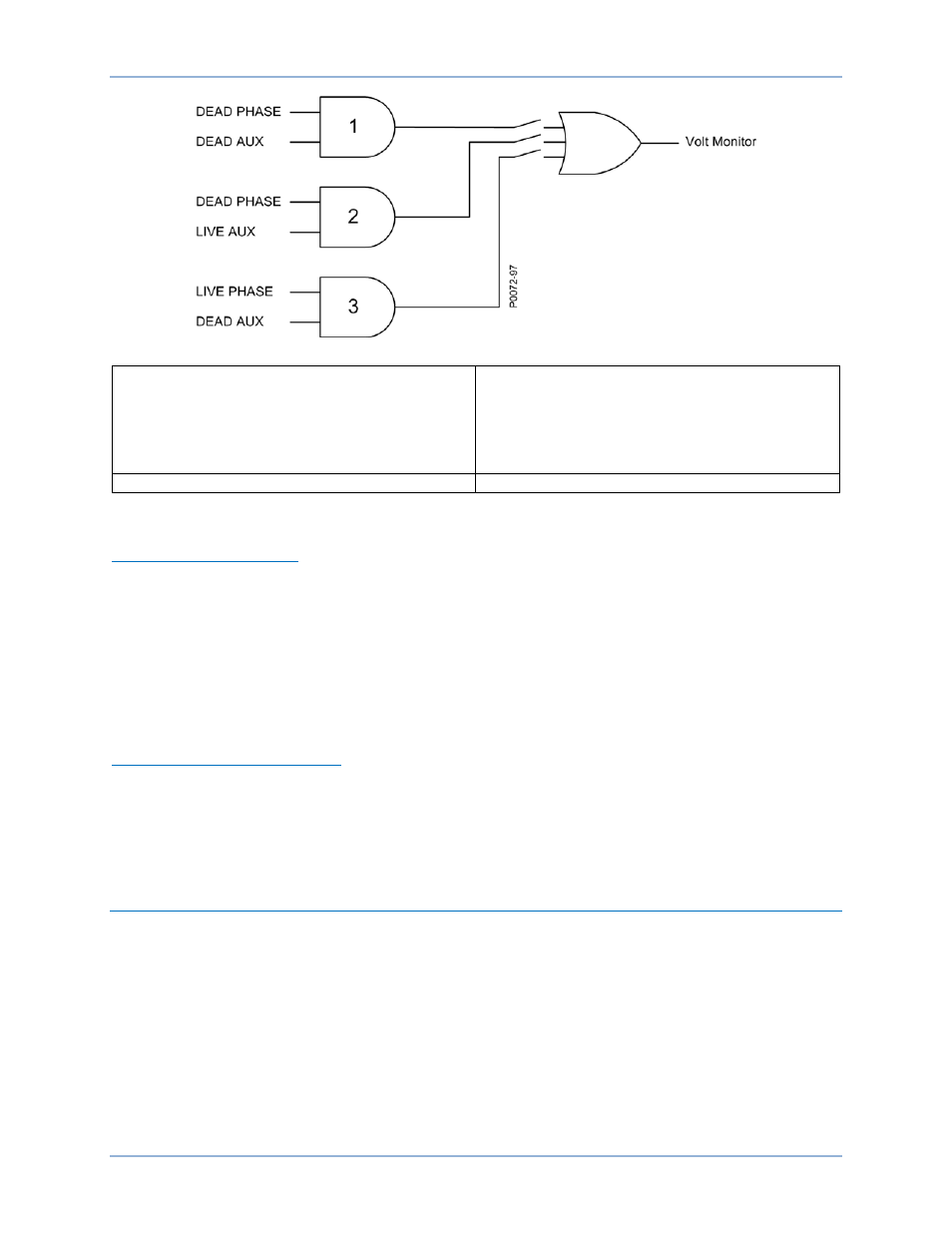

Рис. 41. Логика контроля напряжения
DEAD PHASE
DEAD AUX
DEAD PHASE
LIVE AUX
LIVE PHASE
DEAD AUX
КОНЛ (фаза)
КОНШ
КОНЛ (фаза)
КННШ
КННЛ
КОНШ
Volt Monitor
Контроль напряжения
Блокировка элементов
Потеря предохранителя
Для блокировки защиты элемента 25 при обнаружении отключения предохранителя или падения
потенциала в трехфазной системе можно использовать элемент КИН (60FL) устройства BE1-11g.
Если логика срабатывания элемента 60FL имеет значение «истина» и включен элемент
блокировки фазного напряжения/V1, то все функции, в которых используется фазное напряжение,
будут заблокированы. Дополнительные сведения о функции 60FL см. в главе «Потеря
предохранителя (60FL)».
Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам. Соедините вход «Блокировка» элемента с необходимой логикой в BESTlogicPlus. При
первом выборе элемента в окне «Элементы» логика условия для входа «Блокировка» по
умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов контроля синхронизма в BESTlogicPlus используется экран
BESTCOMSPlus
. Логический блок элемента контроля синхронизма изображен на Рис. 42. Сводка
по входам и выходам логик представлена в таблице Таблица 12.
Защита контроля синхронизма (25)
BE1-11g
