«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов защиты от понижения фазного напряжения служит экран
BESTlogicPlus
в ПО BESTCOMSPlus. На Рис. 44 представлен логический блок элемента защиты от
понижения фазного напряжения. Сводка по входам и выходам логик представлена в таблице

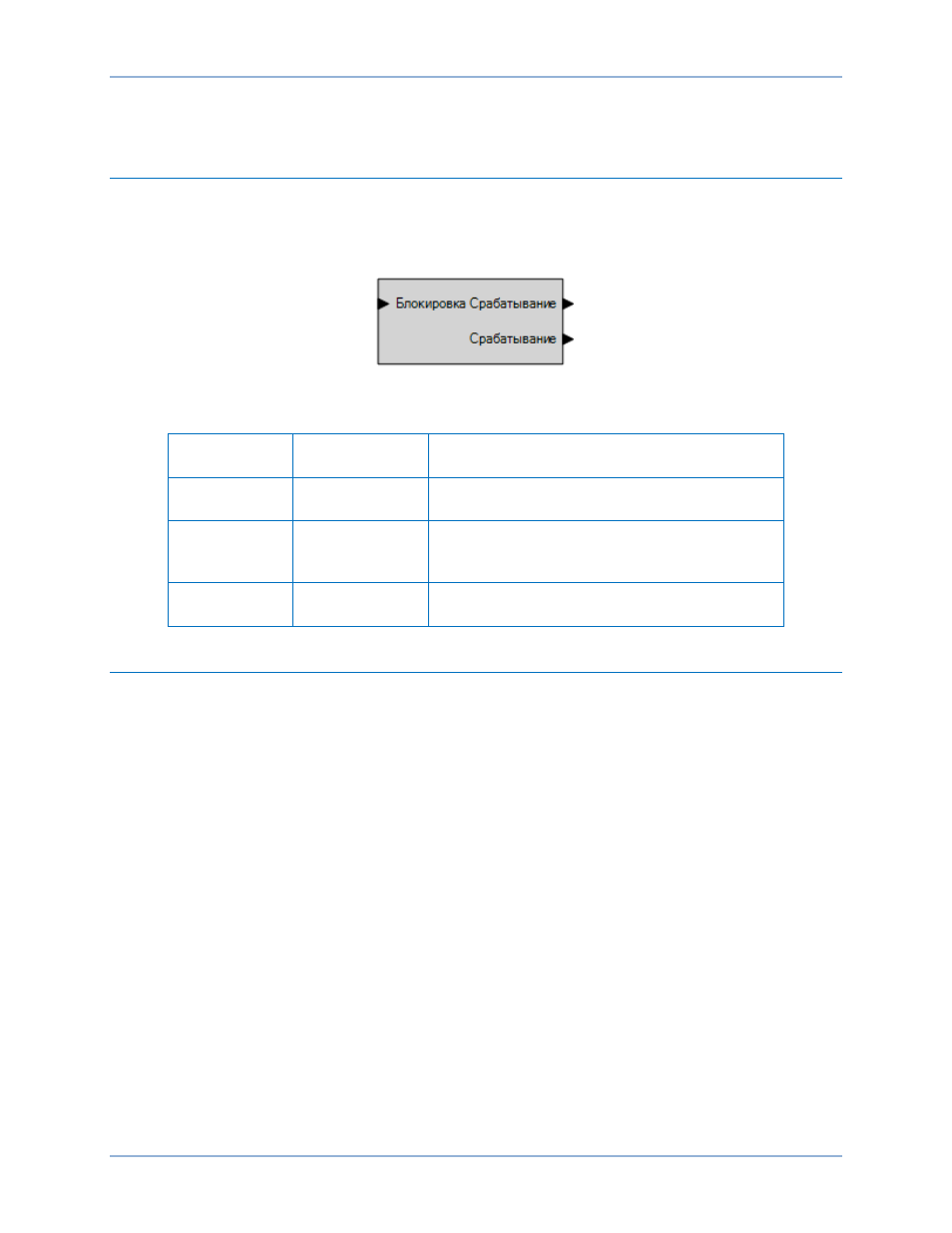

Рис. 44. Логический блок элемента защиты от понижения фазного напряжения
Таблица 14. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 27Р, если имеет
значение «истина»
Расцепление
Выход
Имеет значение «истина», если элемент 27Р
находится в состоянии начала периода
работы
Срабатывание
Выход
Имеет значение «истина», если элемент 27Р
находится в состоянии срабатывания
Операционные настройки
Для выбора операционных настроек элементов защиты от понижения фазного напряжения
в BESTCOMSPlus используется экран настроек «Минимальное напряжение (27Р)» (см. Рис. 45).
Сводка по диапазонам значений настроек и значениям по умолчанию представлена в Таблица 15.
