Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для групп настроек 1, 2 и 3.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для элементов 81-2, 81-3, 81-4, 81-5, 81-6, 81-7
и 81-8.
Проверка срабатывания при пониженной частоте
Шаг 1. С помощью BESTCOMSPlus отправьте операционные настройки, приведенные в Таблица
, на устройство BE1-11g. Сбросьте все блинкеры.
Таблица 176. Операционные настройки (понижение частоты)
Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Режим
элемента
Понижение Защита — Частота
(81-1)
Включает функцию 81-1 для режима
«Меньше»
Источник
Фазный ТН Защита — Частота
(81-1)
Устанавливает в качестве источника
фазный ТН
Блокировка
напряжения
40 В
Защита — Частота
(81-1)
Устанавливает значение
срабатывания блокировки
напряжения равным 40 В
81-
1 Меньше
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер понижения
частоты для элемента 81-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 293.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 81-1.
•
Выход OUT2 закрывается для срабатывания 81-1.
•
Функция записи неисправностей включена.

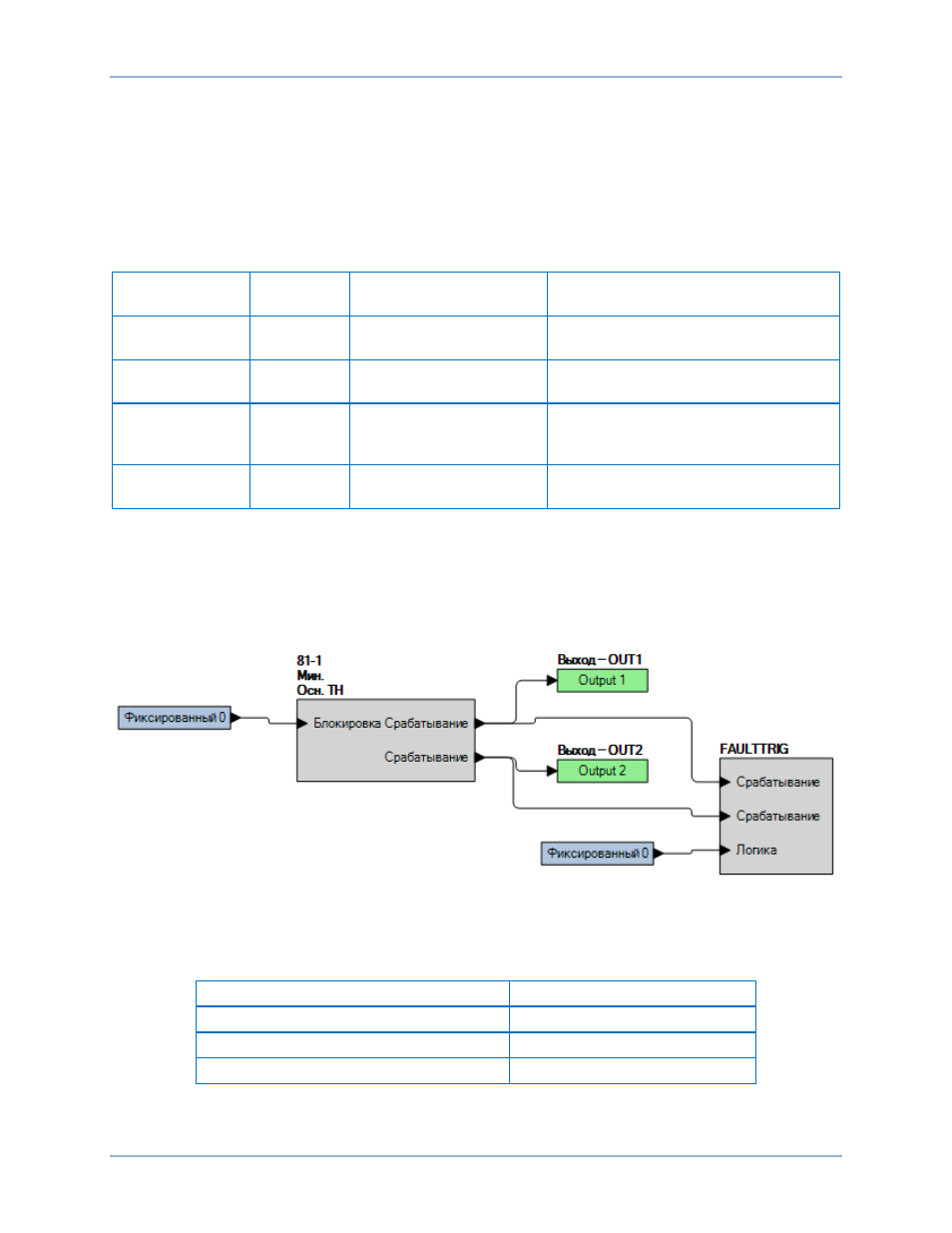

Рис. 293. Настройки BESTlogicPlus (понижение частоты)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Частота — Частота (81-1)»
и отправьте тестовые настройки, приведенные в Таблица 177, на устройство BE1-11g.
Таблица 177. Тестовые настройки срабатывания («Пониженная частота»)
Настройка срабатывания
Выдержка времени
42 Гц
0 мс
46 Гц
0 мс
48 Гц
0 мс
Шаг 4. Будьте готовы отслеживать работу функции 81-1, которую можно контролировать на
выходе OUT2 (см. Рис. 293).
