47
Каждый релейный выход можно контролировать напрямую, используя функцию контроля выходов
SBO. Выражение логики выхода, которое обычно контролирует состояние выхода, можно
переопределить, чтобы перевести выход в импульсный режим, удерживать разомкнутым или
удерживать замкнутым. Эту функцию удобно использовать при проведении испытаний. Для
контроля за переопределением логики выхода программируемая функция сигнализации содержит
точку сигнализации. Дополнительные сведения о программируемых сигнализациях см. в главе
«Сигнализация». Доступ к управлению переопределением логики выхода возможен через
интерфейс передней панели управления или в ПО BESTCOMSPlus. В области «Меню измерения»
в подменю «Управление» выберите пункт «Выход управления». См. Рис. 35.

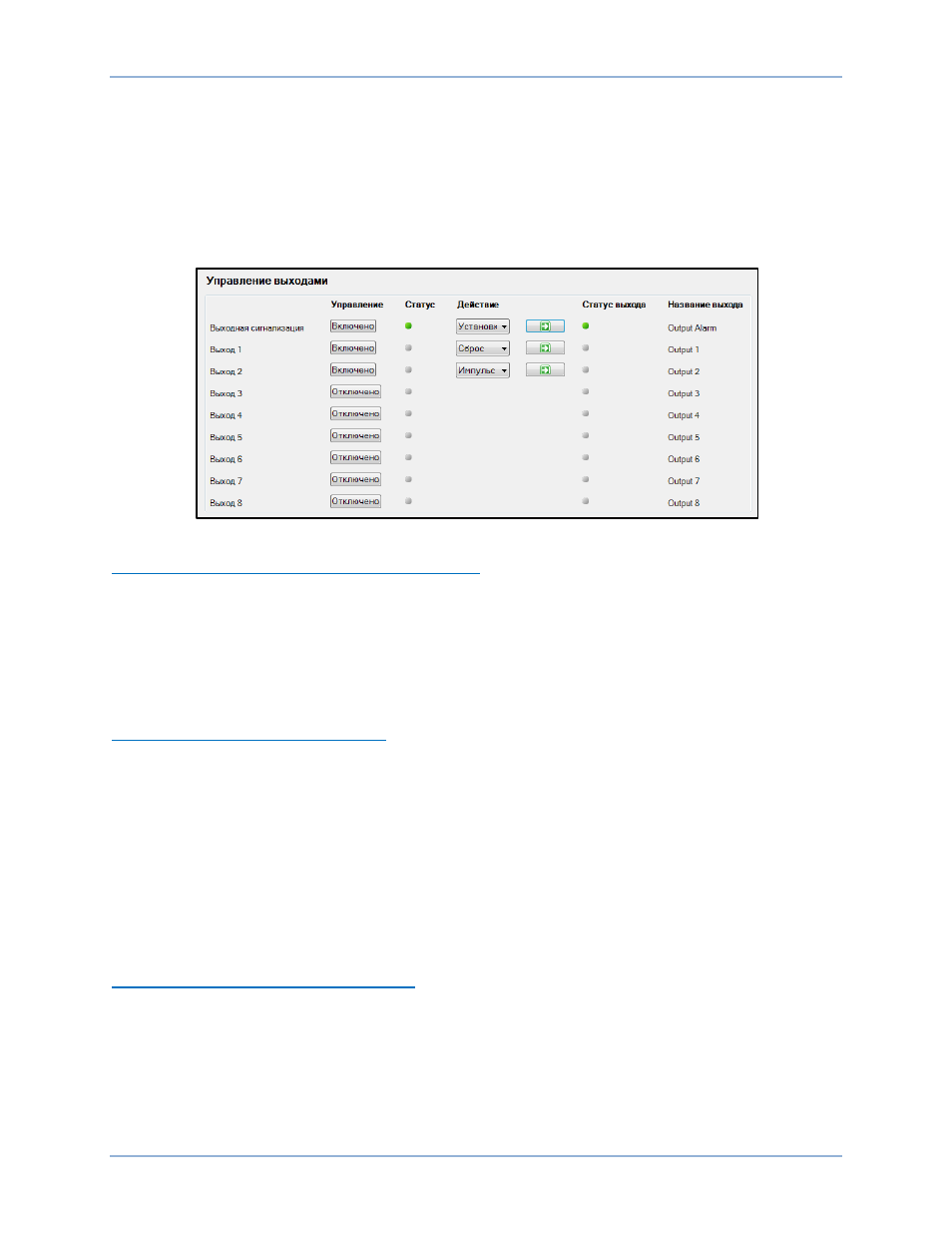

Рис. 35. Экран «Управление выходами»
Включение управления переопределением логики
По умолчанию управление переопределением логики выключено. Перед началом использования
функции управления необходимо включить переопределение логики выхода. Включение
управления переопределением логики с передней панели невозможно. Включить эту функцию
можно только через коммуникационный порт, используя ПО BESTCOMSPlus (Рис. 35). Нажмите
кнопку «Отключено» рядом с выходом, которым необходимо управлять. При этом надпись на
кнопке изменится на «Включено», и справа появится раскрывающийся список с тремя действиями:
«Сброс», «Установка» и «Импульс».
Подача импульса на релейный выход
Подача импульса на выход устройства BE1-11g позволяет проверить исправность этого выхода
без включения элемента измерения или времени. Эту функцию удобно использовать для проверки
системы защиты и управления. После получения импульса статус выхода изменяется с текущего
(определенного в выражении логики виртуального выхода) на противоположный на период 200 мс.
По истечении 200 мс выход автоматически переходит в состояние управления логикой.
В столбце «Действие» выберите значение «Импульс» в раскрывающемся списке и щелкните
зеленую стрелку справа. Чтобы включить режим управления передачей импульсов, можно также
использовать путь Metering (Измерение) > Control (Управление) > Override Output Contacts
(Переопределение выходных контактов) на дисплее передней панели управления. Выберите
«PUL» в поле Override State (Переопределить статус) для релейного выхода, на который требуется
подать импульс.
Изменение состояния релейного выхода
Выходы можно принудительно перевести в состояние «Запитано» (логика 1 или «истина») или
«Не запитано» (логика 0 или «ложь»). С помощью этой функции контакт можно отключить на
период проведения испытания.
В столбце «Действие» выберите значение «Установка» или «Сброс» из раскрывающегося меню
и щелкните зеленую стрелку справа. Чтобы включить режим управления переопределением
релейных (контактных) выходов, можно также с помощью меню Metering (Измерение) > Control
(Управление) > Override Output Contacts (Переопределение выходных контактов) на дисплее
BE1-11g
Релейные входы и выходы
