24
9424273994 Ред. N1

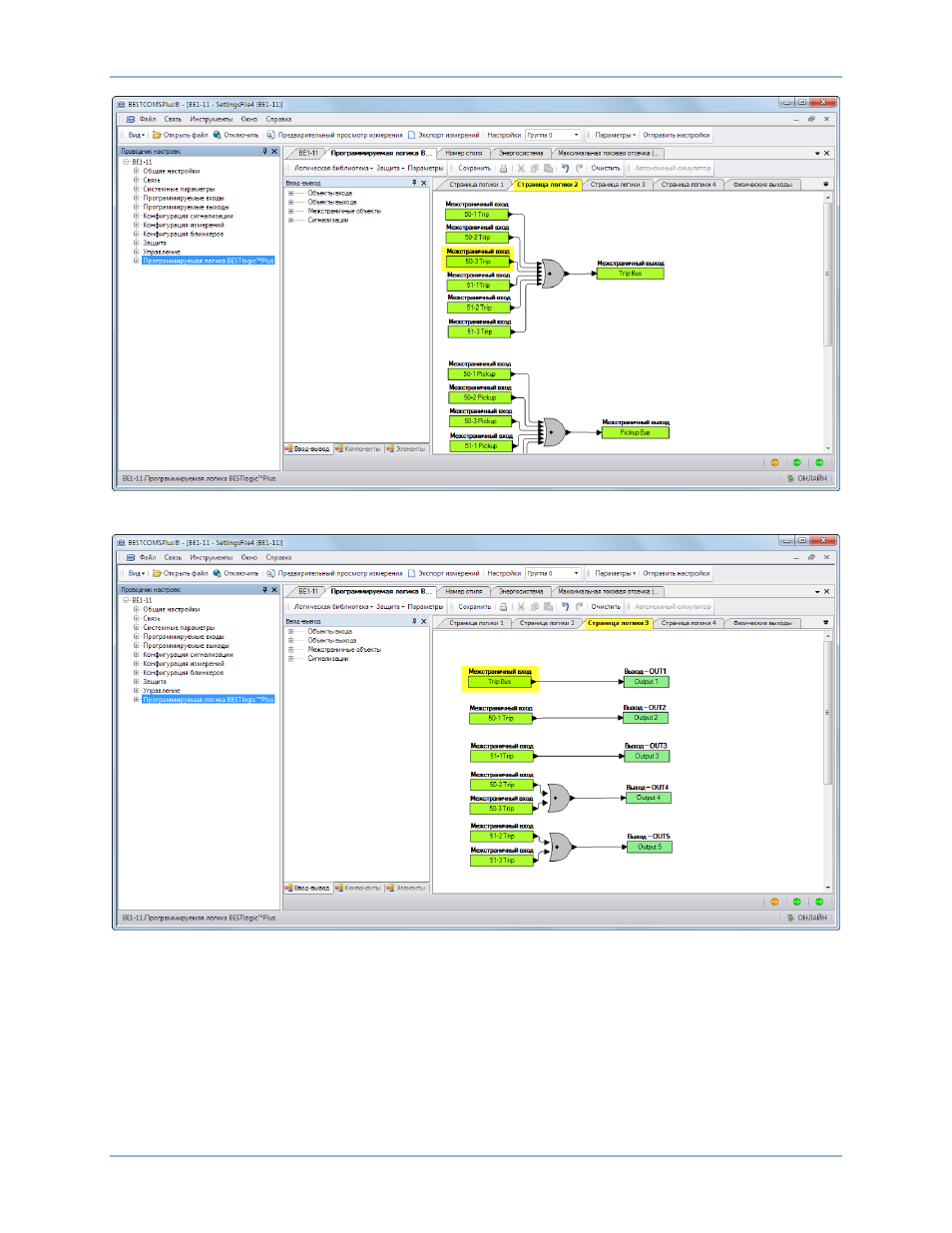

Рис. 15. BESTlogicPlus, страница логики 2
Рис. 16. BESTlogicPlus, страница логики 3
Шаг 10: На данном шаге выход «Pickup» элемента 50-3 соединяется с выходом 4. Если выход
«Pickup» элемента 50-3 имеет значение «истина», метка выхода 4 отображается в отчете
о неисправностях и/или в отчете о последовательности событий. Название метки
назначается на шаге 12. Откройте вкладку «Страница логики 1», а затем — вкладку
«Ввод-вывод» внизу страницы. Откройте «Объекты выходов», затем «Физические
выходы». Нажмите и перетащите выход OUT4 на логическую схему. Щелкните выход
«Pickup» элемента 50-3 и перетащите его на вход OUT 4 для создания соединения.
См. Рис. 17.
Руководство по быстрому началу работы
BE1-11g
