Активная мощность
Для систем с номинальным током пять ампер активная мощность измеряется в диапазоне от -7500
до 7500 киловатт. Для систем с номинальным током один ампер активная мощность измеряется
в диапазоне от –1500 до +1500 Ватт. Сюда включены фазы A, B, C и общая мощность по трем
фазам.
Реактивная мощность
Для систем с номинальным током пять ампер реактивная мощность измеряется в диапазоне от
−
7500 до 7500 киловар. Для систем с номинальным током один ампер активная мощность
измеряется в диапазоне от −1500 до +1500 киловар. Сюда включены фазы A, B, C и общая
мощность по трем фазам.
Полная мощность
Для систем с номинальным током пять ампер измеренная полная мощность отображается
в диапазоне от -7500 до 7500 киловольтампер. Для систем с номинальным током один ампер
полная мощность измеряется в диапазоне от –1500 до +1500 киловольтампер. Сюда включены
фазы A, B, C и общая мощность по трем фазам.
Коэффициент мощности
Коэффициент мощности измеряется в диапазоне максимального отставания (−0,00) до единицы
(1,00) до максимального опережения (+0,00) для фаз A, B и C, а также для трех фаз вместе.

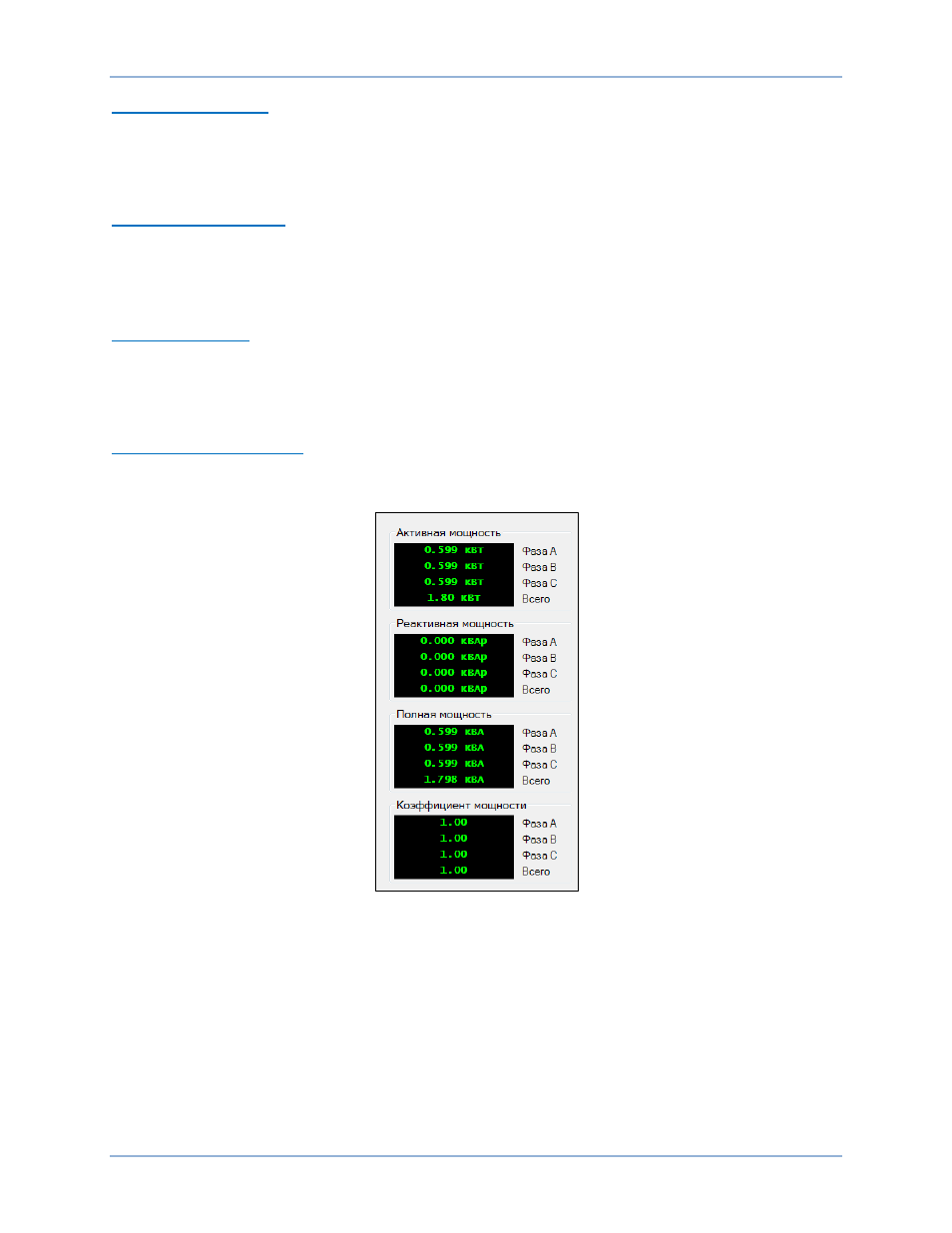

Рис. 125. Раздел «Аналоговое измерение», экран «Мощность»
Частота
Частота измеряется в диапазоне от 10 до 125 герц. Если измеренная частота находится вне этого
диапазона, на дисплее отобразится «---».
Частота измеряется от Va к N на задней панели BE1-11g. Трех- и четырехпроводные схемы
подключения см. в главе «Стандартные подключения». Здесь также измеряется частота входа
вспомогательного напряжения (VX).
Данные измерений частоты показаны в BESTCOMSPlus (Рис. 126) и на экране Metering
(Измерения) > Analog Metering (Аналоговое измерение) > Frequency (Частота) на дисплее
передней панели.
