9424273994 Ред. N1
291
Если одно устройство BE1-11g размера H1 (в корпусе стиля H) монтируется в стойку, следует
использовать размеры вырезов и отверстий, показанные на Рис. 194. Если одно устройство
BE1-11g
размера H1 (в корпусе стиля P) монтируется в стойку, следует использовать размеры
вырезов и отверстий, показанные на Рис. 195.

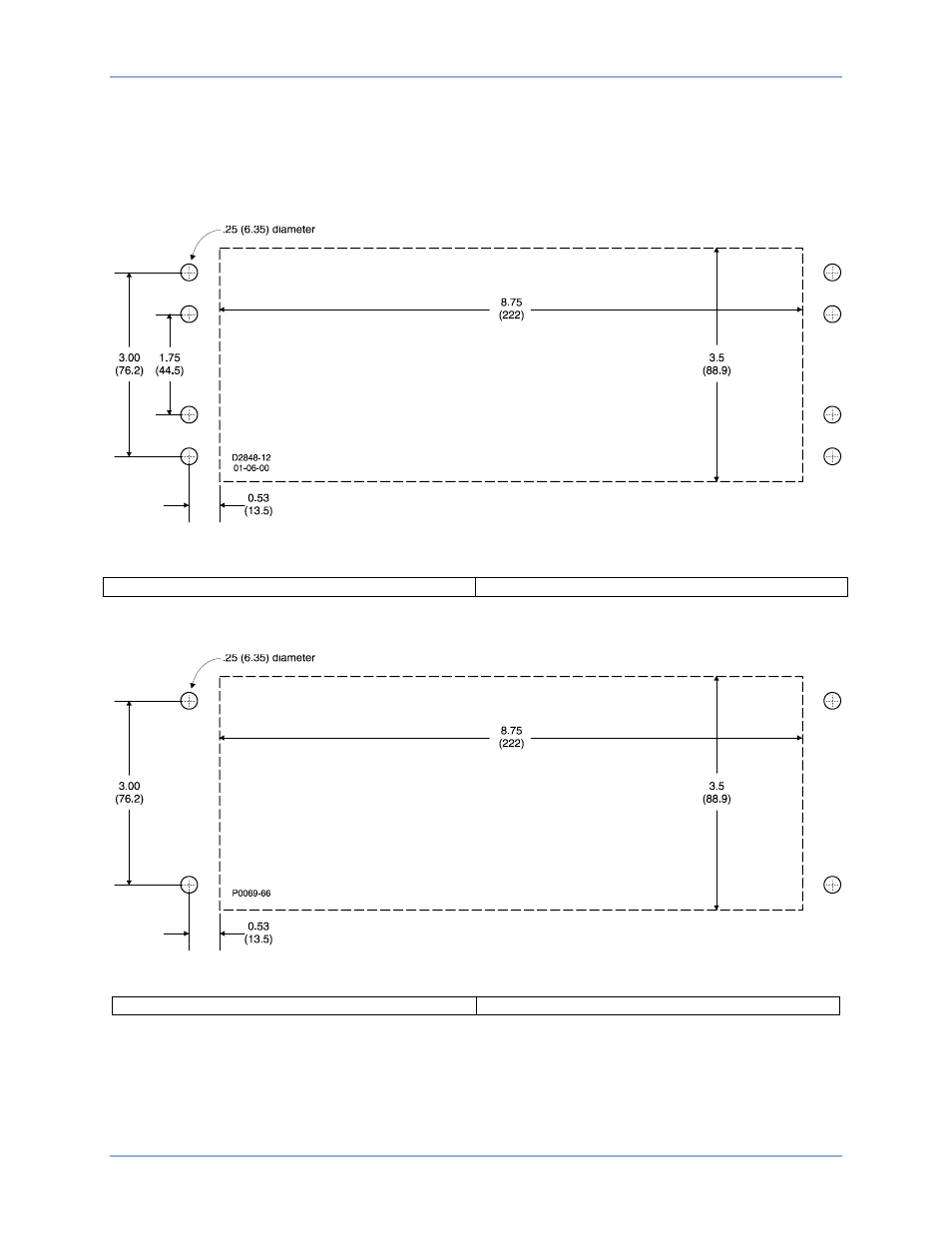

Рис. 194. Размеры вырезов и отверстий одного устройства BE1-11g
размера H1 (корпус стиля H) для монтажа в стойку
.25 (6.35) diameter Ø 0,25 (6,35)
Рис. 195. Размеры вырезов и отверстий одного устройства BE1-11g
размера H1 (корпус стиля P) для монтажа в стойку
.25 (6.35) diameter Ø 0,25 (6,35)
BE1-11g
Монтаж
