9424273994 Ред. N1
713

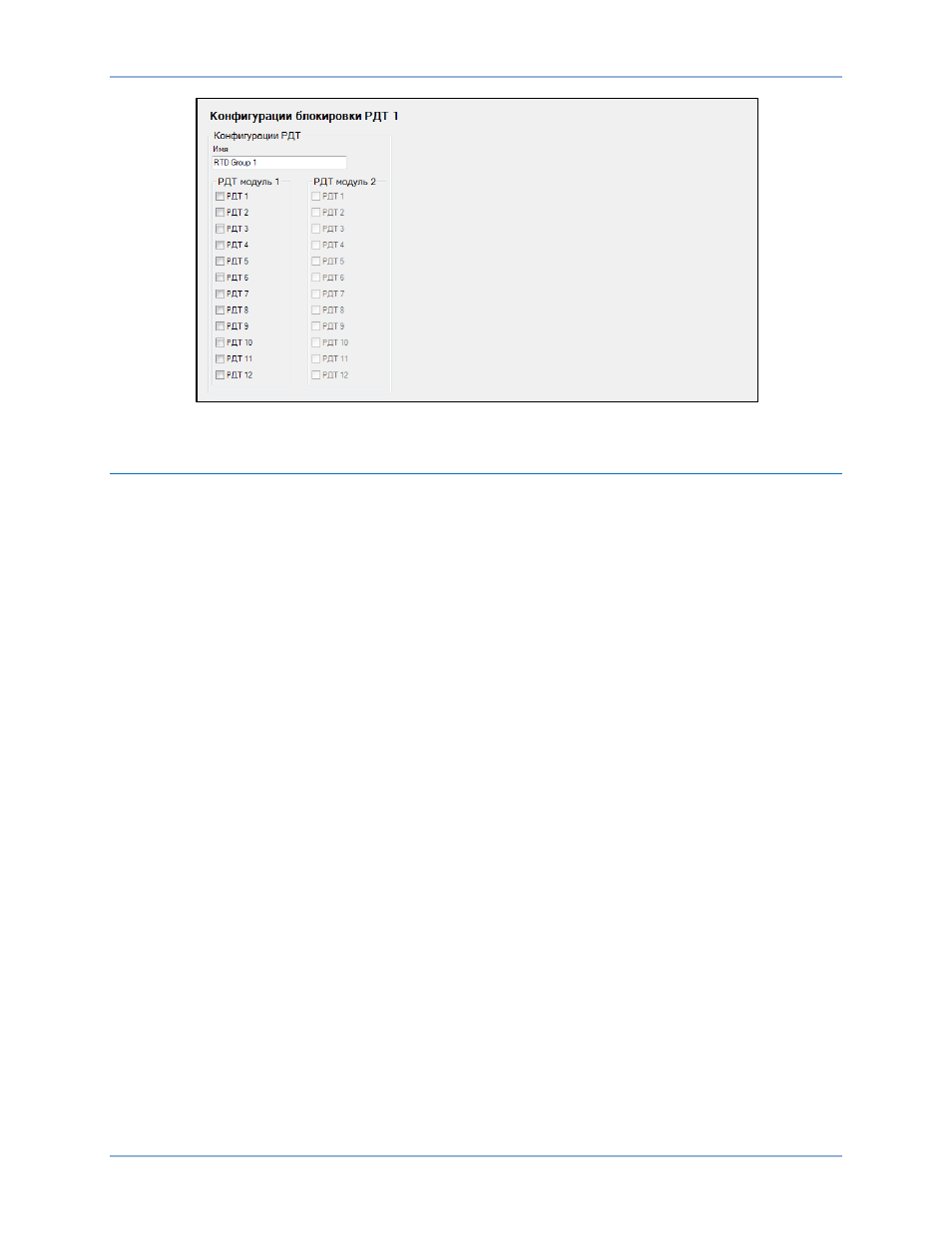

Рис. 388. Экран «Конфигурация блокировки РДТ»
Технические характеристики
Рабочее питание
Номинальное ............................................. 125/250 Vac/dc
Диапазон .................................................... от 90 до 270 Vac или от 90 до 300 Vdc
Максимальное потребление..................... 9 Вт
Аналоговые входы
Модуль РДТ имеет 4 программируемых аналоговых входа.
Диапазон .................................................... от 4 до 20 mAdc или от 0 до 10 Vdc (выбирается
пользователем)
Входы РДТ
Модуль РДТ имеет 12 программируемых входов РДТ.
Выбираемые пользователем типы .......... 100 Ω платиновый (DIN43760), 10 Ω медный, 100 Ω
никелевый или 120 Ω никелевый
Диапазон .................................................... от –50 до 250°C (от –58 до 482°F)
Погрешность .............................................. ±2°C (3,6°F)
Максимальная длина вывода ................... 150 футов (4,25 км) с использованием провода 22 AWG
(0,326 мм
2
)
Уровень тока считывания ......................... 2,5 мА
Изоляция .................................................... 35 Vpp
Аналоговые выходы
Модуль РДТ имеет 4 программируемых аналоговых выхода.
Диапазон .................................................... от 4 до 20 mAdc или от 0 до 10 Vdc (выбирается
пользователем)
Ток
Погрешность ............................................. ±0,053% от полной шкалы (10 В) при 25°C
Температурная зависимость .................... ±0,029% дрейф на градус Цельсия
Напряжение
Погрешность .............................................. ±0,055% от полной шкалы (20 мА) при 25°C
Температурная зависимость .................... ±0,04% дрейф на градус Цельсия
BE1-11g
Модуль РДТ
