Если для контролируемого контакта в течение времени распознавания обнаружен статус
«запитано», статус логической переменной изменяется с «не запитано» (логика 0 или «ложь») на
статус «запитано» (логика 1 или «истина»). После обнаружения замыкания контакта логическая
переменная остается в состоянии «запитано» до тех пор, пока для этого контакта не будет
обнаружен статус «не запитано», активный в течение периода, длящегося дольше времени
дребезга. В этом случае статус логической переменной изменяется с «запитано» (логика 1 или
«истина») на «не запитано» (логика 0 или «ложь»).

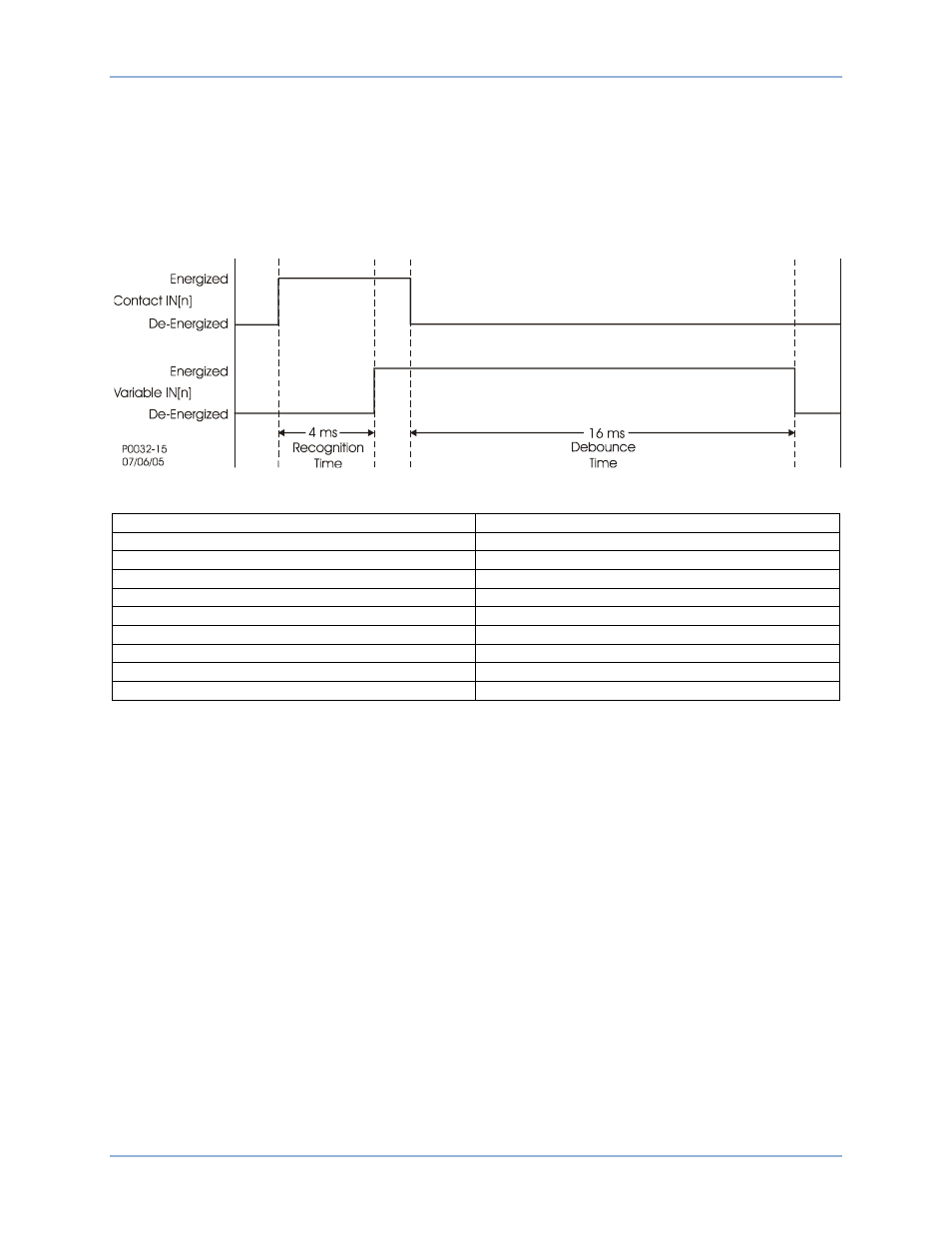

Рис. 29. Схема распределения по времени обработки цифрового входящего сигнала
Energized
Под напряжением
Contact IN[n]
Контактный вход[n]
De-Energized
Без напряжения
Energized
Под напряжением
Variable IN[n]
Вход переменной[n]
De-Energized
Без напряжения
4 ms
4
мс
16 ms
16
мс
Recognition Time
Время распознавания
Debounce Time
Время дребезга
Настройка релейных входов
Путь навигации в BESTCOMSPlus: Проводник настроек, Программируемые входы, Контактные
входы
Путь навигации в ЧМИ: Проводник настроек, Контактные входы
Настройки и метки контактных входов задаются в BESTCOMSPlus®.
Для каждого из входов предусмотрено две настройки и три метки. Настройки таковы: «Время
распознавания» и «Время дребезга». Метки включают описание входа, описание статуса
«Запитано» и описание статуса «Не запитано». Метки используются в отчетах устройства BE1-11g.
Чтобы изменить настройки или метки, в области «Проводник настроек» откройте подменю
«Программируемые входы», а затем «Контактные входы», как показано на Рис. 30.
