Преобразование бинарных точек DNP
Бинарные точки могут быть преобразованы для соответствия любому из доступных бинарных
регистров на карте пользователя. В «Проводнике по настройкам» ПО BESTCOMSPlus откройте
подменю «Подключение», «DNP», «Преобразование бинарных точек DNP», как показано на Рис.
250.
Чтобы сопоставить бинарную точку с бинарной картой пользователя, выполните следующие
действия.
1.
Выберите бинарную точку в левом столбце.
2.
Нажмите кнопку «Добавить >>», чтобы добавить бинарную точку к бинарному списку на карте
пользователя.
3.
Используйте кнопки «Вверх» и «Вниз» над бинарной картой пользователя для расположения
бинарных карт пользователя.
4.
Нажмите оранжевую кнопку «Сохранить» для сохранения настроек в памяти BESTCOMSPlus.
Цвет кнопки меняется на белый, это указывает на то, что настройки были сохранены в памяти
BESTCOMSPlus.
5.
Передайте настройки на устройство, выбрав из верхнего раскрывающегося меню пункт
«Присоединения», а затем «Передать настройки на устройство».

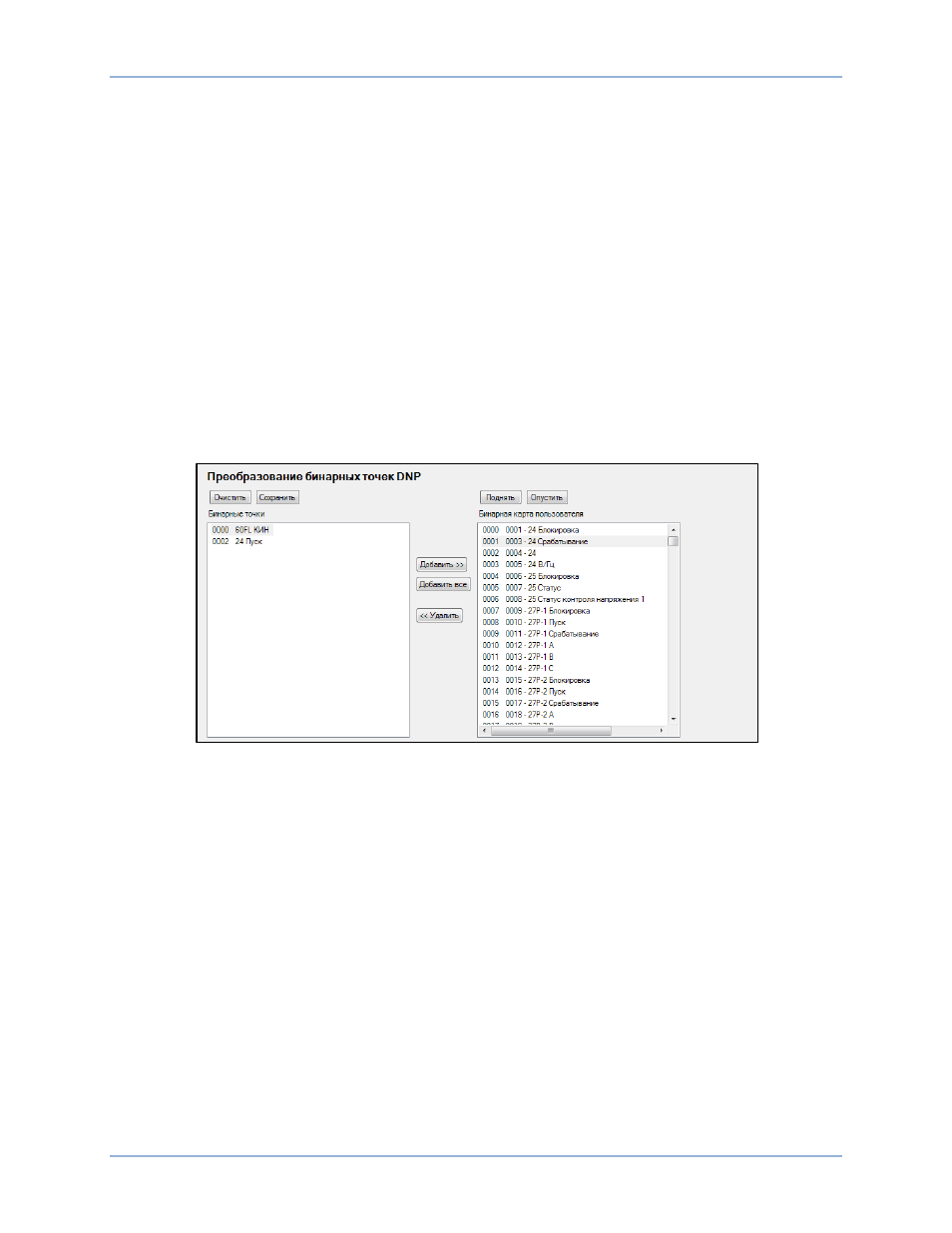

Рис. 250. Экран «Преобразование бинарных точек DNP»
Масштабирование аналогового входа и выхода DNP
Для поддержания удобочитаемости и надлежащего разрешения отдельных входов и выходов
BE1-11g
их можно масштабировать. Масштабирование точек аналогового входа можно настроить
на экране масштабирования аналогового входа DNP (показан на Рис. 251), масштабирование
точек аналогового выхода выполняется на экране масштабирования аналогового выхода DNP.
На каждом экране можно выбрать отдельные точки и назначить коэффициент масштабирования
от 0,001 до 1 000 000 000. Коэффициент масштабирования 1,000 является значением по
умолчанию для всех аналоговых входных и выходных точек.
