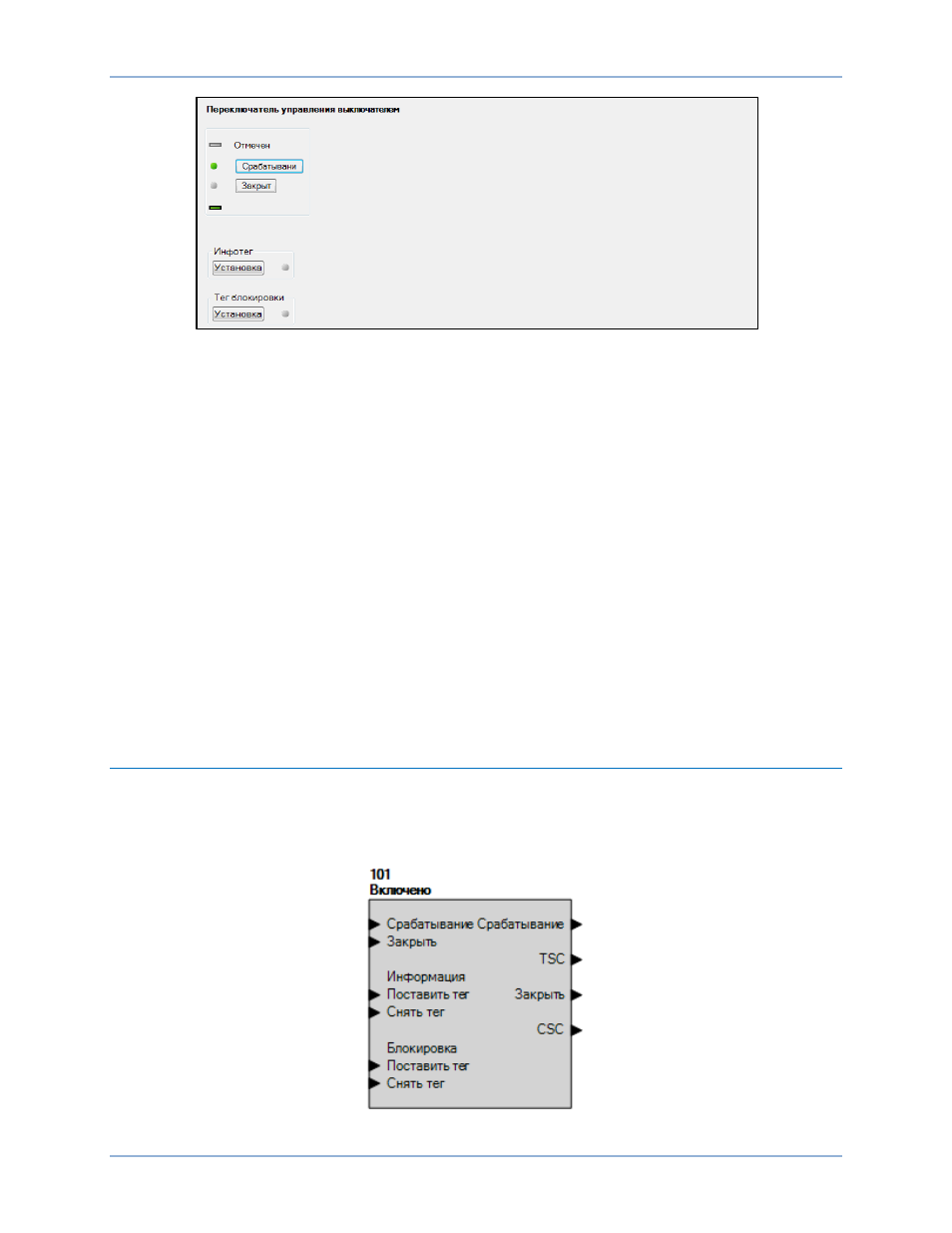

Рис. 114. Экран «Переключатель управления выключателем»

Использование тегов для переключателя управления выключателем

С помощью тегов можно указать, что функция переключателя подвергается или может

подвергнуться пересмотру. Существуют два режима использования тегов: информационный

режим и режим блокировки. Если выбран информационный тег, переключатель продолжает

работать. Если выбран тег блокировки, переключатель не работает. Переключатель

с установленным тегом отмечается на данном экране желтым индикатором.

Для установки тега на переключатель можно использовать переднюю панель устройства или ПО
BESTCOMSPlus

. В области «Меню измерения» BESTCOMSPlus откройте подменю «Управление»,

а затем «Переключатель управления выключателем». Нажмите кнопку «Установка» для

присвоения информационного тега («Инфотег»), тега блокировки («Тег блокировки») или обоих

тегов. Если присвоение тегов выполнено успешно, справа от кнопки «Установка» загорится

зеленый индикатор.

Тег блокировки имеет больший приоритет по сравнению с информационным тегом. При

установленном теге блокировки состояние информационного тега невозможно изменить. Таким

образом, информационный тег следует устанавливать до установки тега блокировки.

При установке тега указывается его владелец. Снять тег может только владелец тега. Например,

если тег поставлен в ПО BESTCOMSPlus, его можно снять только в ПО BESTCOMSPlus. В этом

случае снять тег с передней панели нельзя. Если тег установлен с передней панели, его можно

снять только с передней панели. То же самое относится к другим типам информационных каналов,

используемых для установки тегов.

Специальная сигнализация указывает, что элемент 101 снабжен тегами. Сведения

о программировании сигнализации см. в главе «Сигнализация».

Логические соединения

Для создания логических соединений переключателей управления выключателями

в BESTCOMSPlus используется экран BESTlogicPlus. На Рис. 115 представлен логический блок

элемента «Переключатель управления выключателем». На всех логических входах используется

детектирование переднего фронта. Сводка по входам и выходам логик представлена в таблице

Таблица 67.

Рис. 115. Логический блок переключателя выключателем

BE1-11g

Переключатель управления выключателем (101)
