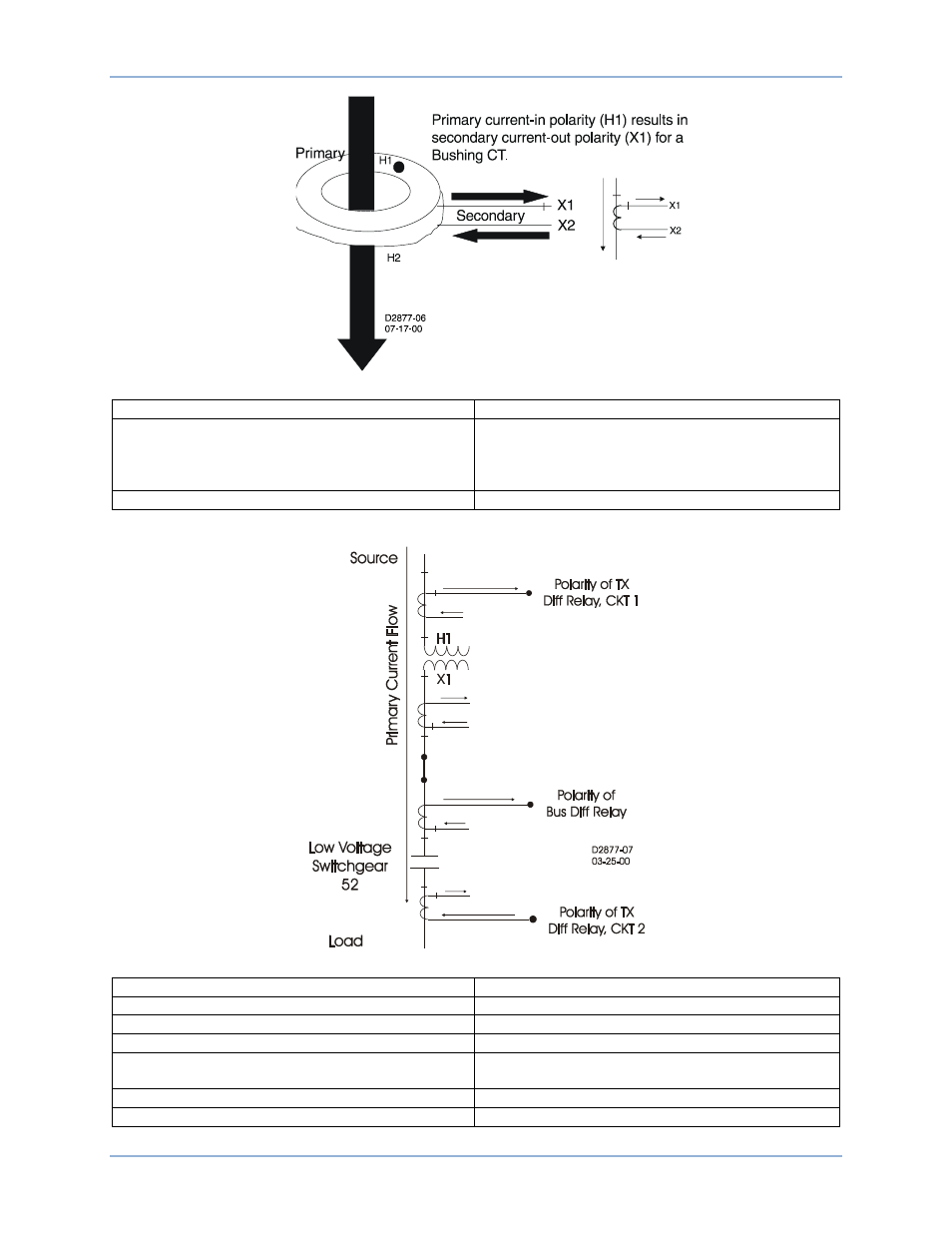

Рис. 204. Действие трансформатора тока
Primary
Первичная
Primary current-in polarity (H1) results in
secondary current-out polarity (X1) for a Bushing
CT.
Полярность первичного втекающего тока (H1)
определяет полярность вторичного
вытекающего тока (X1) для
трансформаторного ввода.
Secondary
Вторичная
Рис. 205. Пример обратной полярности ТТ
Source
Источник
Primary Current Flow
Поток первичного тока
Polarity of TX Diff Relay, CKT1
Полярность дифф. реле TX, CKT1
Polarity of Bus Diff Relay
Полярность дифф. реле шины
Low Voltage Switchgear 52
Низковольтное распределительное устройство
52
Load
Нагрузка
Polarity of TX Diff Relay, CKT 2
Полярность дифф. реле TX, CKT 2
