Инструкция по эксплуатации Basler Electric BE1-11g
Страница 568
556
9424273994 Ред. N1
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Коэффициент
фазного ТТ
1
Параметры системы —
Измерительные трансформаторы
Устанавливает
коэффициент
трансформации ТТ
равным 1
Режим элемента Включено Защита — Мощность — Потеря
возбуждения — Разгрузка по
реактивной мощности (40Q)
Включает функцию 40Q
Выдержка
времени
0
Защита — Мощность — Потеря
возбуждения — Разгрузка по
реактивной мощности (40Q)
Устанавливает выдержку
времени равной 0 с.
40Q
Включено Конфигурации блинкеров —
Блинкеры
Включает блинкер для 40Q
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 311.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 40Q.
•
Выход OUT2 закрывается для срабатывания 40Q.
•
Функция записи неисправностей включена.

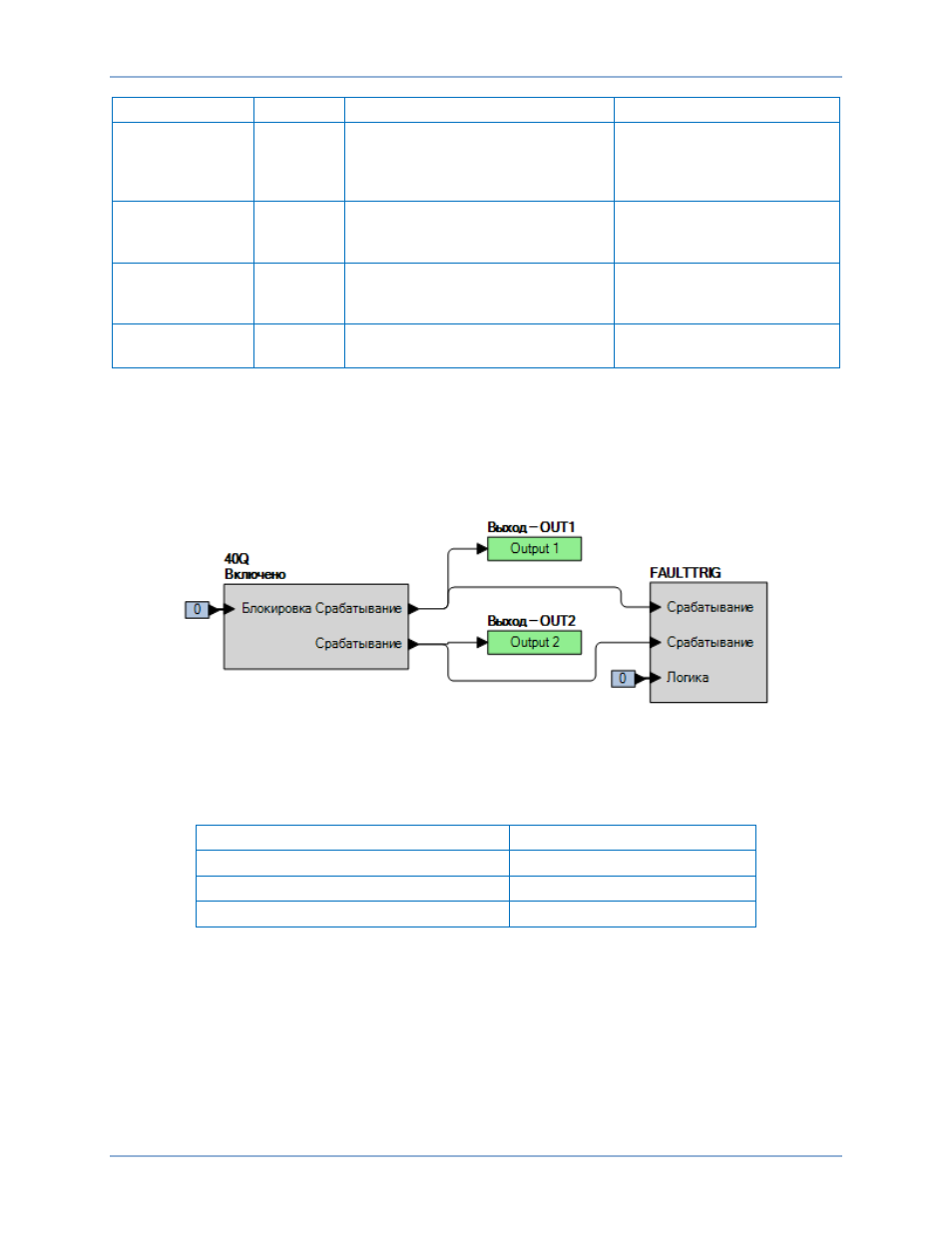

Рис. 311. Настройки BESTlogicPlus
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Мощность — Потеря
возбуждения — Разгрузка по реактивной мощности (40Q)» и отправьте тестовые
настройки, приведенные в Таблица 228, на устройство BE1-11g.
Таблица 228. Тестовые настройки срабатывания
Настройка срабатывания
Выдержка времени
500 вар
50 мс
1000 вар
50 мс
2000 вар
50 мс
Шаг 4. Подключите и включите трехфазный источник напряжения 100 В переменного тока
к клеммам C13 (фаза A), C14 (фаза B), C15 (фаза C) и C16 (нейтраль) при номинальной
частоте. Подключите регулируемый источник переменного тока к клеммам D1
(полярность фазы A) и D2 (аполярность фазы A).
Шаг 5. Обеспечьте отставание силы тока в фазе А от напряжения на 90 градусов и медленно
повышайте силу тока от 0 А до закрытия выхода OUT2. Зафиксируйте срабатывание.
Убедитесь, что на дисплее на передней панели появился блинкер 40Q. Уменьшайте силу
тока на фазе А до открытия выхода OUT2. Зафиксируйте отпадание.
Шаг 6. После срабатывания устройства BE1-11g (OUT2 закрыт), измените угол подаваемого тока
на 90 (I отстает от E) и проверьте, что выход OUT2 открывается. Таким образом
проверяется, что функция 40Q срабатывает по опережающей реактивной мощности.
Испытание разгрузки по реактивной мощности (40Q) — потеря возбуждения
BE1-11g
