Настройка Значение Экран в BESTCOMSPlus Описание
Подключение
фазного ТН
4W-Y
Параметры системы —
Измерительные
трансформаторы
Устанавливает для
настройки «Подключение
фазного ТН» значение
«4W-Y»
Режим 27/59
PN
Параметры системы —
Измерительные
трансформаторы
Устанавливает для
настройки «27/59 Режим»
значение «фаза-нейтраль»
Режим элемента 3V0 Защита — Напряжение —
Минимальное напряжение
(27X-1)
Включает функцию 27X-1
для режима 3V0
Уровень
блокировки
10
В Защита — Напряжение —
Минимальное напряжение
(27X-1)
Устанавливает уровень
блокировки равным 10 В
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Выбирает независимую
выдержку времени
27X-1 3V0
Включено Конфигурации
блинкеров — Блинкеры
Включает блинкер 3V0 для
функции 27X-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 280.
• Блокировка отключена.
• Выход OUT1 закрывается для отключения 27X-1.
• Выход OUT2 закрывается для срабатывания 27X-1.
• Функция записи неисправностей включена.

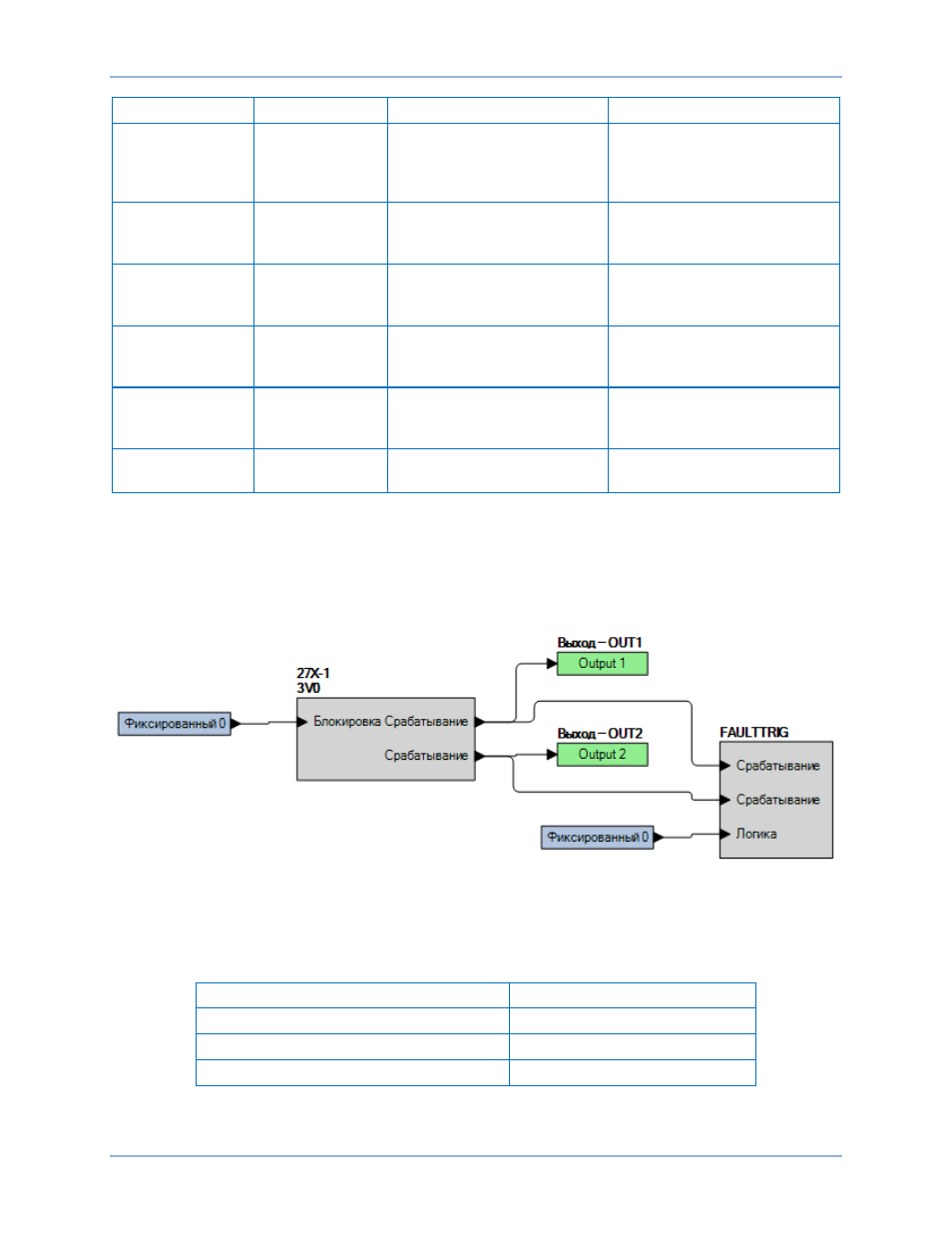

Рис. 280. Настройки BESTlogicPlus (режим 3V0)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Минимальное напряжение (27X-1)» и отправьте тестовые настройки. приведенные
в Таблица 140, на устройство BE1-11g.
Таблица 140. Тестовые настройки срабатывания (режим 3V0)
Настройка срабатывания Выдержка времени
115 В 50 мс
65 В 50 мс
20 В 50 мс
Шаг 4. Будьте готовы отслеживать работу функции 27X-1, которую можно контролировать на
выходе OUT2 (см. Рис. 280).
Испытание на понижение вспомогательного напряжения (27X)
