Настройки подключения для дифференциала тока
Когда в зону защиты входит трансформатор, может понадобиться обеспечение фазового угла
и компенсации нулевой последовательности для токов, используемых элементом
дифференциально-фазной токовой защиты (87). См. Рис. 271 и Рис. 272. Для каждой входной цепи
выполняется настройка, чтобы указать подключения трансформатора, связанные с этим входом.
Определение параметров подключения трансформатора
Обмотки подключаются звездой и по принципу автотрансформатора. Подключение
трансформатора для цепи ввода ТT, подключенной к обмотке звезды или автотрансформатора,
должно быть классифицировано в качестве обмотки по схеме звезды.
Обмотки трансформатора, подключенные по схеме треугольника. Подключение
трансформатора для цепи ввода ТT, подключенной к обмотке треугольника, должно быть
классифицировано в качестве одного из двух соединений по схеме треугольника: Треугольник
IA-
IB (DAB) или треугольник Delta IA-IC (DAC). Конфигурация треугольника определяется
токами, протекающими по первичным фазам, подключенным к треугольнику. Фазовые
соединения по схеме звездой используются в качестве точки отсчета, поскольку ток,
протекающий в обмотке звезды, будет таким же, что и ток в первичных фазах на стороне

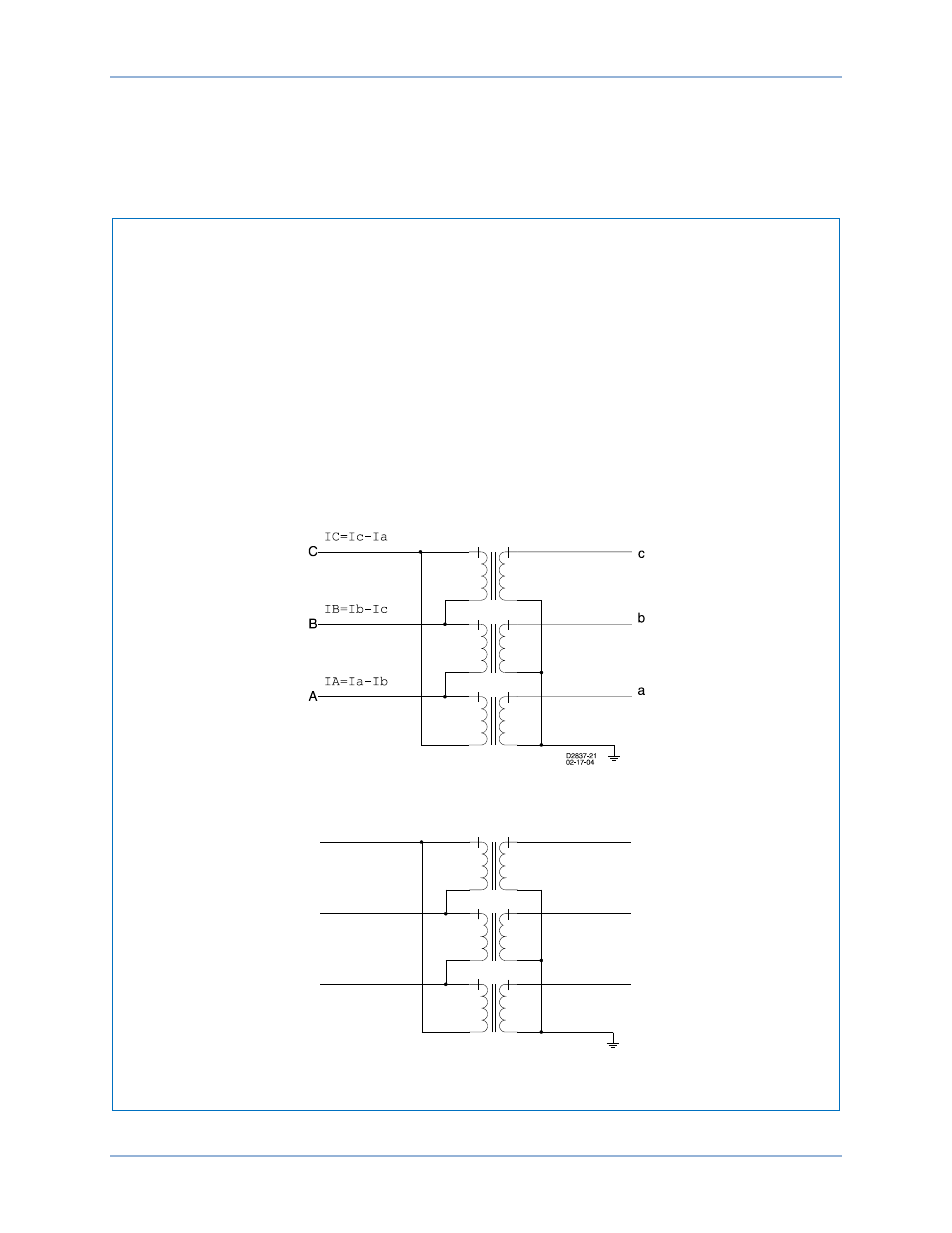

звезды. На Рис. 271 показан пример трансформатора с соединением по схеме DAB. На Рис. 272
показан пример того же трансформатора с фазами, переподключенными для создания
соединения по схеме DAС. Если обмотка звезды не используется в качестве опорной, как
в случае с трансформатором, обмотки которого включены по схеме треугольник/треугольник,
т определение конфигурации треугольника не имеет значения.
Рис. 271. Треугольник DAB
Рис. 272. Треугольник DAС
B
C
A
b
c
a
D2837-22
03-25-03
IA=Ia-Ic
IB=Ib-Ia
IC=Ic-Ib
