Таблица 174. Операционные настройки («Повышенная частота»)
Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Режим
элемента
Превышение Защита — Частота
(81-1)
Включает функцию 81-1 для
режима «Больше»
Источник
Фазный ТН
Защита — Частота
(81-1)
Устанавливает в качестве
источника фазный ТН
Блокировка
напряжения
40 В
Защита — Частота
(81-1)
Устанавливает значение
срабатывания блокировки
напряжения равным 40 В
81-
1 Больше
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер повышения
частоты для элемента 81-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 292.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 81-1.
•
Выход OUT2 закрывается для срабатывания 81-1.
•
Функция записи неисправностей включена.

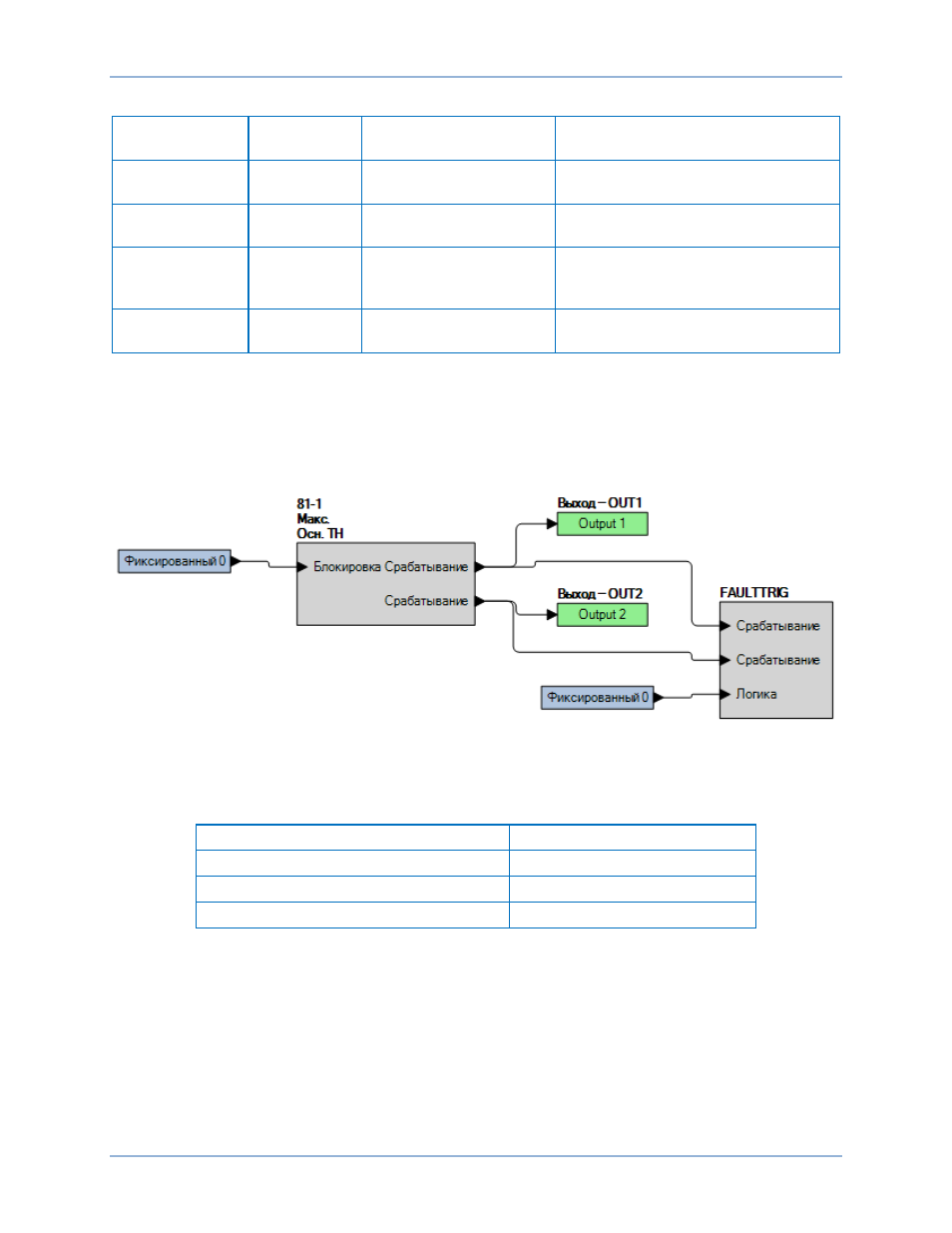

Рис. 292. Настройки BESTlogicPlus (повышение частоты)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Частота — Частота (81-1)»
и отправьте тестовые настройки, приведенные в Таблица 175, на устройство BE1-11g.
Таблица 175. Тестовые настройки срабатывания («Повышенная частота»)
Настройка срабатывания
Выдержка времени
65 Гц
0 мс
67 Гц
0 мс
69 Гц
0 мс
Шаг 4. Будьте готовы отслеживать работу функции 81-1, которую можно контролировать на
выходе OUT2 (см. Рис. 292).
Шаг 5. Подключите источник напряжения 120 В переменного тока, 60 Гц и подайте напряжение
на клеммы C13 (фаза A) и C16 (нейтраль).
Шаг 6. Медленно повышайте частоту подаваемого напряжения до закрытия выхода OUT2.
Зафиксируйте срабатывание. Убедитесь, что на дисплее на передней панели появился
блинкер «81-1 Больше». Медленно понижайте частоту до открытия выхода OUT2.
Зафиксируйте отпадание.
Шаг 7. Повторите шаг 6 для настроек срабатывания 67 Гц и 69 Гц, представленных в Таблица
. Запишите результаты.
