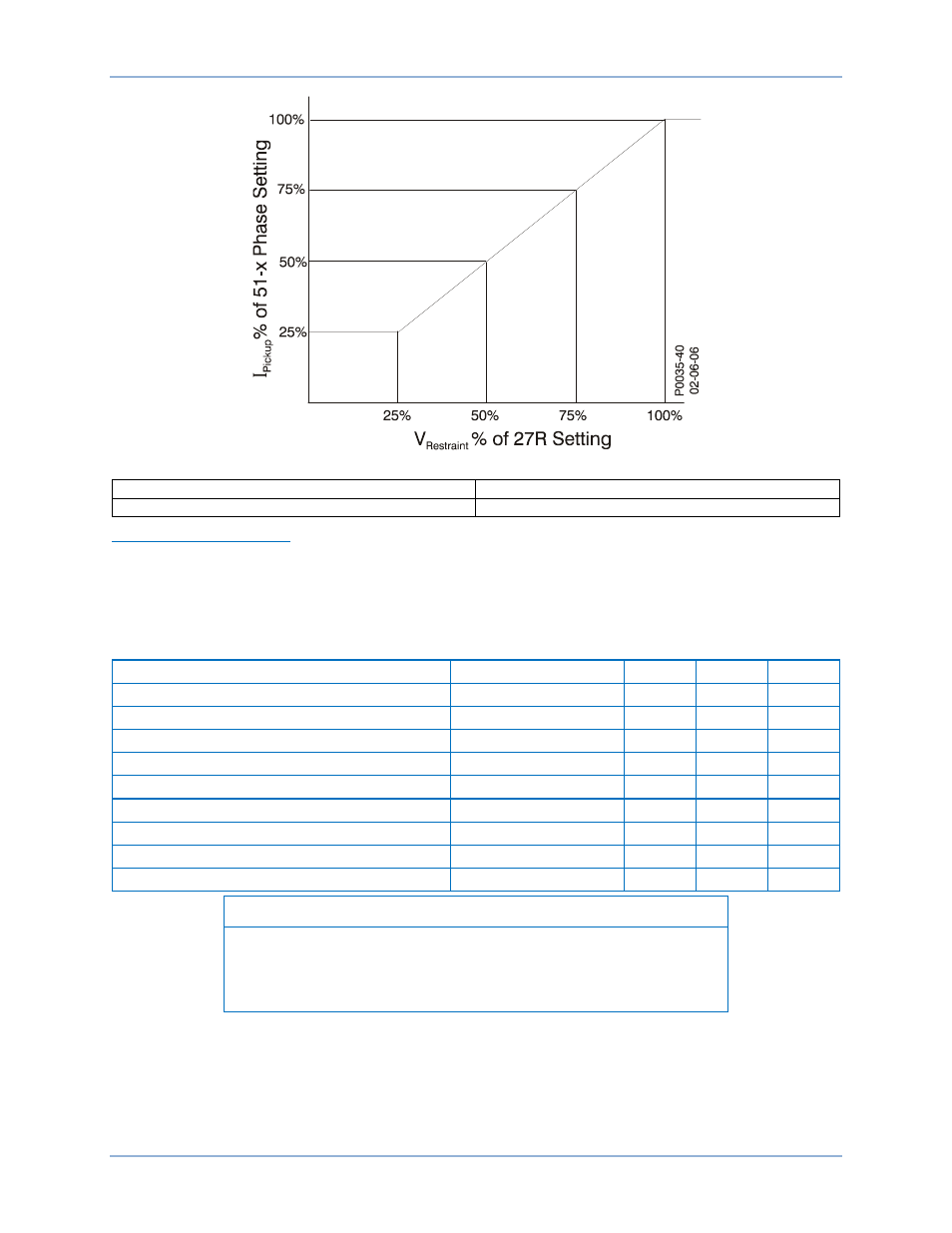

Рис. 63. Компенсация уровня уставки срабатывания фазы элемента 51
I
pickup
% of 51-x Phase Setting
I
сраб.
% настройки фазы элемента 51-x
V
Restraint
% of 27R Setting
V
Торможение
% настройки 27R
Компоновка фазного ТН
Функция 51/27R задается для контроля значения междуфазного напряжения (Vpp) или фазного
напряжения (Vpn) в зависимости от настроек подключения фазного ТН. Подробные сведения
о порядке настройки подключений фазного ТН см. в главе «Конфигурация». В Таблица 34
показано, какие измерения напряжения используются каждым элементом 51 для каждого
возможного подключения фазного ТН, а также настройки режима контроля напряжения 51/27.
Таблица 34. Перекрестная ссылка на подключение фазного ТН
Подключение фазного ТН
Режим 51/27
51A
51B
51C
4-
проводное
Vpp
Vab
Vbc
Vca
4-
проводное
Vpn
Van
Vbn
Vcn
3-
проводное
Vpp
Vab
Vbc
Vca
AN
Vpn
Van
н/п
н/п
BN
Vpn
н/п
Vbn
н/п
CN
Vpn
н/п
н/п
Vcn
AB
Vpp
Vab
н/п
н/п
BC
Vpp
н/п
Vbc
н/п
CA
Vpp
н/п
н/п
Vca
Примечание
При однофазном измерении для фазы, которая не
контролируется, не может быть задано ограничение или
выполняться контроль. Для таких фаз в таблице использовано
обозначение «н/п» (не применимо).
При однофазном измерении напряжения воздействию функции 51/27R подвергается только
элемент МТЗ с обратной зависимостью на фазе, для которой доступна информация по величине
напряжения. Следовательно, в режиме контроля напряжения элементы 51 на двух
неконтролируемых фазах будут всегда находиться в отключенном состоянии. В режиме
торможения напряжением для элементов 51 на двух неконтролируемых фазах настройка уставки
сверхтока от 100% не осуществляется.
