304
9424273994 Ред. N1 Rev N
RTD TRIP
СРАБАТЫВАНИЕ РДТ
NOT USED
НЕ ИСПОЛЬЗУЕТСЯ
ALARM
СИГНАЛИЗАЦИЯ
CIRCUIT MONITOR
МОНИТОР ЦЕПИ
OUT
ВЫХОД
Стандартные внешние подключения переменного тока (дифференциальная защита генератора)
для BE1-11g показаны на Рис. 207.

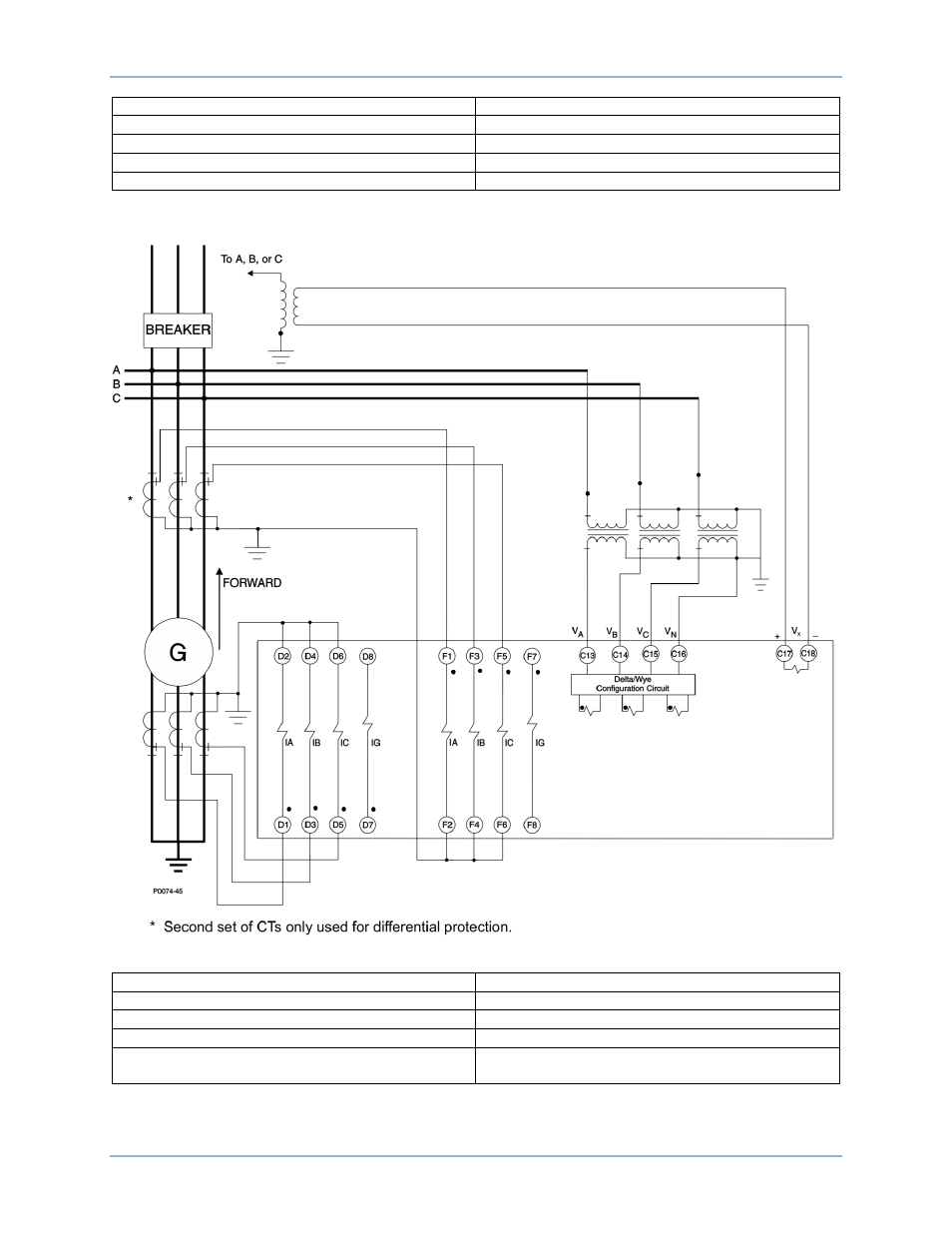

Рис. 207. Стандартные подключения переменного тока для дифференциальной защиты генератора
BREAKER
ВЫКЛЮЧАТЕЛЬ
To A, B, or C
К A, B или C
FORWARD
ПРЯМОЕ
Delta/Wye Configuration Circuit
Цепь конфигурации треугольник/звезда
* Second set of CTs only used for differential
protection.
*Второй комплект ТТ применяется только для
дифференциальной защиты.
Стандартные подключения
BE1-11g
