547
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Выдержка времени
(мс)
100
Защита — Текущий —
Отрицательный дифференциал
(87N-1)
Устанавливает время
на расцепление
после срабатывания
равным 100 мс
Коэффициент
перекоррекции
1,30
Защита — Текущий —
Отрицательный дифференциал
(87N-1)
Устанавливает
чувствительность
направленного
измерения
с использованием
коэффициента 1,30.
Переключение ТТ
Нет
Защита — Текущий —
Отрицательный дифференциал
(87N-1)
Указывает, что IG
находится в фазе
с 3I0 для внутренних
КЗ
Источник ТТ
ТТ1, IG1
Защита — Текущий —
Отрицательный дифференциал
(87N-1)
Задает зону
дифотсечки с ТТ1
и IG1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 309.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 87N-1.
•
Выход OUT2 закрывается для срабатывания 87N-1.
•
Функция записи неисправностей включена.

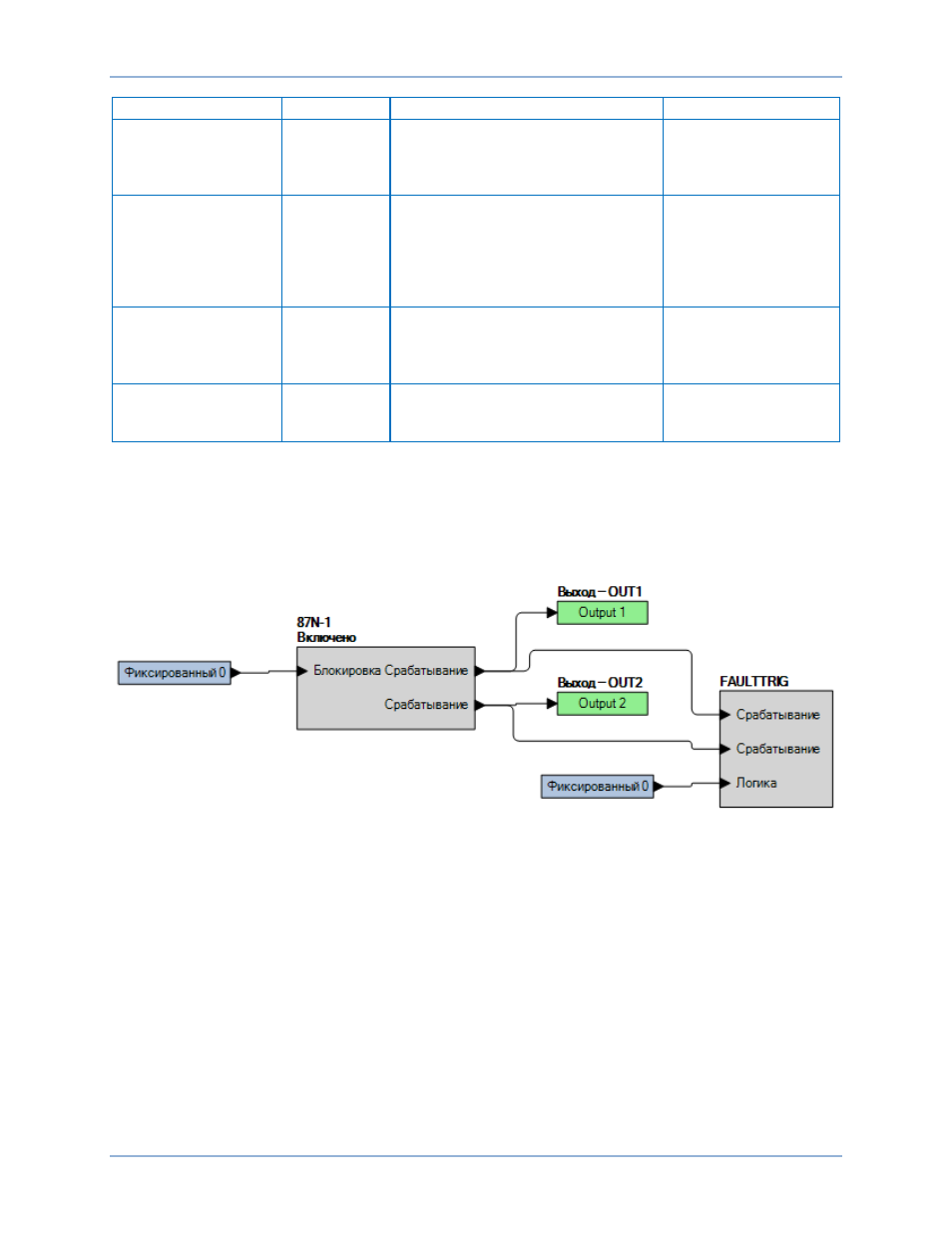

Рис. 309. Настройки BESTlogicPlus
Шаг 3. Будьте готовы отслеживать работу функции 87N-1, которую можно контролировать на
выходе OUT2 (см. Рис. 309).
Шаг 4. Подключите однофазный источник тока 60 Гц к клеммам D1 и D2 (фаза А ТТ 1): 3,0 A ∠0°.
Подключите однофазный источник тока к клеммам D7 и D8 (вход IG): 3,0 A ∠180°.
Убедитесь, что значение Iop стремится к нулю.
Шаг 5. Медленно повышайте величину тока на входе IG до закрытия выхода OUT2 и
зафиксируйте срабатывание. Закрытие должно произойти при 5,0 А ±0,05 A. Убедитесь,
что на дисплее на передней панели появился блинкер 87N-1.
Шаг 6. Сбросьте значения тока, как описано на шаге 4. Сбросьте все блинкеры.
Шаг 7. Для проверки направленной блокировки элемента 87N-1 медленно повышайте величину
тока фазы А на входе до значения 5,1 А. Убедитесь, что значение Iop превышает 2,0 А
и что выход OUT2 остается открытым.
