Инструкция по эксплуатации Basler Electric BE1-11g
Страница 219
9424273994 Ред. N1
207
Настройка
Диапазон
Назначение
По
умолчанию
Уровень
возврата
от 0 до 25 A
(ТТ на 5A)
от 0 до 5A
(ТТ на 1A)
Значение, ниже которого должен опуститься
отслеживаемый ток (определяется
«Настройкой контроля» для группы SG0),
чтобы вернуться к группе SG0. (Настроен
с шагом в 0,01 А.)
0
Время
возврата
0 = Отключено
1–
60 мин
Время в минутах, определяющее момент
возврата к группе SG0 при понижении
величины измеряемого тока ниже уровня
возврата.
0
Настройка
контроля
«
Отключено»,
IP, IG, I2, 3I0,
60FL
Определяет момент автоматической смены
группы настроек. Можно выбрать значение IP,
IG, I2 или 3I0 для обеспечения смены группы
настроек в зависимости от тока нагрузки. Для
смены группы настроек можно также
использовать элемент защиты от потери
напряжения (60FL). При выборе 60FL
в качестве значения «Настройки контроля»
такие параметры, как время переключения,
уровень переключения, время возврата
и уровень возврата, настраивать не
требуется.
Отключено
Таймер
сигнализации
изменения
группы
настроек
(SGC)
0 = Отключено
1–
10 с
Таймер сигнализации SGC устанавливает
продолжительность работы сигнализации
(в секундах).
5
*
Для систем защиты, оснащенных двумя комплектами ТТ.
Логическое переопределение функции выбора группы настроек
Управление группой настроек можно переопределить для перехода в режим управления вручную.
Путь навигации в BESTCOMSPlus: Меню измерения, Управление, Управление группой настроек
Путь навигации в ЧМИ: Меню измерения, Управление, Управление группой настроек
В области «Меню измерения» ПО BESTCOMSPlus откройте подменю «Управление» и раздел
«Управление группой настроек», как показано на Рис. 121. Выберите группу настроек, на которую
необходимо перейти, или вернитесь к логическому управлению. Активная группа уставок также
отображается на этом экране.

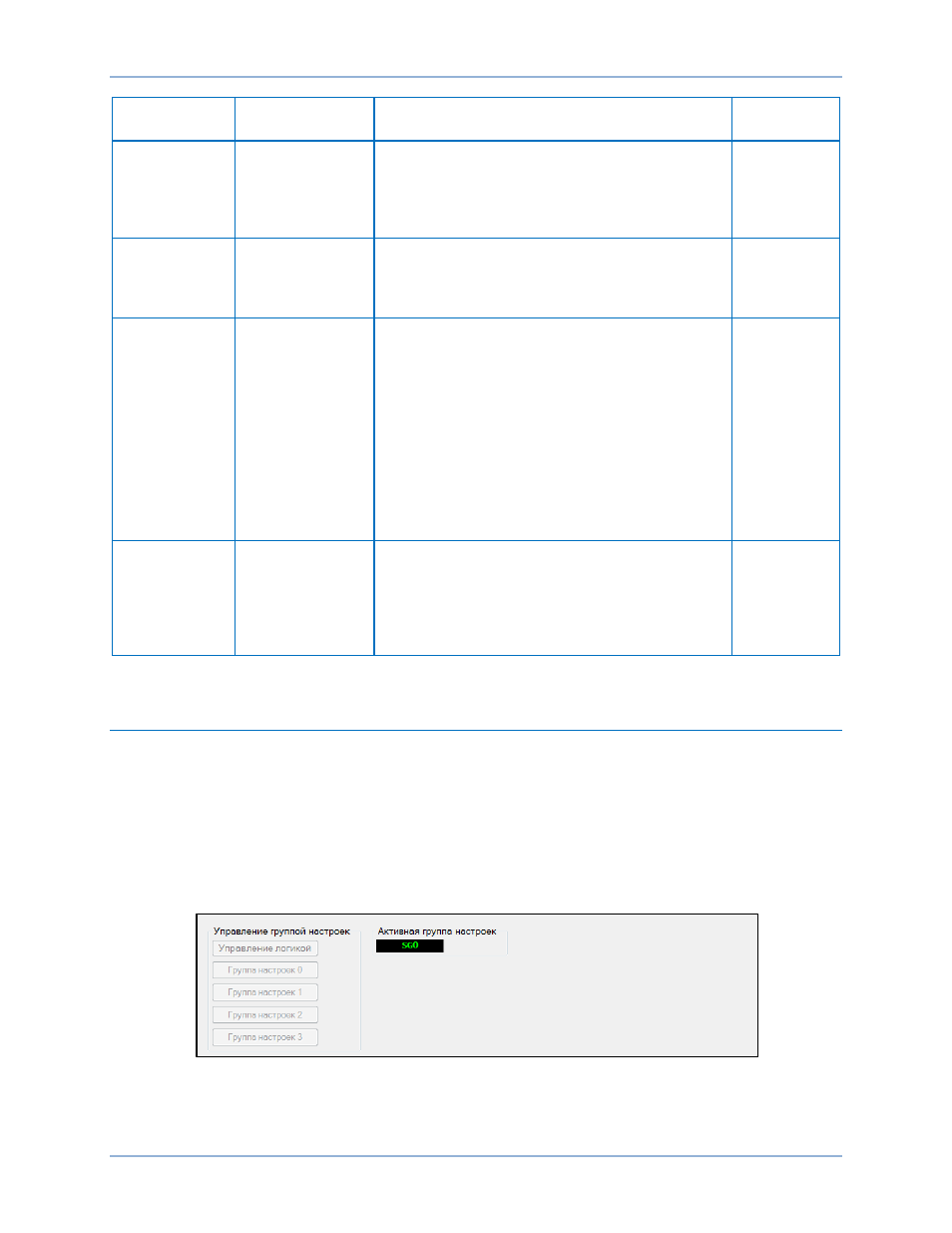

Рис. 121. Экран «Управление группой настроек»
Чтобы перейти к управлению группой настроек вручную, можно также выбрать Metering
(Измерения) > Control (Управление) > Settings Group Control (Управление группой настроек) на
дисплее на передней панели устройства.
BE1-11g
Группы настроек
